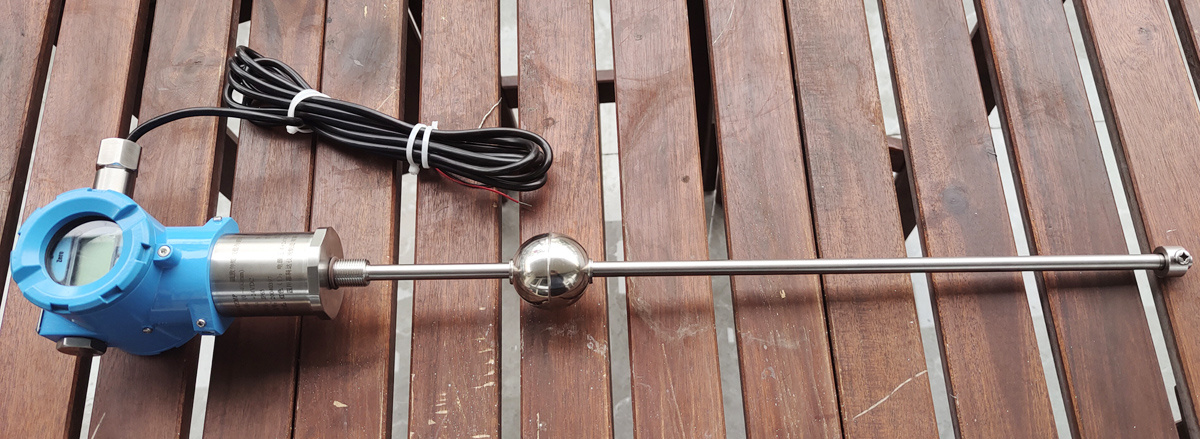

Вакорда HKD Магнитострикционный датчик уровня

Диапазон измерения: 50 ~ 76000 мм

Материал зонда: SS304 или SS316

Рабочая температура: -40 ~ 85 ℃

Давление эндуре зонда: ≤ ПК340

Категория:

Продукт

Датчик уровня

Магнитострикционный датчик уровня

Датчик

Датчик уровня

Ключевые слова:

Запрос

Детали продукта

Принцип работы магнитострикционного уровнемера HKD
Магнитострикционный уровнемер HKD-C разработан на основе принципа магнитострикции и представляет собой измерительный прибор нового поколения с высокой точностью.
Когда магнитострикционный уровнемер работает, схема передатчика подаёт импульсный ток возбуждения, и этот импульсный ток распространяется вдоль магнитострикционной линии, создавая магнитное поле импульсного тока.
Датчик-стержень магнитострикционного уровнемера оснащён магнитным поплавком; поплавок перемещается вдоль стержня вместе с изменением уровня жидкости.
Внутри поплавка установлен постоянный магнитный кольцо. Когда магнитное поле импульсного тока сталкивается с магнитным полем магнитного кольца поплавка, магнитное поле вокруг поплавка изменяется, в результате чего магнитострикционная проволока генерирует торсионную волну-импульс в том месте, где находится поплавок. Этот импульс распространяется с постоянной скоростью. Он передаётся обратно к передатчику по магнитострикционной линии и обнаруживается с помощью схемы детектирования.
Центральный процессор вычисляет разницу во времени между импульсным током и импульсом торсионной волны, чтобы точно определить положение поплавка, то есть положение поверхности жидкости.
Схема аналогово-электрического преобразования передатчика выдаёт сигнал 4–20 мА или сигнал RS485 MODBUS, что позволяет реализовать задачу дистанционной передачи сигнала уровня жидкости.

Преимущества магнитострикционного уровнемера HKD
Высокая точность, высокая повторяемость измерений, стабильная и надежная работа
Несколько сигналов являются необязательными,
Нулевая точка и полный градус составляют 100% в диапазоне измерений.
АнтиРЧ-помехозащитный и молниезащитный дизайн
Оно не требует регулярной калибровки и обслуживания.
Метод установки гибкий и простой.
Он обладает высокой устойчивостью к загрязнениям и подходит для суровых промышленных условий.
Жёсткая структура стержня. Хорошие характеристики по удержанию давления
Гибкая конструкция. Решает проблему измерения сверхдальних расстояний, удобной транспортировки и установки.
Структура коррозии в условиях сильной коррозии

Технический параметр

Выходы	Цифровой — SSI, Modbus
Выходы	Аналог — напряжение, ток
Измеренное положение	SSI — 1 позиция
	Modbus — 1~3 позиция
	Аналог — 1~2 положения
Диапазон	50–76000 мм
Блок питания	24V
Коммуникация	EIA-RS485/RS422
Время обновления	SSI, Modbus: длина 100 300 750 1000 2000 5000
Время обновления	Частота 4 3,7 3,0 2,3 1,2 0,5 кГц
Рабочая температура	-40° C ~ +85° C
Температура хранения	0° C ~ +70° C
Зонд выдерживает давление	Менее 34 МПа
Изоляция	500VDC

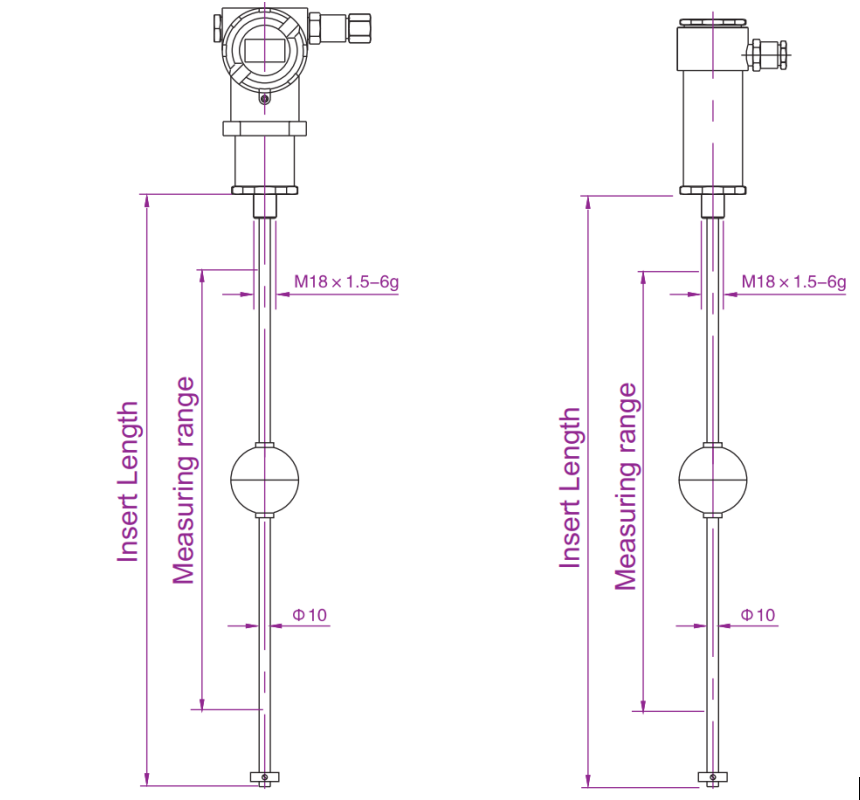

Структура внешнего вида
