Магнитный поплавковый датчик уровня жидкости UHK

Максимальная глубина Л = 5 м вставки (>5 м подгоняют)
Максимальный объем управления L-120mm
Минимальный объем управления: 50 мм (<50 мм на заказ)
Средняя плотность ≧ 0,65 г/км3
Рабочее давление PN2.5 ~ PN160
Рабочая температура-40 ~ 150 ℃
Диаметр поплавка: Ф28 ~ Ф120 (в зависимости от давления и плотности)
Максимальная частота переключения 1 × 105
Рабочая мощность питания 220VAC/380VAC
Max Voltage of Switch-250VAC
Максимальный ток переключателя 5А
Installation angle ≤ 25 °
Ранг защиты ИП65
Взрывозащищенный класс Exd II CT6Gb

Категория:

Продукт

Ключевые слова:

Детали продукта

Инструкция по продукту

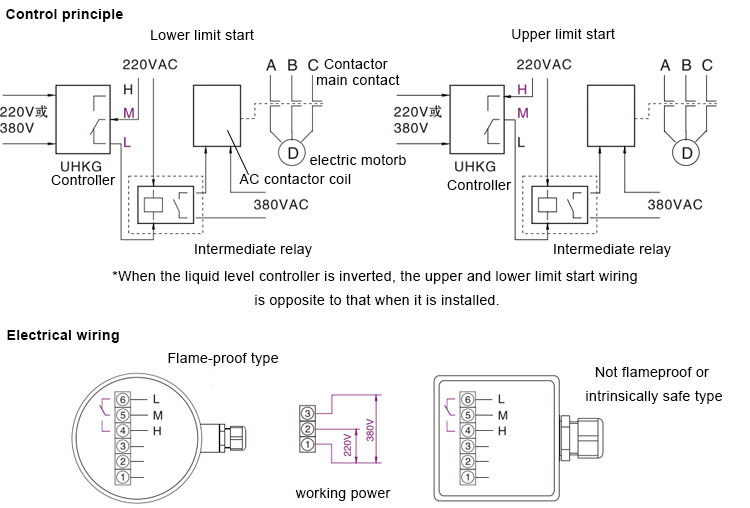

Поплавковые выключатели уровня жидкости UHK состоят из герконовой трубки, магнитного поплавка и внутренней схемы. Они используют принцип плавучести шарика с магнитным компонентом, который поднимается вместе с уровнем жидкости и приводит в действие замыкание или размыкание контактов в отключенном и подключенном состояниях герконовой трубки. Через внутреннюю схему устройство формирует набор пассивных контактов, постоянно открытых и постоянно замкнутых (SPDT). Эти контакты можно непосредственно включать в цепь катушки переменного тока, что позволяет управлять включением или выключением контактора переменного тока (без необходимости дополнительной вторичной цепи) для управления работой или остановкой двигателя водяного насоса или другого электрооборудования, а также автоматически контролировать уровень в емкости.
Особенности продукта
1. Долгий срок службы, стабильная и надежная работа, простота установки, практически отсутствует необходимость обслуживания
2. Независимо от физического и химического состояния сред.
3. Магнитный поплавковый уровнемер применяется во всех видах агрессивных сред с плотностью ≥0,65 г/см³.
4. Доступно для обнаружения границы между средами с двумя различными плотностями.
5. Антивзрывная конструкция.
6. Доступны верхний и/или нижний пределы.

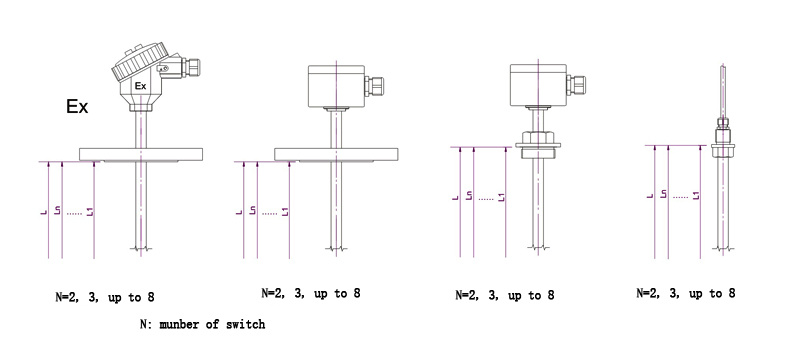

Структура продукта

Параметр продукта

Максимальная глубина вставки	L=5 м (>5 м — под заказ)
Область управления максимумом	L-120mm
Минимальный охват управления	50 мм (<50 мм, под заказ)
Средняя плотность	≧ 0.65g/cm3
Рабочее давление	PN2,5 ~ PN160
Рабочая температура	-40~150 ℃
Диаметр поплавка	Ф28~Ф120 ( в зависимости от давления и плотности )
Тип установки	Фланец: DN40~DN150
	Стандарт фланцев: HG/T20592~2009
	(Давление ≧ PN25, Фланец ≧ ДН125)
	Резьба G2»
	Другой метод (консультирование)
Максимальная частота переключения	≦ 1×10⁵
Ошибка	±8±2 мм
Рабочий источник питания	220VAC/380VAC
Максимальное напряжение переключателя	≦ 250VAC
Максимальный ток переключателя	5A
Угол установки	≦ ±25°
Распределительная коробка	М20×1,5 внутренняя резьба
Степень защиты	IP65
Взрывозащищённый класс	Exd II CT6Gb

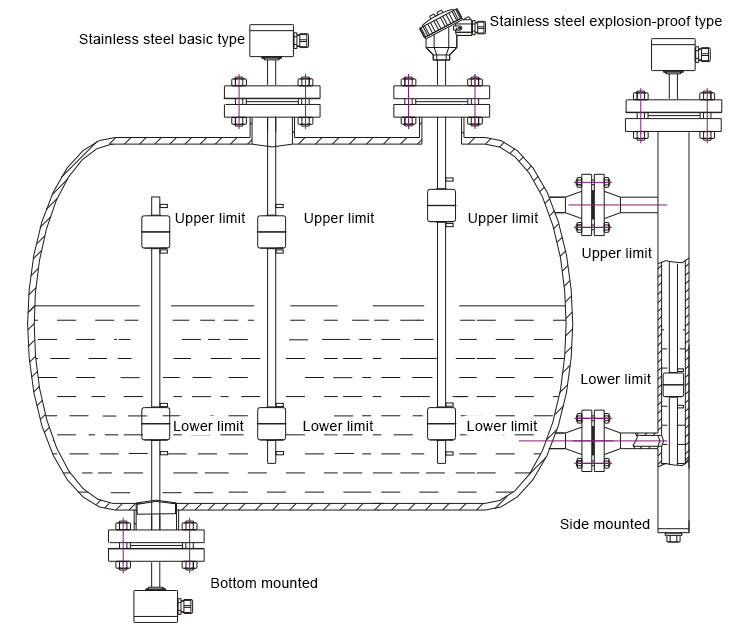

Установка

Приложения
Магнитный поплавковый датчик уровня UHK изготавливается из различных материалов и может использоваться практически во всех средах, устойчивых к сильной и слабой коррозии, а также в некоррозионных средах. Он может применяться для автоматического контроля уровня жидкости в емкостях в таких отраслях, как нефтедобывающая промышленность, химическая промышленность, добыча природного газа и других.
