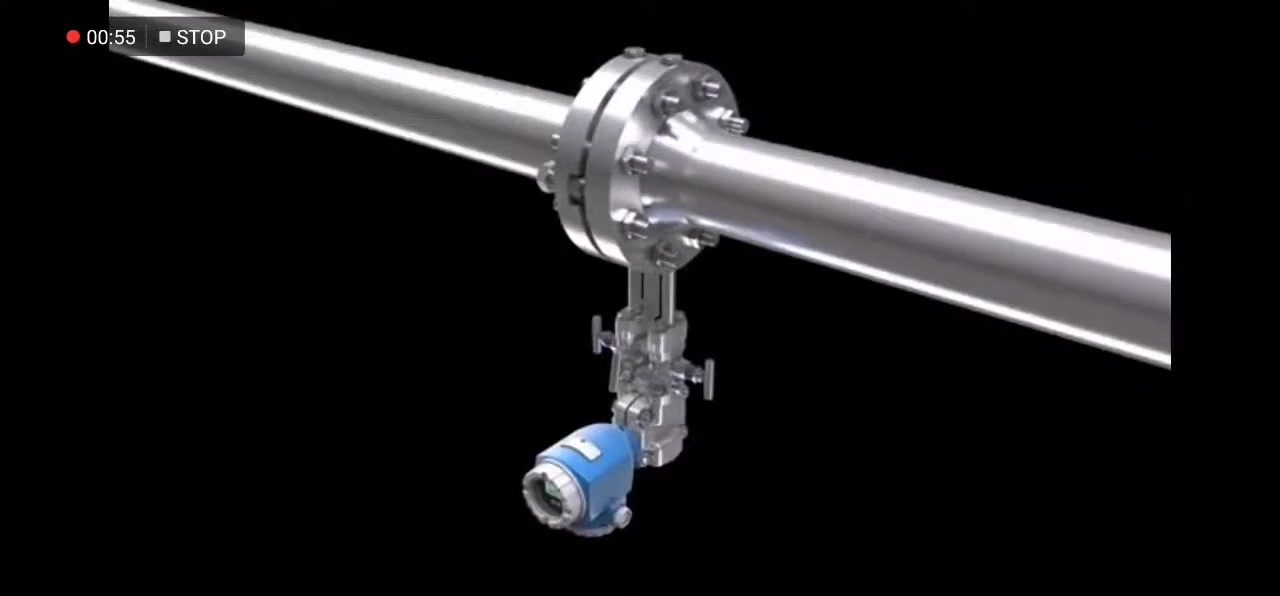

Расходомер с дифференциальным давлением, плита с отверстиями LG

Номинальный диаметр: DN10 - DN1200
Точность измерения: ± 0,5%, ± 1%, ± 1,5%
Диапазон потока: ≥ 1:15
Номинальное давление: 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10 (МПа)
Измеренная среда: насыщенный пар, перегретый пар, вода, воздух, природный газ, другие смешанные среды
Средняя температура: -10 ℃ ~ 450 ℃

Категория:

Продукт

Датчик

Датчик расхода

Ключевые слова:

Запрос

Детали продукта

Инструкции по продуктам
В нефтеперерабатывающей, химической промышленности, металлургии, электроэнергетике, текстильной и военной отраслях производства сегодня широко применяются дроссельные устройства для измерения и регулирования расхода жидкости. Такие устройства аналогичны стандартным расходомерам с диафрагмой. Наша компания производит разнообразные дроссельные устройства, соответствующие международному стандарту ISO5167:2003 и национальному стандарту GB/T2624-2006. Мы также изготавливаем широко используемые специальные дроссельные устройства, такие как 1/4-круглый сопловый насадок, двойная диафрагма, сегментная диафрагма, диафрагма с коническим входом, трубка Вентури и другие.
Наша компания добросовестно изготавливает дроссельные устройства и комплектующие в соответствии с требованиями пользователя или его чертежами.

Особенности продукта
1. Конструкция дроссельного устройства проста в копировании, обладает стабильной и надежной работой, а также длительным сроком службы;
2. Расчёт дроссельной плиты с использованием международных стандартов для производства позволяет вводить её в эксплуатацию без калибровки в реальном времени;
3. Широкий спектр применений: может измерять потоки всех однофазных сред, а также используется для некоторых смешанных фазовых потоков;
4. Широкий диапазон измерений, более 10:1;
5. Простая установка, не требуется трубка давления; её можно напрямую подключить к датчику перепада давления и датчику давления.
6. С разнообразными интерфейсами связи;
7. Интеллектуальный расходомер с диафрагмой также обладает функцией самодиагностики и позволяет настраивать собственный диапазон.

Параметры продукта

Номинальный диаметр	DN10 – DN1200
Точность измерений	±0,5%, ±1%, ±1,5%
Диапазон потока	≥ 1:15
Номинальное давление	0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10 (МПа)
Измеряемая среда	Насыщенный пар, перегретый пар, вода, воздух, природный газ, другие смешанные среды
Средняя температура	-10~+450 ℃
Блок питания	Интеллектуальный суммирующий счётчик расхода 220 ВАC, датчик расхода 24 В пост. тока (питание от суммирующего счётчика)
Выходной сигнал	4–20 мА постоянного тока или связь по RS485
Explosion-proof	Искробезопасный ibiICT5

Структура продуктов

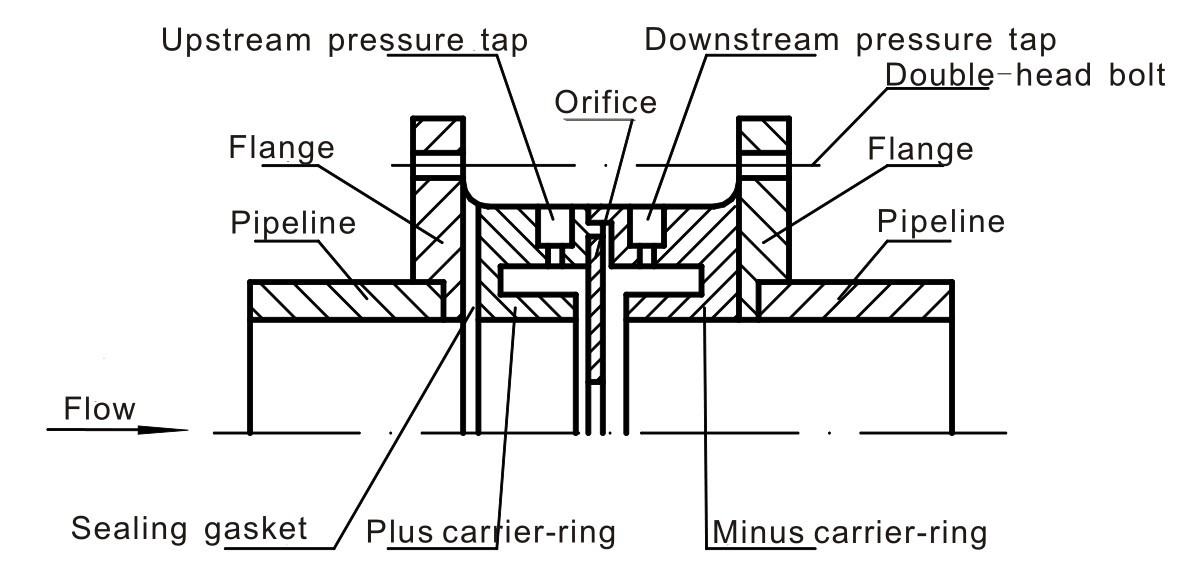

1. Стандартная диафрагма, отверстия для измерения давления — это несущее кольцо; см. рисунок а.
Применение продуктов
Как один из наиболее часто используемых дроссельных устройств, расходомер с диафрагмой также широко применяется в нефтеперерабатывающей, химической, газовой, металлургической, энергетической, фармацевтической и других отраслях промышленности для непрерывного измерения объёмного или массового расхода различных жидкостей, газов, природного газа и пара.
