Специальный изолятор универсальных сигналов TC-TPTESU I/O, барьер безопасности

Специальный изолятор универсальных сигналов TC-TPTESU I/O — это общепринятый прибор, используемый для различных специальных входных и выходных сигналов, внешнего источника питания и других специальных форм выхода.

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 Специальный универсальный изолятор входных/выходных сигналов TC-TPTESU — это общепринятый прибор, используемый для различных специальных целей.

входные и выходные сигналы, внешний источник питания и другие специальные формы выхода. Применение

Спектр выходных сигналов широк. Нулевой выходной ток простирается до значения 0. Нулевое выходное напряжение

Продлевается до отрицательного значения.

 Переключатели сигнализируют о таких входах, как распределение питания, ток, термопара, тепловое сопротивление,

Милливольт и скользящее сопротивление в соответствии с различными режимами подключения. Настройка конфигурации для

Типы или диапазон входных сигналов могут быть заданы во время состояния выключения питания. Вход представляет собой разомкнутую цепь или

Короткое замыкание, выход выше верхнего предела или ниже нижнего предела, значение по умолчанию

Конфигурация выводится выше 22 мА. Конфигурацию также можно сбросить.

 Диапазон входного термического сопротивления: 10 Ом ~ 400 Ом; минимальное разрешение: ±2 мОм; стабильность: ±3 мОм. Когда

Погрешность компенсирующего провода при трёхпроводном входе составляет не менее 50 ℃ диапазон (Pt100), добавка

Погрешность не превышает ±0,02 ℃ .

 Диапазон входного напряжения термопары: 4–80 мВ; минимальное разрешение: ±1 мкВ; стабильность: ±2 мкВ.

Погрешность добавления компенсации холодного соединения не превышает ±1. ℃ .

 Максимальный диапазон сопротивления скольжения составляет 0–500 Ом. Когда диапазон меньше 50 Ом,

Для подключений следует использовать трёхпроводную форму. Режим ввода компенсирует погрешность проводки.

Точность ±0,05% FS.

 Максимальный диапазон DC милливольта должен составлять 0~100 мВDC, а минимальный —

0–5 мВ пост. тока, с точностью ±0,05% ФШ. Минимальное разрешение: 1 мкВ; стабильность: 2 мкВ; температура

Дрейф: ±20 ч.д.м./ ℃

 Напряжение распределения питания превышает 16 В пост. тока. Ток ограничения выхода распределения питания

Может быть настроен по требованию, но должен быть указан при заказе. Заводской стандарт — 28 мА

(±2 мА).

 Для распределения мощности или входа/выхода тока типичное значение точности составляет ±0,05% FS; а также

Дрейф температуры составляет ±0,1 мкА/ ℃ .

 Выходной ЦАП-преобразователь имеет 14 разрядов. Диапазон нагрузки текущего выхода составляет от 0 до 550 Ом, а выходное

Текущий верхний предел — 25 мА. Погрешность изменения нагрузки < ±2 мкА/550 Ом. Внутреннее сопротивление выходного напряжения <<

250 Ом.

 Диапазон выходного тока: 0–20 мА, точка нуля и диапазон в пределах этого интервала могут быть смещены как

Требуемое.

 Диапазон выходного напряжения: -10~+10 В пост. тока, точка нуля и диапазон в пределах этого интервала могут быть смещены

Как требуется.

 При подаче тока на выход можно использовать внешний источник питания для выходной цепи.

 Диапазон источника питания может выбираться в пределах 20–42 В пост. тока или 15–42 В пост. тока.

 Приборная панель специального универсального изолятора I/O TC-TPTESU включает два типа: ЖК-дисплей

и светодиодная подсветка. ЖК-дисплей может отображать входное значение, выходное значение или номер позиции

требуемый пользователем. В случае отсутствия ЖК-дисплея для прибора должно использоваться светодиодное подсветочное решение

Панель. На панели изолирующего устройства с внутренней безопасностью индикатор питания не горит. Индикатор источника питания находится

заменяется базовой моделью, напечатанной на панели. После включения питания модель на панели

становится подсвеченным с помощью светодиодной подсветки.

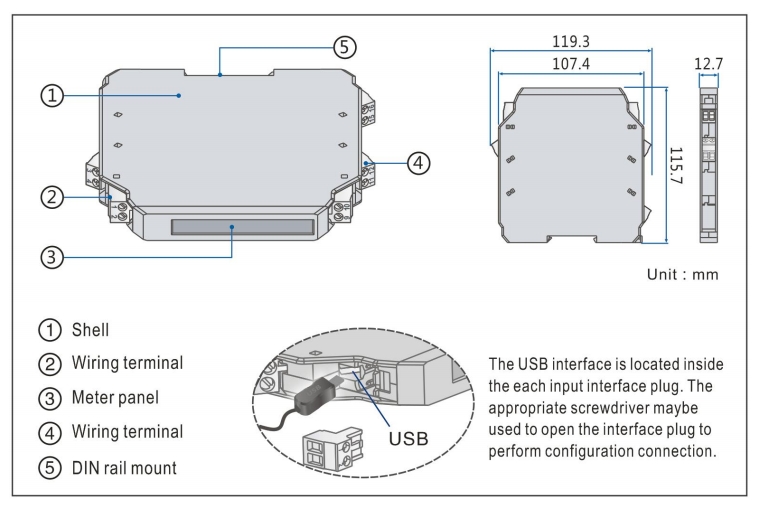

 Конструкция зажимного типа, используется установка на 35-миллиметровой DIN-стандартной направляющей с зажимным креплением.

Винтовой клеммник, провод подключается и крепится с помощью винтов M3.

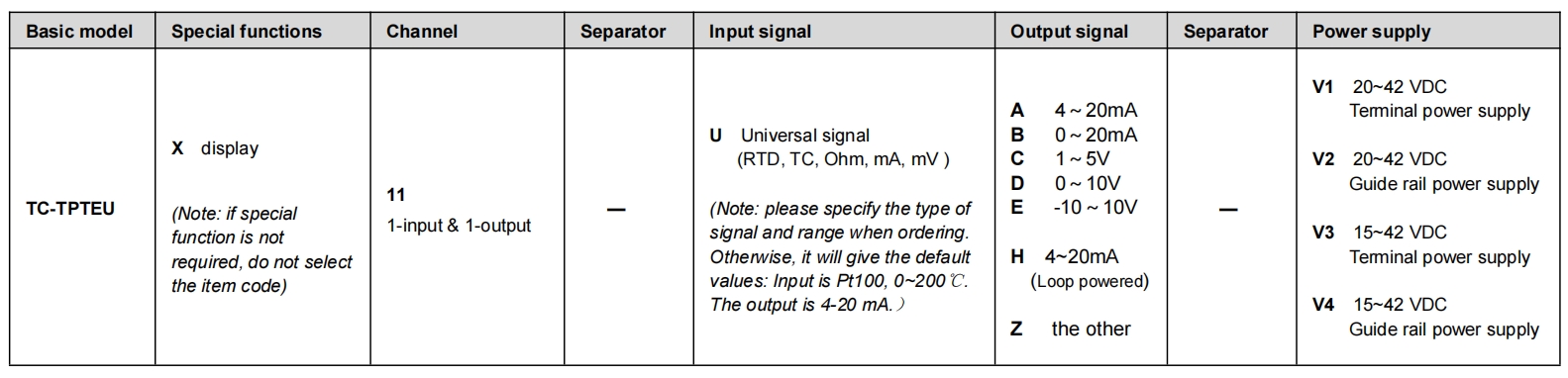

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TC-TPTESU11-UH-V1……1 вход и 1 выход ， специальный универсальный изолятор входных/выходных сигналов ( с распределением питания, вход 4–20 мА, выход 4–20 мА, для внешнего источника питания можно использовать

Выходная цепь 24 В, терминальный источник питания 20–42 В пост. тока )

Пример 2. TC-TPTESU11-UC-V1…….1 вход и 1 выход ， специальный универсальный изолятор входных/выходных сигналов ( Вход 4–20 мА, выход 1–5 В ， Терминальный блок питания 20–42 В пост. тока )

Пример 3. TC-TPTESUX11-UA-V2…….1 вход и 1 выход, специальный универсальный изолятор входных/выходных сигналов, с дисплеями (пользователь должен задать параметры ： K, 0–1000 ℃ вход, выход 4–20 мА,

Источник питания направляющей 20–42 В пост. тока)

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары:  Калиброванное программное обеспечение CRFW-2000 для ПК с Windows XP и Windows 7

 Калибровочный интерфейс CR-2206 для общих продуктов

 Общий интерфейс калибровки Android для продукта FAIF-1904

 Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

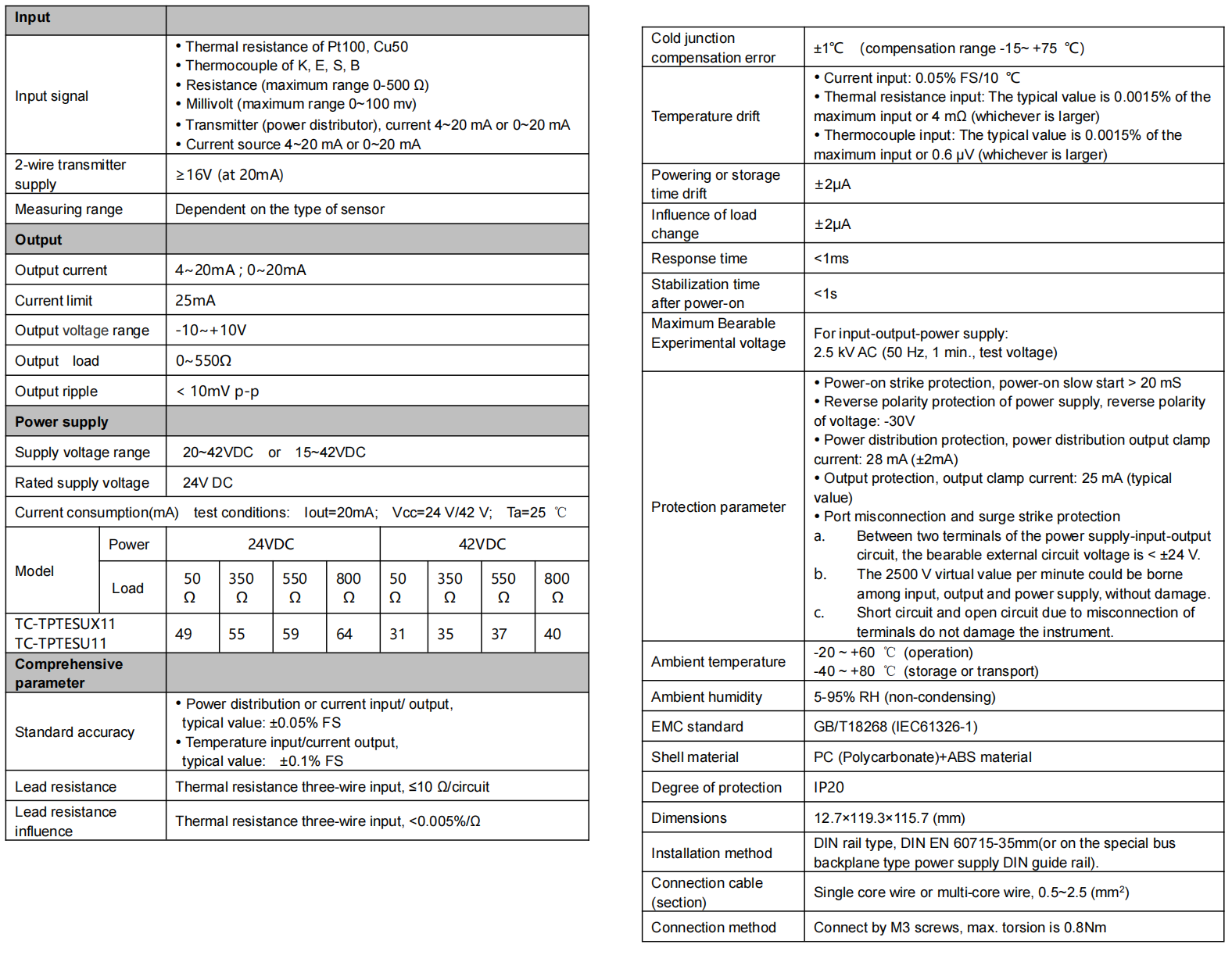

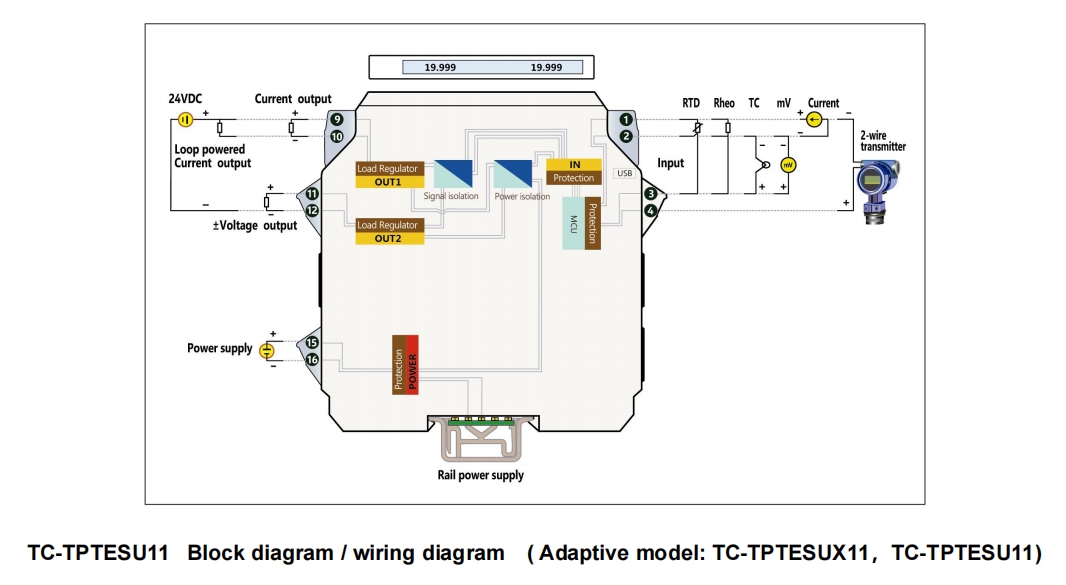

■ Блок-схема/монтажная схема
