Специальный изолятор сигнала TC-TESU

Сигнальный изолятор TC-TESU обеспечивает преобразование всех нестандартных сигналов простым переключением внутренних цепей.

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 Сигнальный изолятор TC-TESU обеспечивает преобразование всех нестандартных сигналов, просто переключение внутренних цепей. Но определения и указания в столбце следующего «Модель — выбор и заказ модели» необходимо соблюдать при размещении заказа. Что касается Нестандартные модели, которые не включены в область применения следующих моделей, вы можете Настройте модель при размещении заказа, но требуется подтверждение обеих сторон.

 Модели TC-TESU исключают входной сигнал сопротивления. Входной сигнал сопротивления в Вместо этого можно выбрать универсальный изолятор сигнала TC-TP11. Фактически, большинство нестандартных Входные сигналы в следующих моделях могут быть заменены на TC-TP11. Но TC-TP11 только включает две выходные формы 0–20 мА и 4–20 мА. Таким образом, полезные функции of TC-TESU в основном ориентированы на нестандартный выходной сигнал. За исключением выхода от -10 В до +10 В сигнал, другие текущие выходные сигналы могут подаваться с помощью внешнего источника питания.

 Точность ±0,05% FS, температурный дрейф: типичное значение < ±0,005 FS/ ℃ .

 Текущее входное сопротивление составляет 25 Ом. Входное сопротивление напряжения ＞ 200 кОм.

 Текущий диапазон нагрузки на выходе составляет 0–550 Ом , Внутреннее сопротивление выходного напряжения ≤ 500 Ом.

 Смотрите «Технический лист данных» в спецификациях для потребления тока или других Функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания заменён моделью, напечатанной на приборной панели. После включения питания модель на панели становится подсвеченным с помощью светодиодной подсветки.

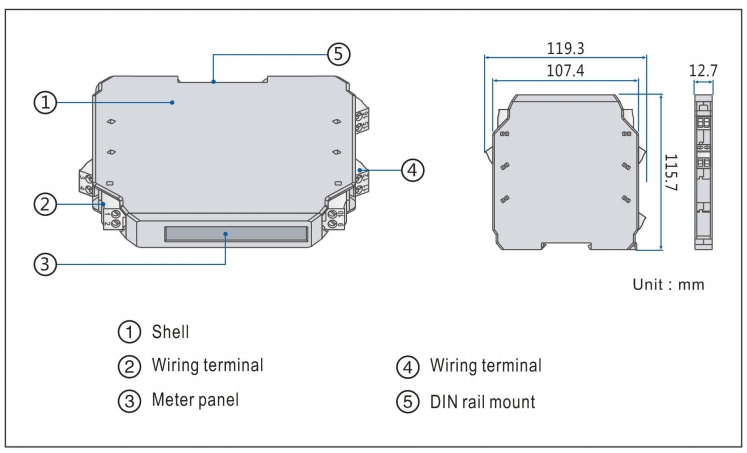

 Конструкция зажимного типа, установка на 35-мм DIN-стандартную направляющую с зажимным креплением Используется. Винтовой клеммник, провод подключается и фиксируется с помощью винтов M3.

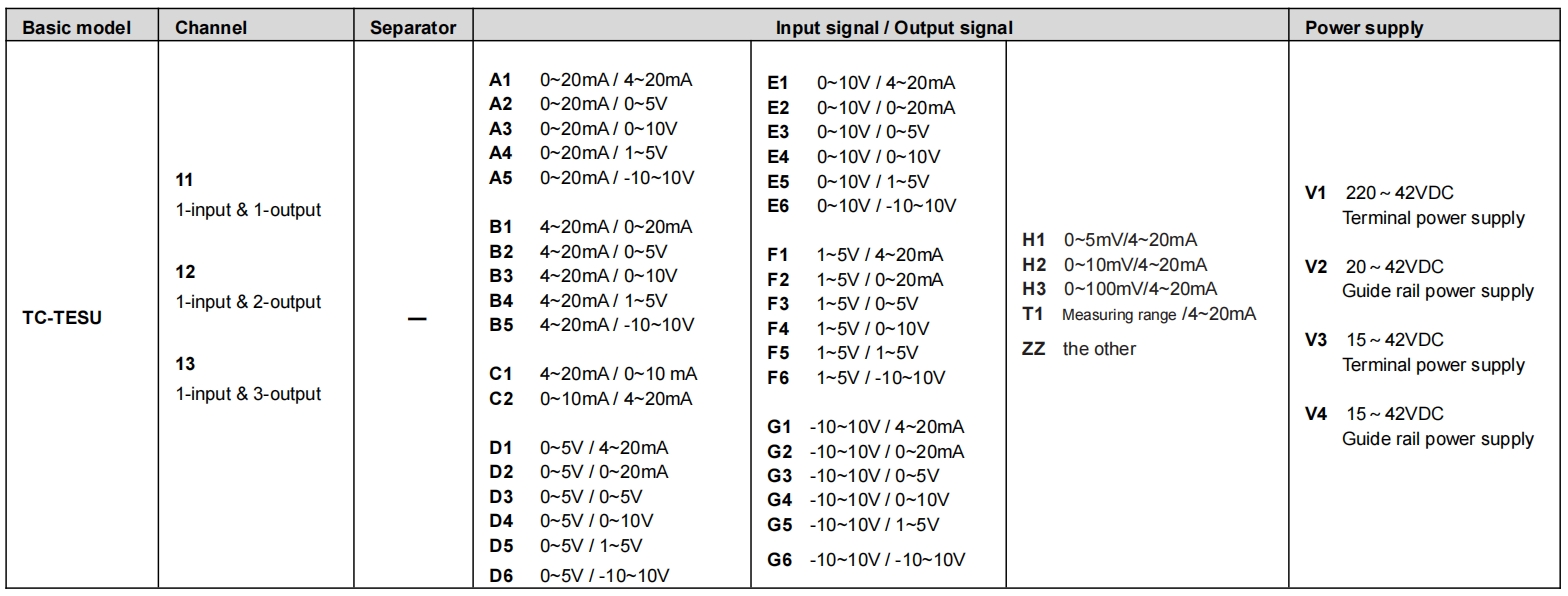

■ Модель, выбор модели и заказ
