TC-TP11BJ Универсальный сигнализационный изолятор безопасности

TC-TP11BJ один комплект релейных контактов добавлен на основе универсального изоляторного сигнала для выходного сигнала тревоги распределения электроэнергии, тока, термического сопротивления, термопары, милливольтного сигнала, скользящего сопротивления и т.д.

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■Обзор

TC-TP11BJ один комплект релейных контактов добавлен на основе универсального сигнального входа

изолятор для выходного сигнала тревоги распределения электроэнергии, тока, термического сопротивления, термопары,

милливольтовый сигнал, скользящее сопротивление и т. д. Это многофункциональный прибор, интегрирующий сигнал

тревоги, передачу сигнала и изоляцию.

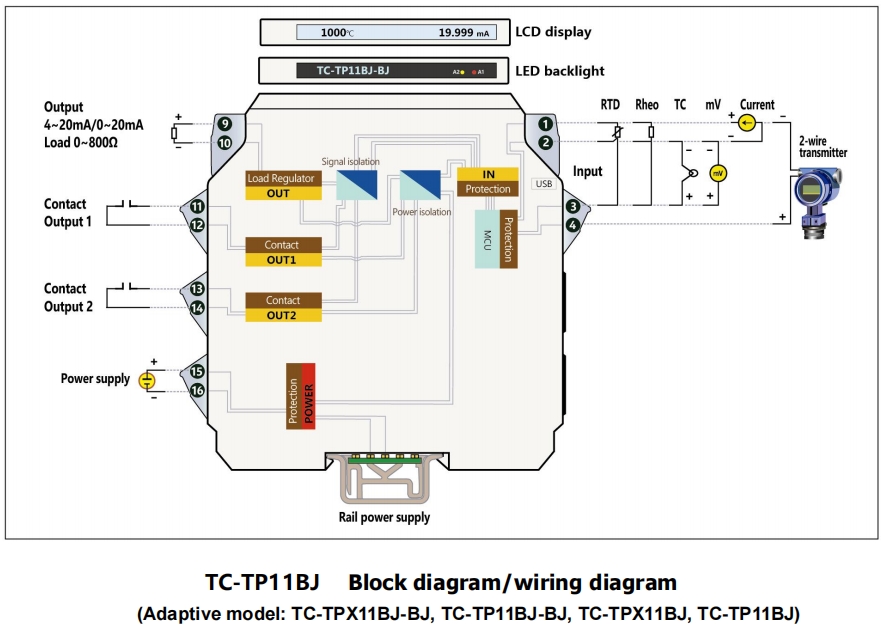

Универсальный сигнальный изолятор переключает сигнальные входы, такие как распределение электроэнергии, ток,

термопара, термическое сопротивление, милливольт и скользящее сопротивление в различных схемах подключения.

Входные сигналы могут завершить настройки конфигурации с помощью программного обеспечения калибровки

и интерфейсов (аксессуары по желанию). Параметры конфигурации включают только три элемента, т.е.

сигналы (или градуировка), нулевая точка и полный масштаб, которые могут быть выполнены в состоянии без

питания. Точность после нормального использования больше 0,03%FS. Вход открыт или короткое

замыкание, выход выше верхнего предела или ниже нижнего предела, значение по умолчанию

конфигурации - выход больше 22 мА. Конфигурацию также можно сбросить.

Диапазон входного термического сопротивления: 10 Ω~400 Ω; минимальное разрешение: ±2 мΩ; стабильность: ±3 мΩ.

Когда ошибка компенсации проводов трехпроводного входа не менее 50℃диапазон (Pt100),

добавочная ошибка не более ±0,02℃.

Диапазон входного напряжения термопары: 4~80 мВ; минимальное разрешение: ±1 μV; стабильность: ±2 μV.

Добавочная ошибка компенсации холодного соединения не более ±1℃.

Максимальный диапазон скользящего сопротивления составляет 0~500Ω. Когда диапазон меньше 50Ω,

для соединений следует использовать трехпроводную форму. Входной режим компенсирует ошибку проводов.

Точность ±0,05% FS.

Максимальный диапазон постоянного милливольта должен составлять 0-100mVDC, а минимальный должен быть

0-5mVDC, с точностью ±0,05%FS. Минимальное разрешение: 1μV; стабильность: 2μV;

температурный дрейф: ±20PPM/℃.

Напряжение распределения электроэнергии более 16VDC. Токовая зажимная клемма распределения электроэнергии

может быть настроена по требованию, но должна быть указана при заказе. Заводская

по умолчанию составляет 28 мА (±2 мА).

Для распределения электроэнергии или входа/выхода тока типичное значение точности составляет ±0,05% FS;

а температурный дрейф составляет ±0,1 μA/℃.

Выходной сигнал может быть расширен с 4~20 мА до 0~20 мА.

Самоадаптивная нагрузка на выходе составляет 0~800 Ω

Диапазон питания можно выбрать в пределах 20~42VDC или 15~42VDC.

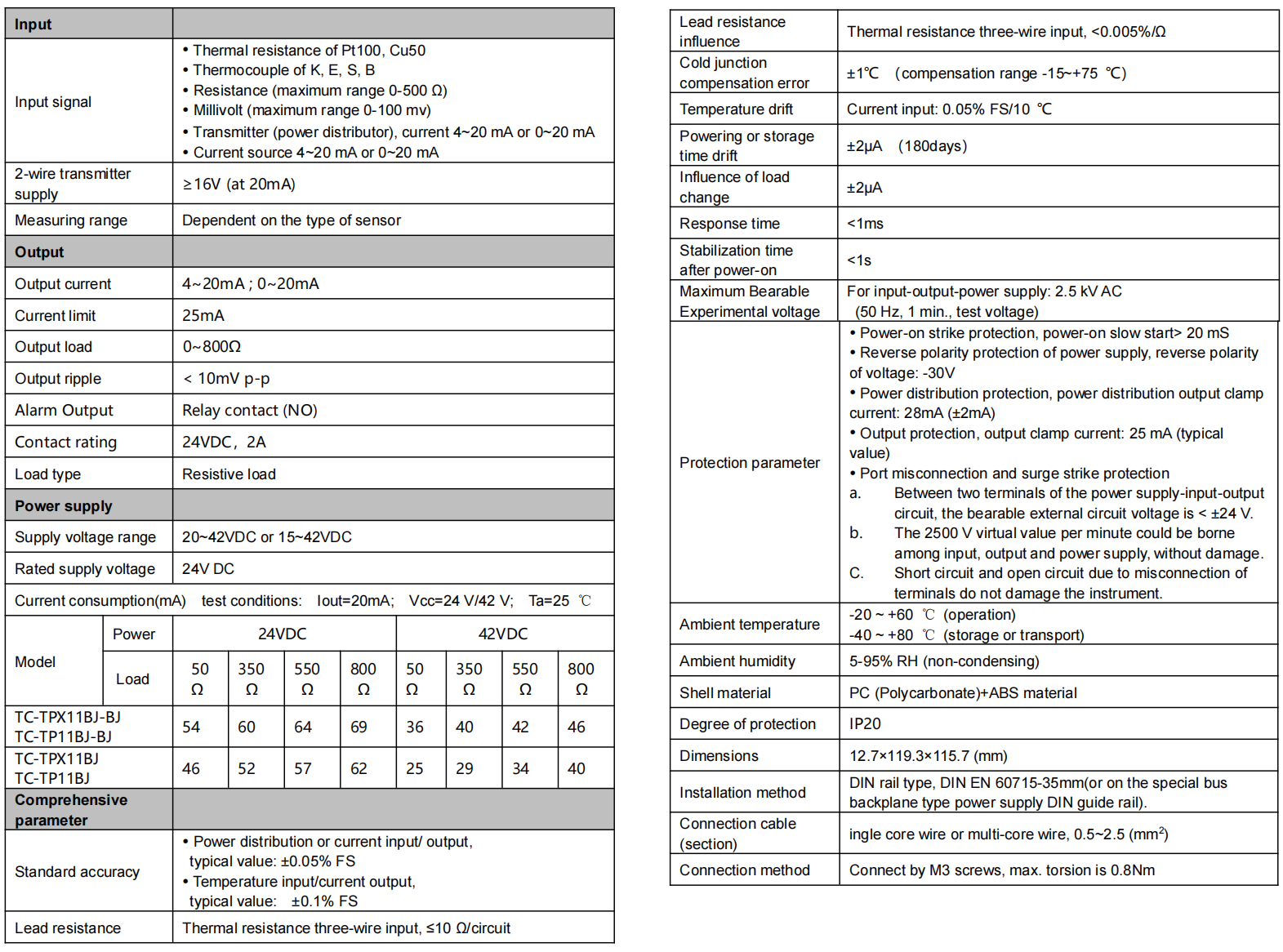

Смотрите "Технический паспорт" в спецификациях для потребления тока или других

функциональных индексов.

Панели приборов для универсального сигнального изолятора с настройкой тревоги включают два типа: ЖК

и светодиодная подсветка. ЖК-дисплей может отображать входное значение, выходное значение или номер позиции,

требуемый пользователем. В случае отсутствия ЖК-дисплея следует использовать конструкцию светодиодной подсветки для

панели прибора. После включения питания модель на панели подсвечивается

с помощью светодиодной подсветки.

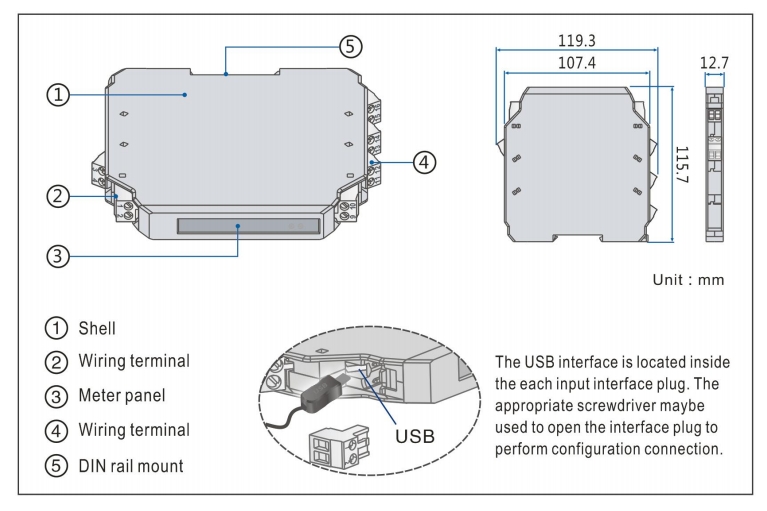

Структура типа зажима, используется установка типа зажима на стандартной направляющей DIN 35 мм.

Клемма с винтовым соединением, провод подключается и фиксируется винтами M3.

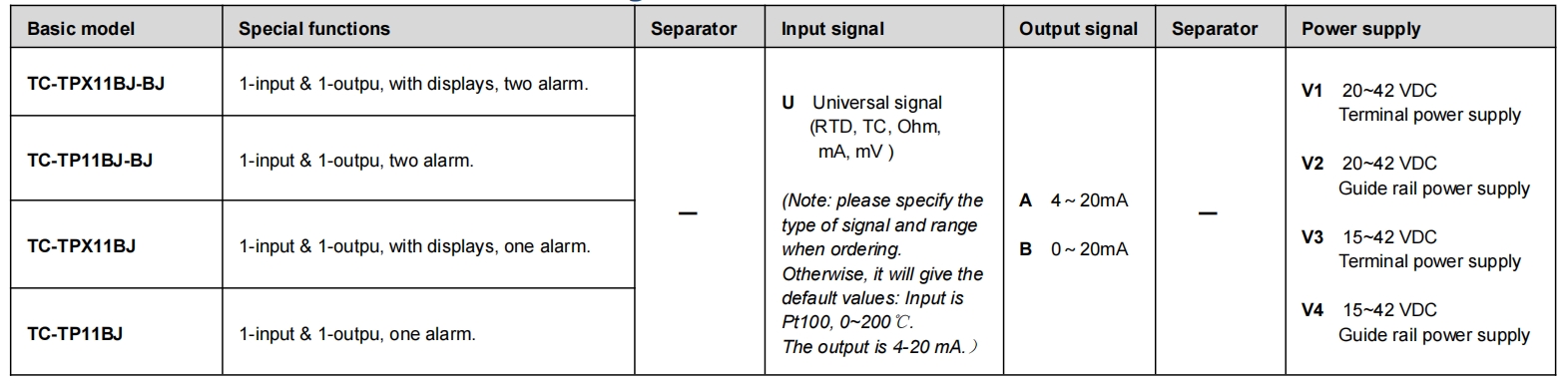

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1.TC-TPX11BJ-BJ-UA-V1 ……Универсальный сигнал тревоги, с дисплеями, два сигнала тревоги（Pt100，0~300℃вход，4~20mA выход，питающий источник 20~42VDC）
