TC-AC Преобразователь сигнала переменного тока

Сигнальный изоляционный преобразователь TC-AC выполняет функцию преобразования переменного тока с виртуальным значением 0–5 А и переменного напряжения с виртуальным значением 0–250 В в стандартный сигнал 4–20 мА (однако оба сигнала не могут подаваться одновременно).

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 Сигнальный изоляционный преобразователь TC-AC выполняет функцию преобразования переменного тока с виртуальным значение 0~5 А и переменное напряжение с действующим значением 0~250 В в стандартный сигнал 4~20 мА (но два сигнала не могут быть введены одновременно). Точность преобразования составляет ±0,05%. FS, и нет мёртвой зоны вблизи нулевого входного сигнала.

 Входной терминал не установлен для текущего входного сигнала, который должен быть подключен к внутренний преобразователь через вторичную сторону токового трансформатора с одной обмоткой. The Коэффициент трансформации измерительного трансформатора составляет 1:1800, а фактический входной сигнал преобразователя — 0~2,78. mA. На клеммных блоках не выделяется высокая теплота.

 Сигнал входного напряжения поступает в преобразователь через клеммную колодку, и Ток цепи входного напряжения ограничен в пределах 0–2,78 мА для формирования реального входного сигнала. преобразователь, равный фактическому сигналу текущего входа, что можно достичь, используя Тот же конвертер без переключения.

 Точность ±0,05% от диапазона измерений, температурный дрейф (типичное значение) <±1 мкА/10 ℃ -20 ~ +80 ℃ Тест температуры, типичное значение ±10 мкА.

 Выходной сигнал: 4–20 мА или 0–20 мА.

 Выходная самонастраиваемая нагрузка: 0~800 Ом. Верхний предел выходного тока — 25 мА. Изменение нагрузки погрешность < ±2 мкА/800 Ом; воздействие разомкнутой цепи нагрузки на другой выход < ±2 мкА.

 Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

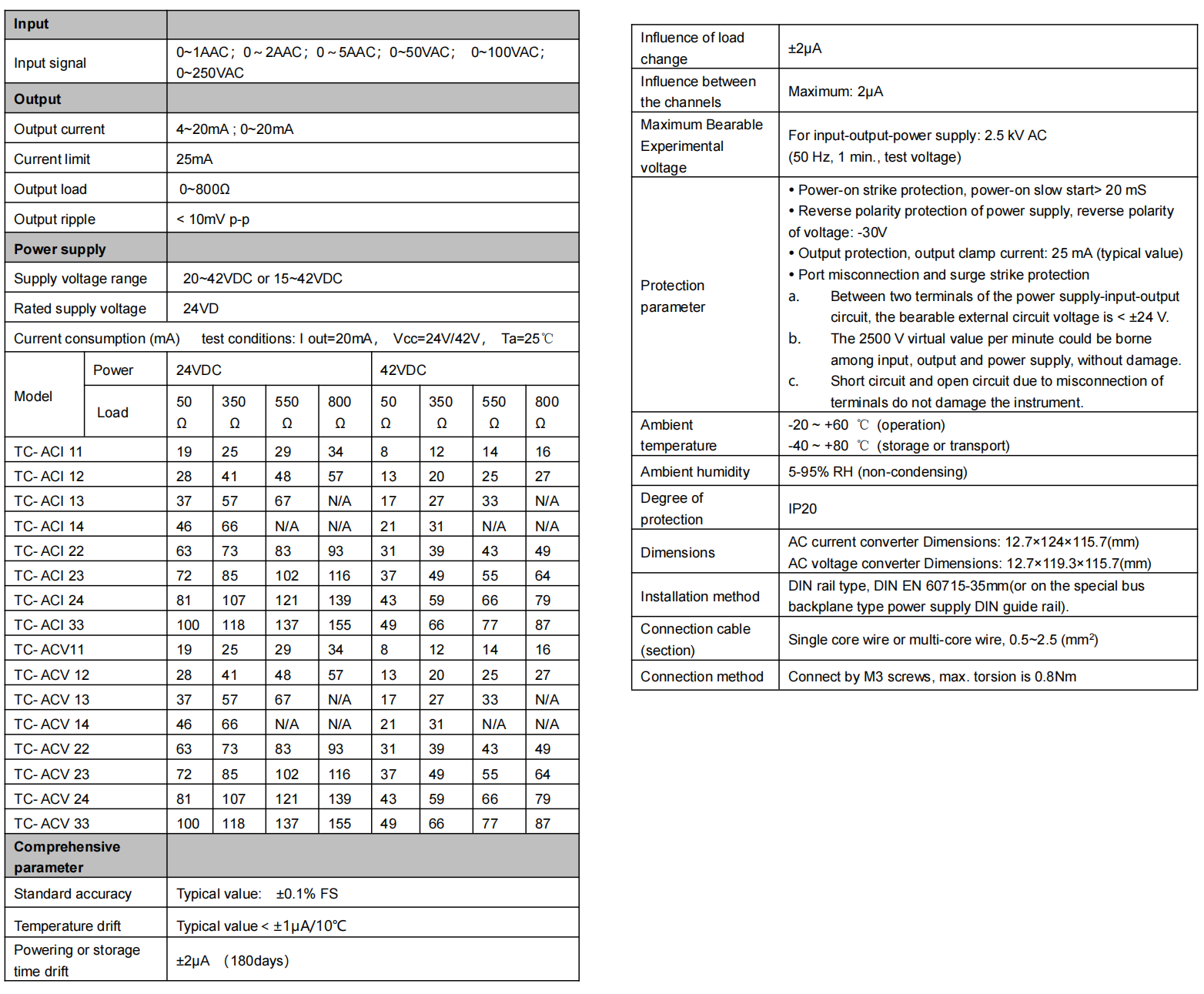

 Смотрите «Технический лист данных» в спецификациях для текущего потребления или других Функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания заменён на модель, напечатанная на приборной панели. После включения питания модель на панели становится подсвечиваемым с помощью светодиодной подсветки.

 Используется установка зажимной конструкции с направляющей DIN-стандарта 35 мм. Винтовой клеммник, провод подключается и крепится с помощью винтов M3.

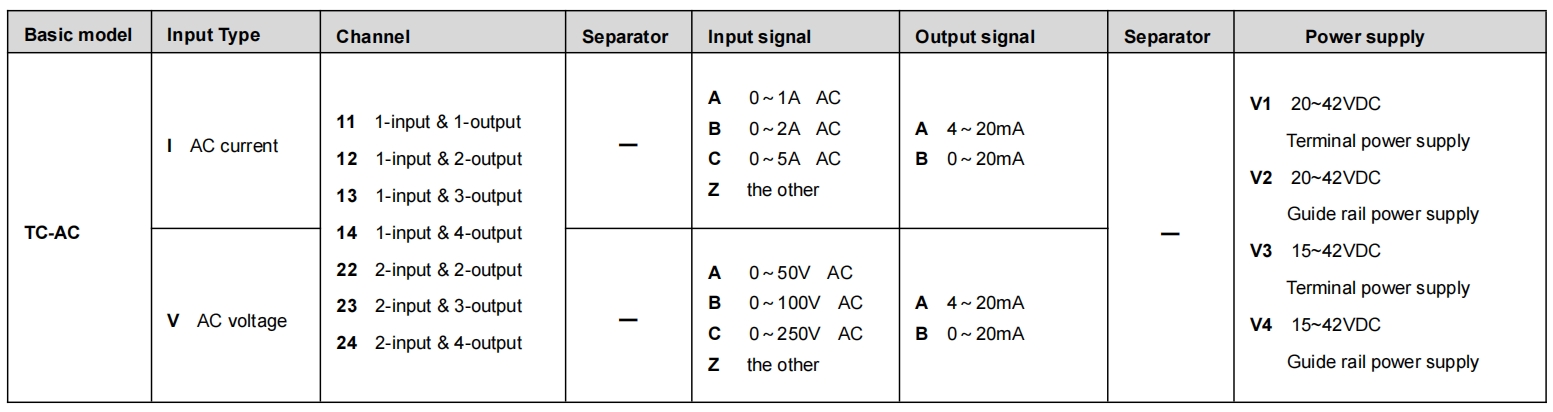

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TC-ACI11-AA-V1 …… 1 вход и 1 выход ， Преобразователь переменного сигнала ( 0~1 входной сигнал AAC ， Выход 4~20 мА ； терминальный блок питания 20~42 В пост. тока )

Пример 2. TC-ACV11-CA-V2…...1 вход и 1 выход ， Преобразователь переменного сигнала ( Вход 0–250 ВАК ， Выход 4~20 мА ； Источник питания направляющей 20~42 В пост. тока )

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

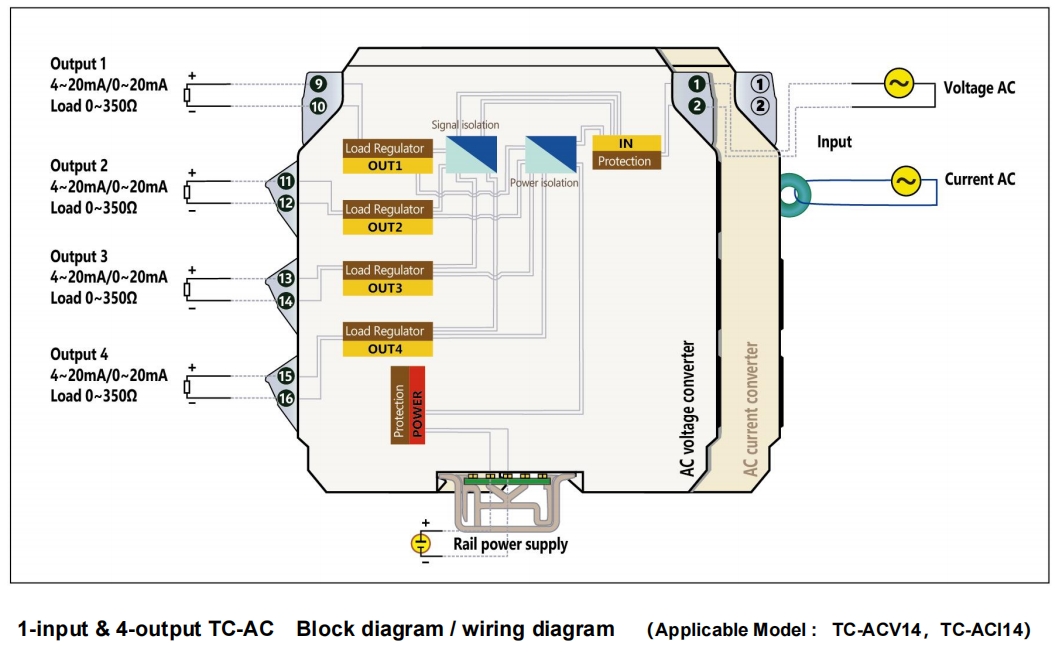

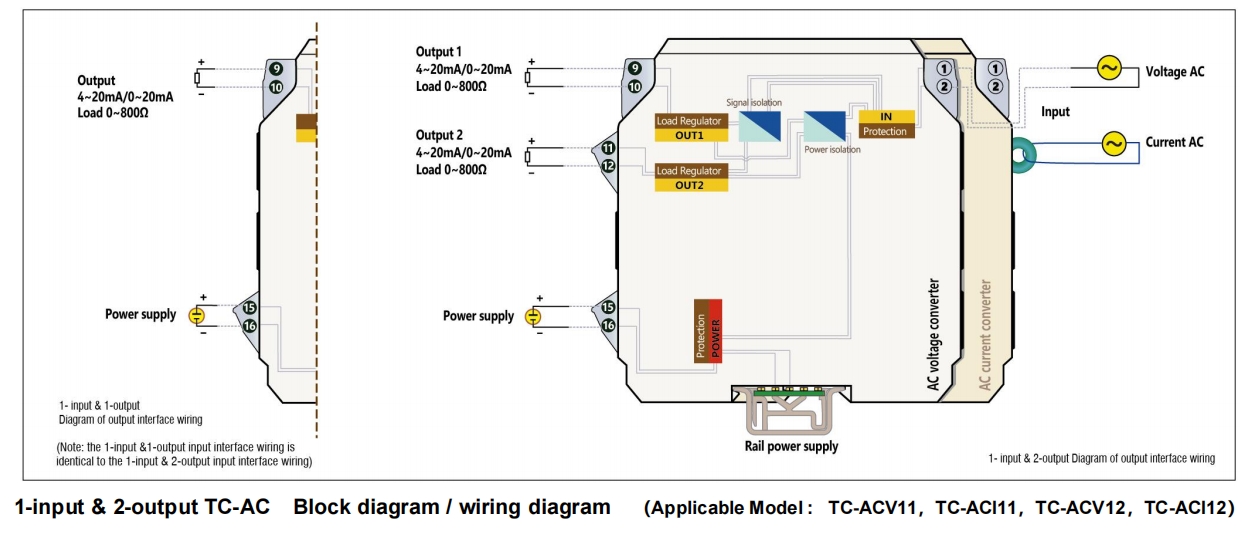

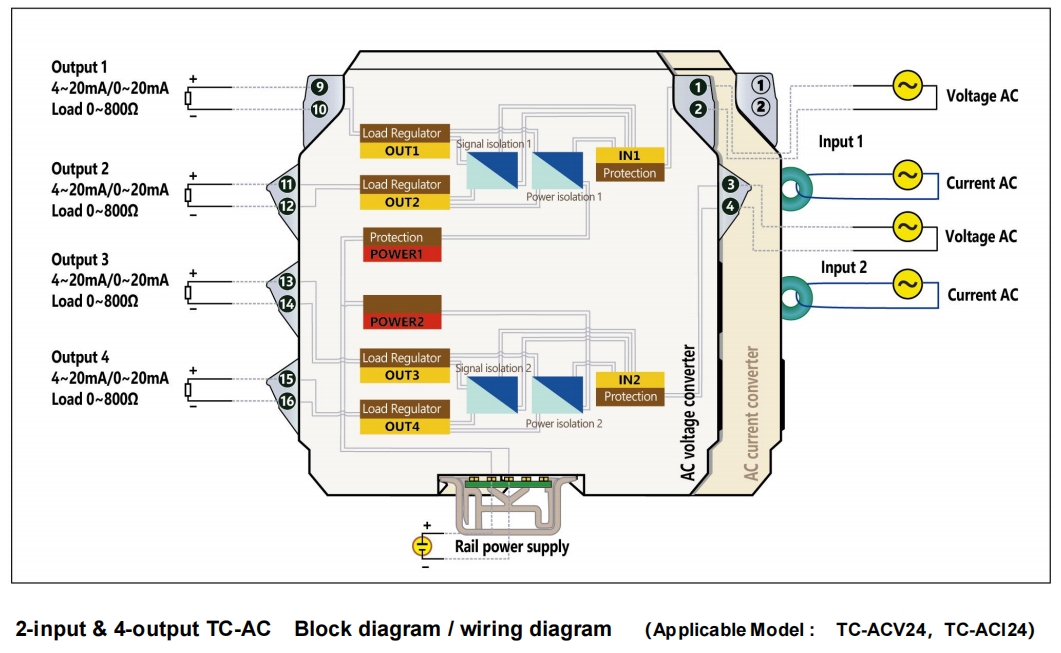

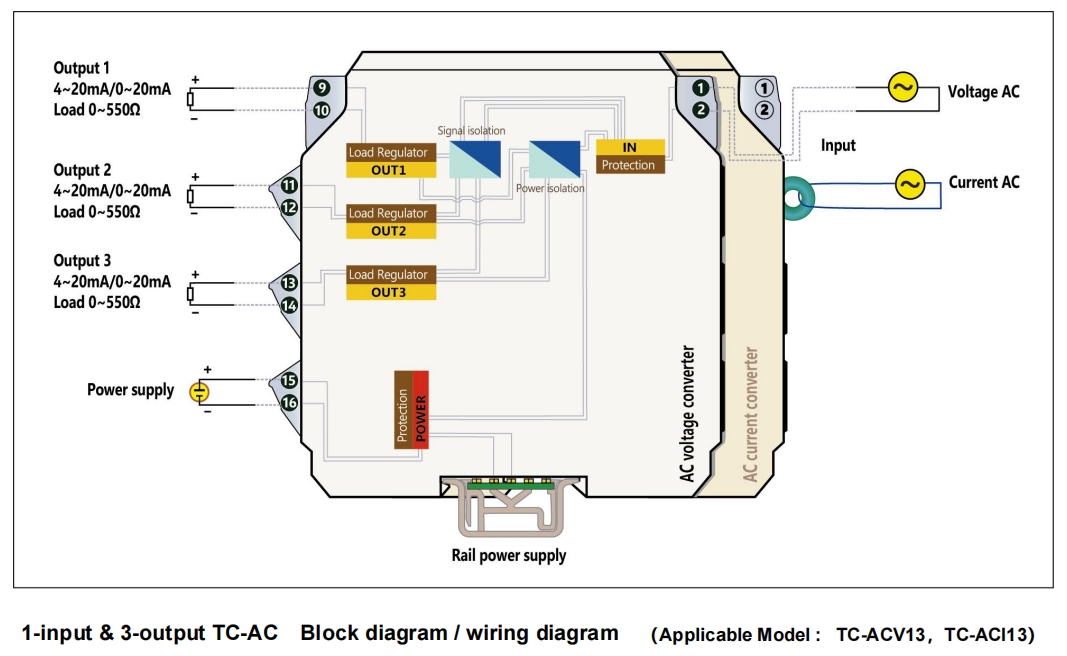

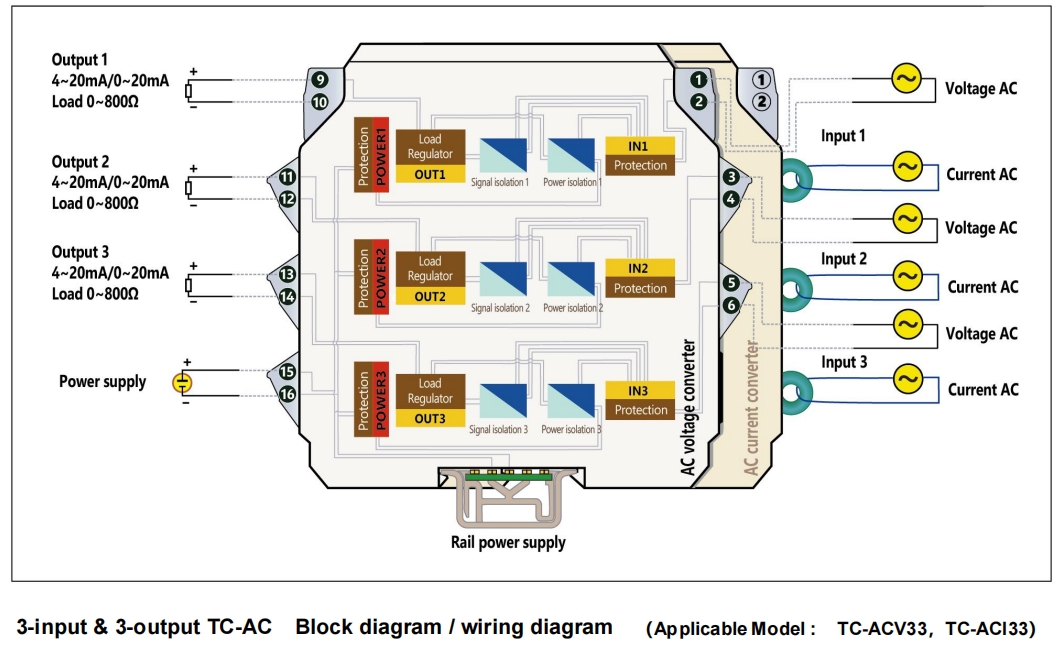

■ Блок-схема/монтажная схема
