Универсальный преобразователь температуры TC-ZT

TC-ZT используется для ввода сигнала теплового сопротивления или термопары, который после изоляции преобразуется в стандартный токовый сигнал и затем передается в системы управления или другие приборы.

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TC-ZT используется для ввода сигнала теплового сопротивления или термопары, который далее

Изоляция преобразуется в стандартный токовый сигнал и затем передаётся на управление

системы или другие инструменты.

 Переключает входные сигналы термопары и теплового сопротивления в соответствии с различными способами подключения.

Режимы. Когда количество входных сигналов достигает максимального значения, конфигурация

превращается в трёхконтурный термопару или двухконтурное тепловое сопротивление плюс одно

Термопара.

 Тип ввода (выпускной) или конфигурация диапазона могут быть установлены. Параметры конфигурации

включать только три элемента, то есть сигналы (или градуировку), нулевую точку и полную шкалу, которые могут быть

Проводится в состоянии отсутствия питания. Точность после нормального использования будет выше, чем

0,03% от ФП. Вход — разомкнутая или короткозамкнутая цепь, выход — выше верхнего предела или ниже.

Нижний предел, значение по умолчанию конфигурации — выход больше 22 мА.

Конфигурация также может быть сброшена.

 Диапазон входного термического сопротивления: 10 Ом ~ 400 Ом; минимальное разрешение: ±2 мОм; стабильность:

±3 мОм. Когда погрешность компенсирующего провода при трёхпроводном входе не менее 50 ℃ Диапазон

(Pt100), добавочная погрешность не превышает ±0,02 ℃ .

 Диапазон входного напряжения термопары: 4–80 мВ; минимальное разрешение: ±1 мкВ; стабильность: ±2 мкВ.

Погрешность аддитивной компенсации холодного соединения не превышает ±1 ℃ .

 Выходной сигнал: 4–20 мА или 0–20 мА.

 Выходная самонастраиваемая нагрузка составляет 0–800 Ом.

 Диапазон источника питания может быть выбран в пределах 20–42 В пост. тока или 15–42 В пост. тока.

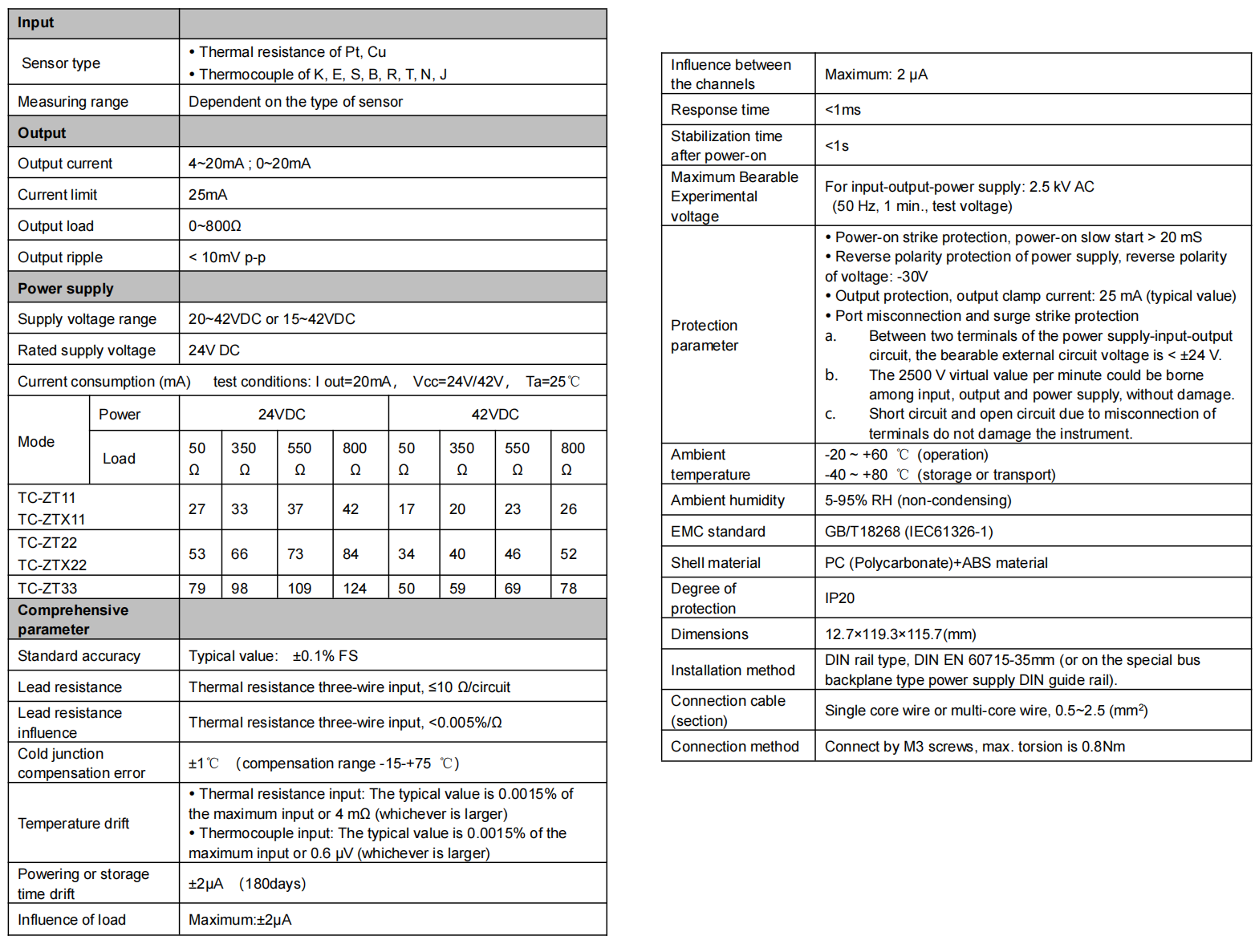

 Смотрите «Технический лист данных» в спецификациях для потребления тока или других параметров

Функциональные индексы. 。

 Для приборной панели термопары доступны варианты с ЖК- и светодиодной подсветкой.

или термостойкий входной изолятор с взрывозащитой. ЖК-дисплей может отображать входное значение,

значение вывода или номер позиции, необходимый пользователю. В случае отсутствия ЖК-дисплея — светодиод

Для приборной панели должен использоваться дизайн с подсветкой. На ней отсутствует индикатор питания

Приборная панель. Индикатор питания заменён на модель, напечатанную на

Приборная панель. После включения питания модель на панели начинает светиться, благодаря

Средства светодиодной подсветки.

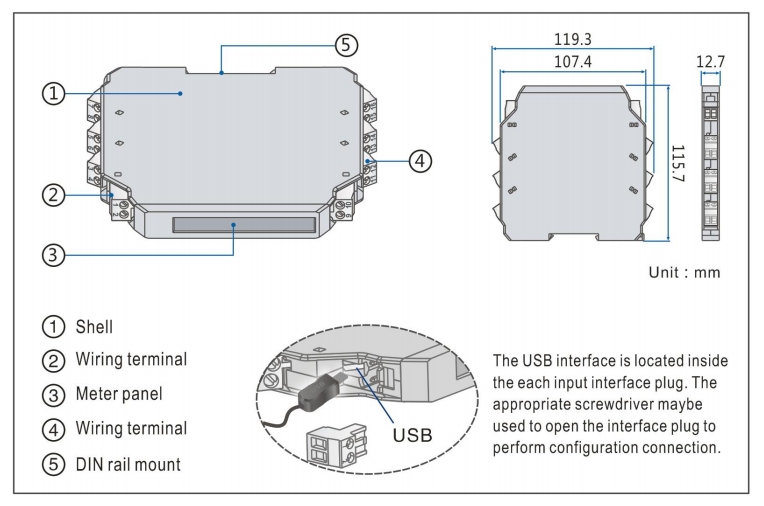

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм является

Используется. Винтовой клеммник, провод подключается и крепится с помощью винтов M3.

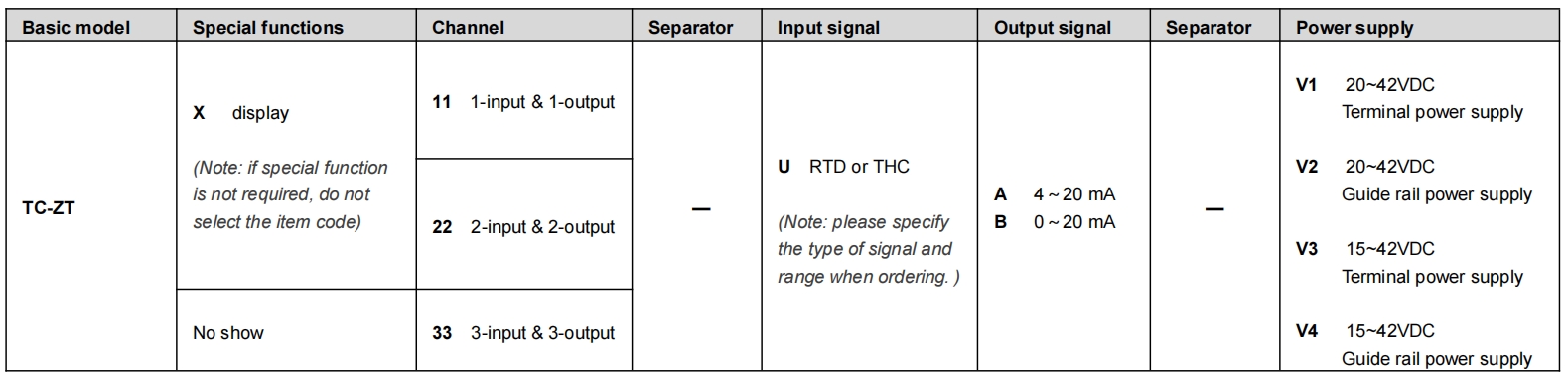

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TC-ZTX11-UB-V1 …… 1 вход и 1 выход, универсальный Конвертер температуры (Примечание: пожалуйста, укажите тип сигнала и диапазон при заказе.)

Пример 2. TC-ZT22-UA-V2 ……. 2 входа и 2 выхода, универсальный Конвертер температуры (Примечание: пожалуйста, укажите тип сигнала и диапазон при заказе.)

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, также заказывайте специальный блок питания на DIN-рейку. .

Дополнительные аксессуары:  Калиброванное программное обеспечение CRFW-2000 для ПК с Windows XP и Windows 7

 Калибровочный интерфейс CR-2206 для общих продуктов

 Общий интерфейс калибровки Android FAIF-1904

 Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

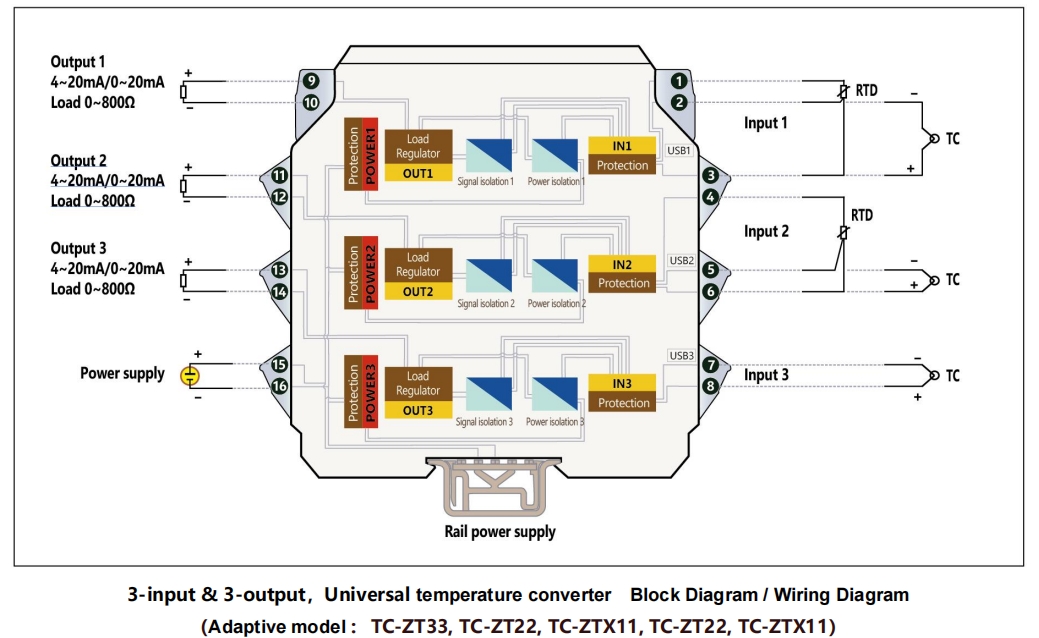

■ Блок-схема/монтажная схема
