TC-PI Распределение мощности или изолятор сигнала тока
TC-PI применяется для обеспечения изолированного источника постоянного тока для полевых передатчиков в опасных зонах и получения входных сигналов тока от передатчика.
Категория:
Ключевые слова:
Детали продукта
■Обзор
TC-PI применяется для подачи изолированного постоянного источника питания на полевые передатчики в опасных
зонах и получения входных сигналов тока от передатчика. Он также может принимать входные сигналы
питания независимо. После изоляции, подавления помех и других
обработок он выводит сигналы тока в систему управления или другие приборы.
Основные формы каналов для ввода и вывода включают 1-вход и 4-выход, 2-вход и
4-выход и 3-вход и 3-выход. Они могут быть выведены как 1-вход и 1-выход, 1-вход и
2-выход, 1-вход и 3-выход, 2-вход и 2-выход и 2-вход и 3-выход.
Напряжение распределения питания более 17VDC. Ток на выходе распределения питания
может быть настроен по требованию, но должен быть указан при заказе. Заводское
значение по умолчанию составляет 28 мА (±4 мА).
Входной сигнал тока: 4~20 мА или 0~20 мА.
Выходной сигнал тока: 4~20 мА или 0~20 мА.
Выходная саморегулируемая нагрузка составляет 0~800 Ω. (Примечание: нагрузка 1-входа и 3-выхода составляет 0~550 Ω, а
нагрузка 1-входа и 4-выхода составляет 0~350 Ω). Высший предел выходного тока составляет 25 мА. Ошибка
изменения нагрузки < ±2 μA/800 Ω; влияние размыкания нагрузки на другой выход < ±2 μA.
(Среди нескольких выходов, если один выход не используется, его выходные клеммы должны быть в коротком
замыкании для нагрузки 0 Ω. Рабочий ток заставляет ток питания упасть до 0 Ω нагрузки).
Точность ±0.05% FS Температурный дрейф (типичное значение) < ±1 μA/10℃. -20~+80℃выпекание
в печи, типичное значение < ±10 μA.
Время предварительного прогрева теста составляет 0.
Диапазон питания можно выбрать в пределах 20~42VDC или 15~42VDC.
Смотрите "Технический паспорт" в спецификациях для потребления тока или других
функциональных индексов.
На панели прибора нет индикатора питания. Индикатор питания заменен на
модель, напечатанную на панели прибора. После включения питания модель на панели
освещается с помощью светодиодной подсветки.

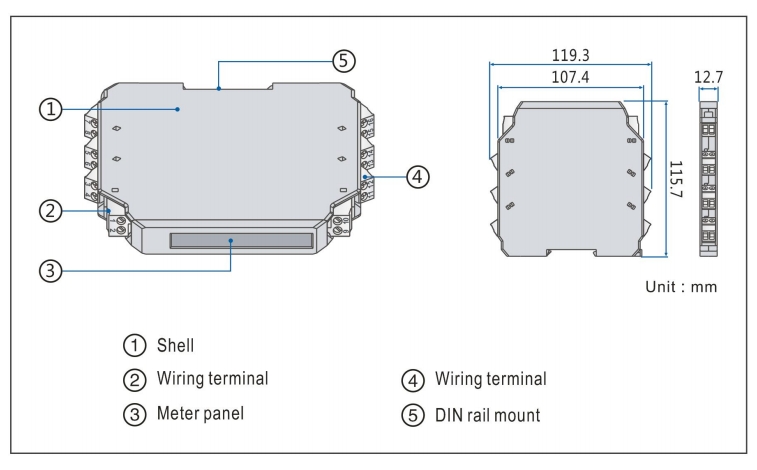

Структура типа зажима, используется установка типа зажима на направляющей DIN стандартом 35 мм.
Клеммная колодка, провод подключается и фиксируется винтами M3.
■Модель, выбор модели и заказ

Пример выбора модели
Пример 1.TC-PI12-AA-V1…..1-вход и 2-выход, изолятор распределения питания или сигнала тока,(4~20mA вход,4~20mA выход, питание от клеммы 20~42VDC)
Пример 2.TC-PIP11-AA-V1…….1-вход и 1-выход,Изолятор распределения питания или сигнала тока, распределение питания 24V(4~20mA вход,4~20mA выход,питание от клеммы 20~42VDC)
Пример 3.TC-PD33-AA-V1……3-вход и 3-выход,Изолятор распределения питания(4~20mA вход,4~20mA выход,питание от клеммы 20~42VDC)
Пример 4.TC-II33-BB-V2……...3-вход и 3-выход,Изолятор сигнала тока(0~20mA вход,0~20mA выход,питание от направляющей 20~42VDC)
Примечание:если вы выбираете продукты с питанием от направляющей, пожалуйста, закажите также специальный источник питания DIN для направляющей.
Дополнительные аксессуары:Специальный источник питания DIN для направляющей (1 м/шт) PSDR-9000

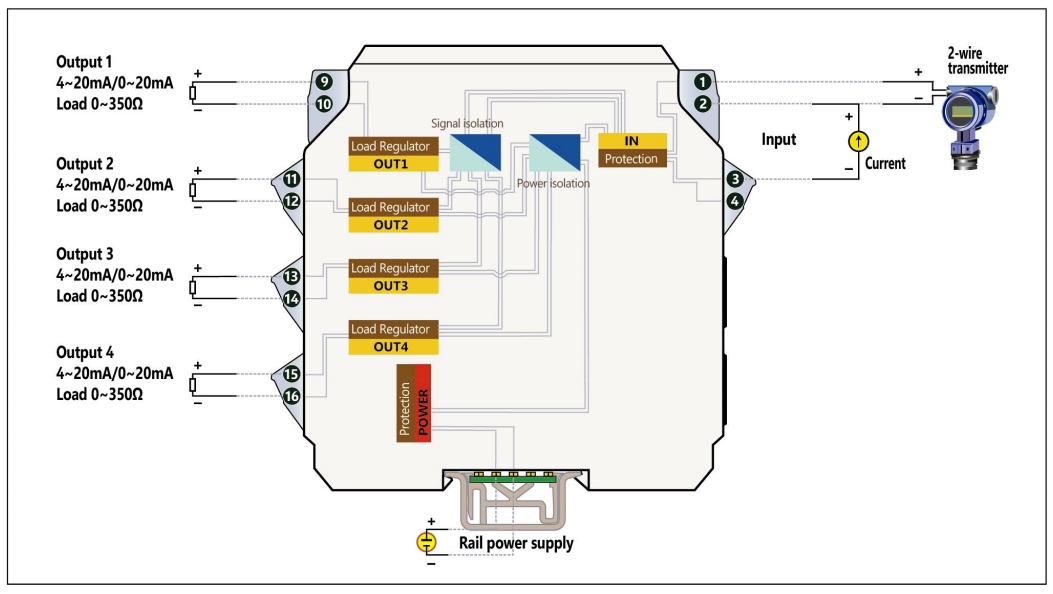

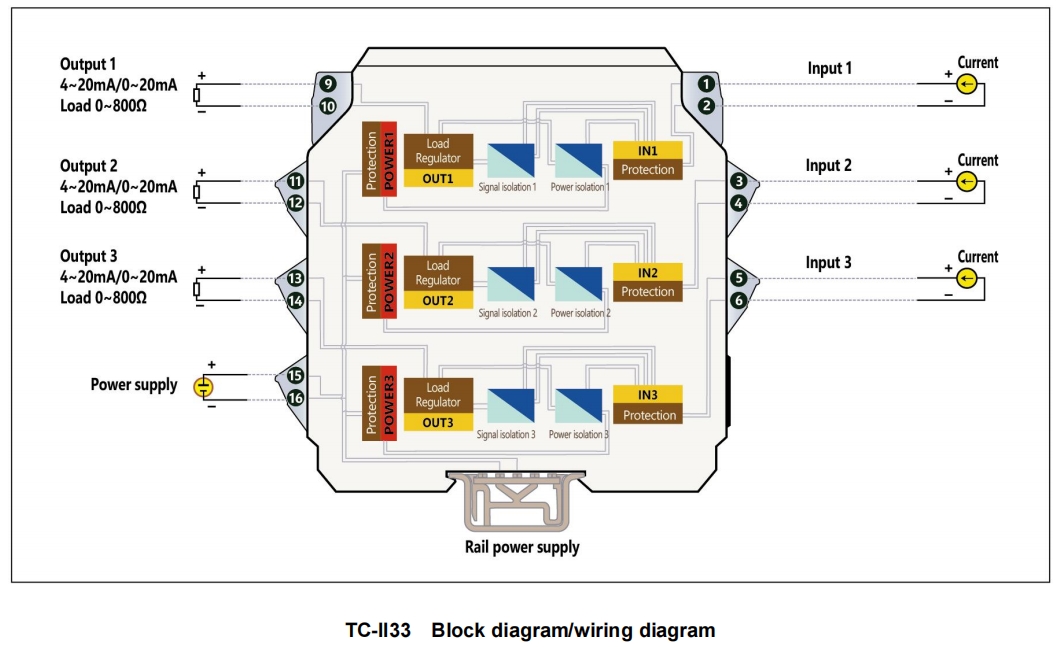

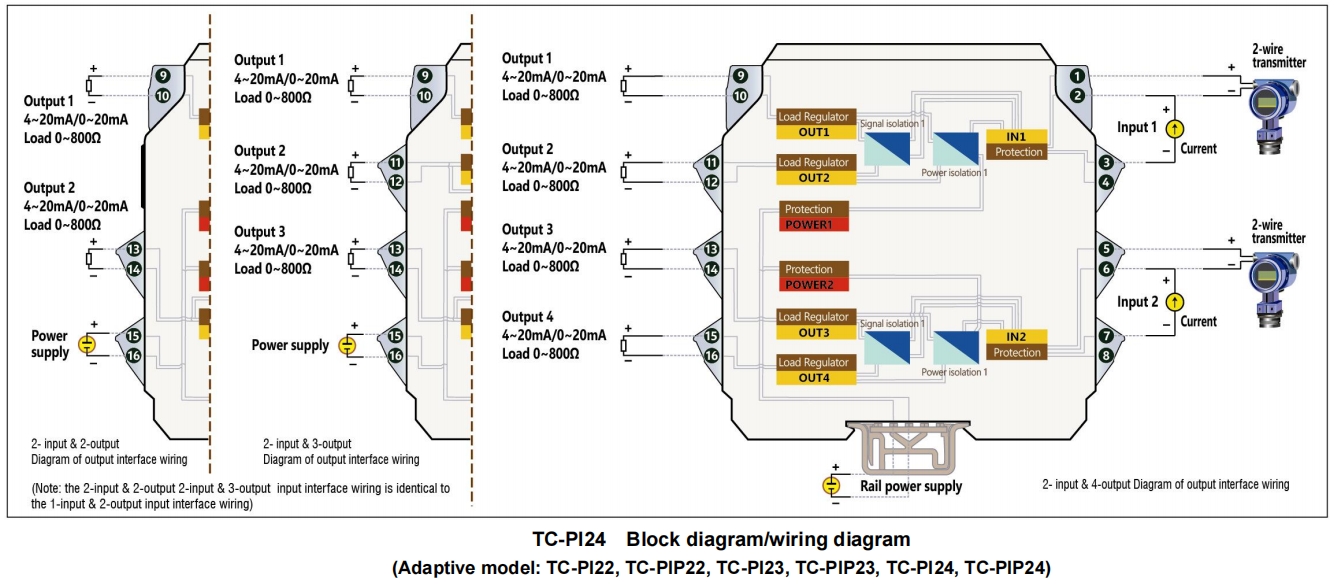

■Блок-схема/схема подключения

Блок-схема/схема подключения TC-PI12
(Адаптивная модель: TC-PI11, TC-PIP11, TC-PI12, TC-PIP12)

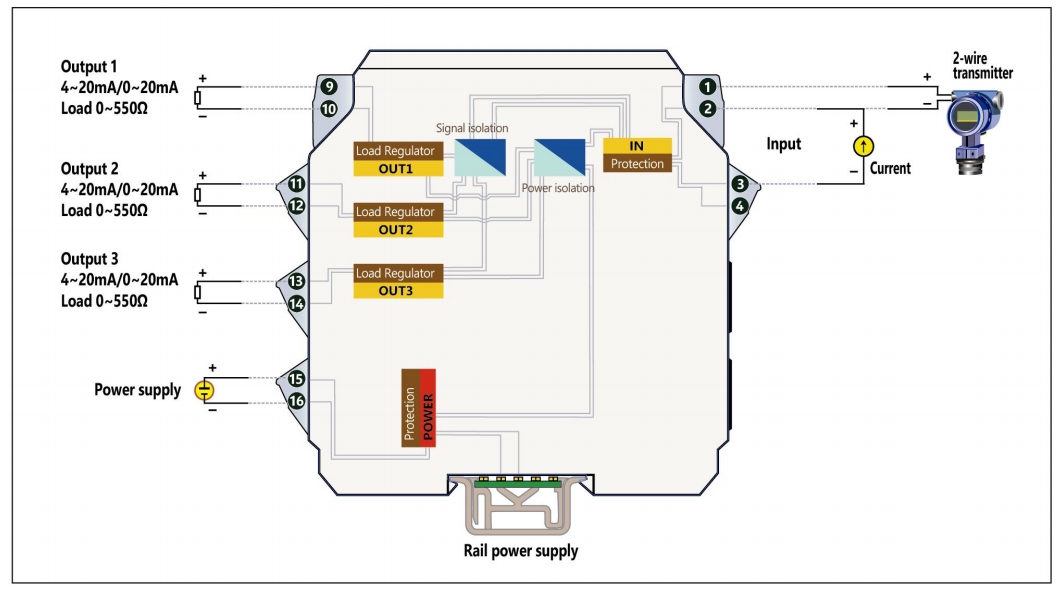

Блок-схема/схема подключения TC-PI13
(Адаптивная модель: TC-PI13, TC-PIP13)

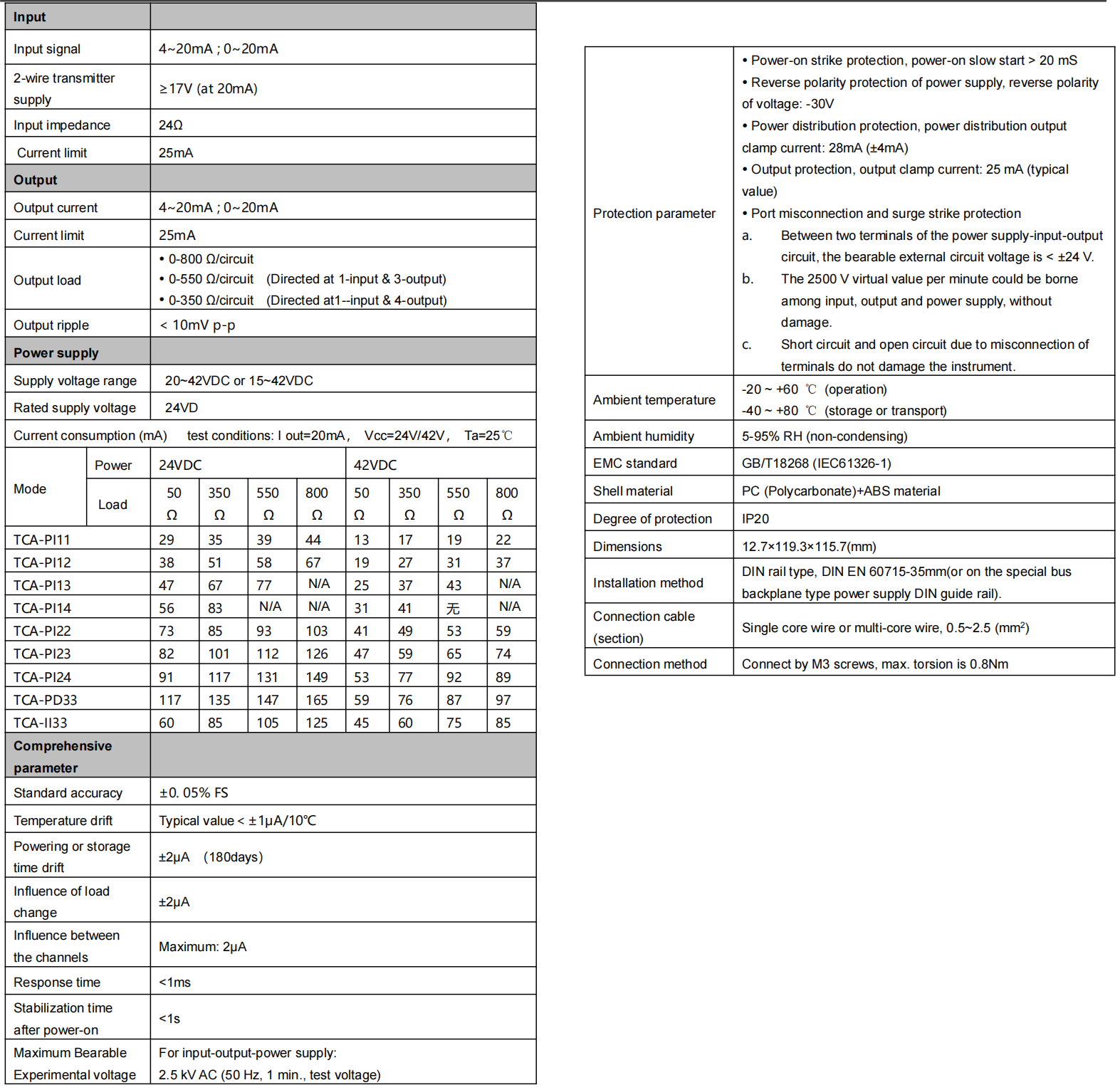

■Технические данные
