TC-WPD 2-проводной изолятор распределения питания
Изолятор распределения мощности TC-WPD с 2 проводами или изолятор входного тока TC-WII являются дополнительными продуктами для четырехпроводных приборов того же типа, с характерной особенностью, что в цепи только провода питания и провода выходного тока.
Категория:
Ключевые слова:
Детали продукта
■ Обзор
Изолятор распределения мощности TC-WPD с 2 проводами или изолятор входного тока TC-WII
являются дополнительными продуктами для четырехпроводных приборов того же типа, с
характеристикой, что в цепи только провода питания и провода выходного тока. Ток сигнала
равен току питания, что позволяет сэкономить два клеммных блока и
соответствующие проводки благодаря структурной простоте. Подходит для случаев с небольшим
объемом использования и небольшой нагрузкой, это практичный выбор.
Но следует обратить внимание на следующее：
Поскольку источник питания не изолирован от выходного сигнала, когда объем использования
большой, несколько изоляторов, использующих одну точку опоры заземления, приведут к тому, что сигнал
будет плавать вместе с потенциалом заземления и ошибкой заземления. Метод устранения
этой ошибки заключается в том, чтобы подключить выходной отрицательный электрод каждого изолятора к
проводу заземления источника питания независимо. Ошибка может быть значительно уменьшена. Однако,
провода заземления в панели будут умножены, и сложность проводки будет значительно больше, чем
у четырехпроводного прибора с той же функцией.
Хотя напряжение распределения мощности изолировано, оно все равно подается от источника питания.
Напряжение распределения мощности эквивалентно последовательному соединению с выходной нагрузкой. Поэтому,
оба будут ограничены напряжением источника питания.
Для двухпроводной изоляции используется режим взаимной индуктивности тока. Сигнальный ток
нельзя просто шунтировать, сделав параллельное соединение. Поэтому нет модели продукта с 1 входом
и 2 выходами.
Схему саморегулирующей нагрузки нельзя добавлять к выходной цепи для достижения
цели экономии электроэнергии.
Входной сигнал 4~20 мА; Выходной сигнал 4~20 мА.
Точность ±0,1% от полного диапазона; Температурный дрейф (типичное значение) <±0,005/℃
Выходная нагрузка 0-300 Ω, а ошибка изменения нагрузки < ±2 μA/300 Ω.
Напряжение распределения мощности >12 В (когда напряжение источника питания > 24 В).

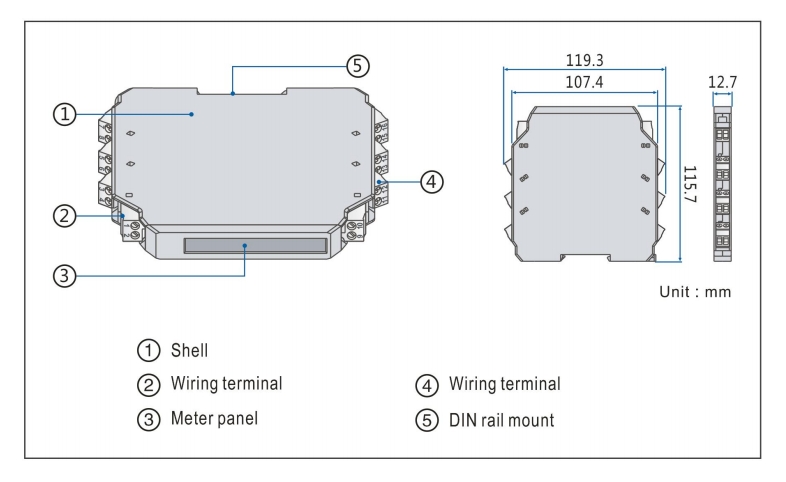

Структура зажимного типа, с габаритными размерами 12,5×118,5×114,5 (мм). Стандарт
используется установка зажимного типа на DIN-рейку 35 мм.

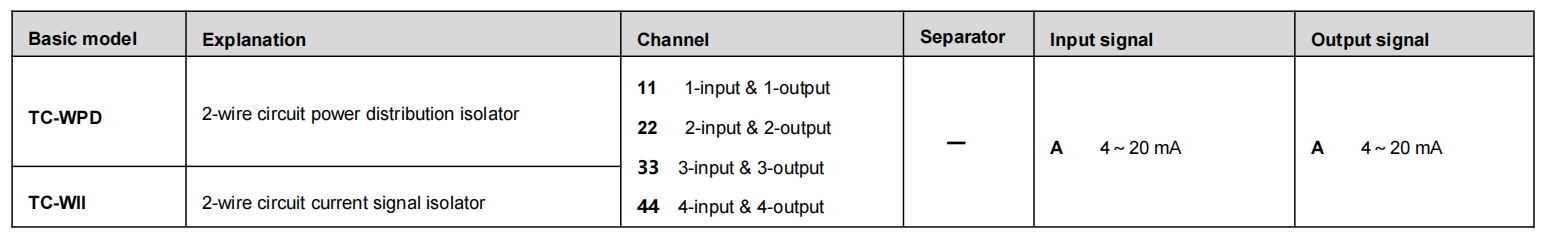

■ Модель, выбор модели и заказ
Пример выбора модели
Пример 1.TC-WPD22-AA……2-входа & 2-выхода，изолятор распределения мощности с 2 проводами（вход 4~20mA，выход 4~20mA）
Пример 2.TC-WII22-AA……2-входа & 2-выхода，2-изолятор сигнала тока с 2 проводами（вход 4~20mA，выход 4~20mA）

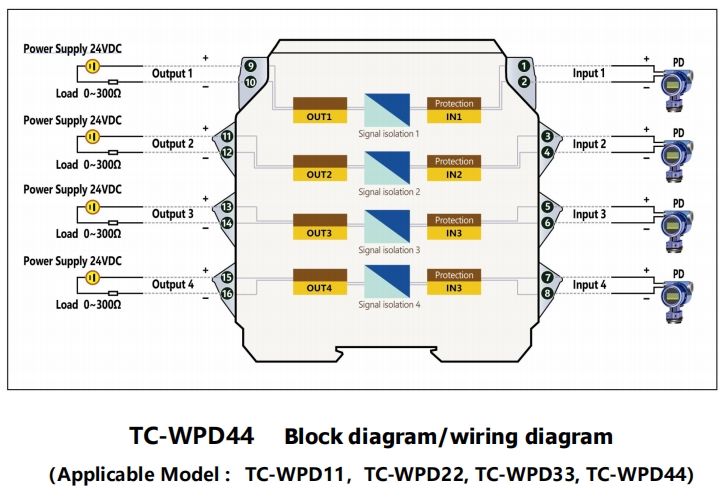

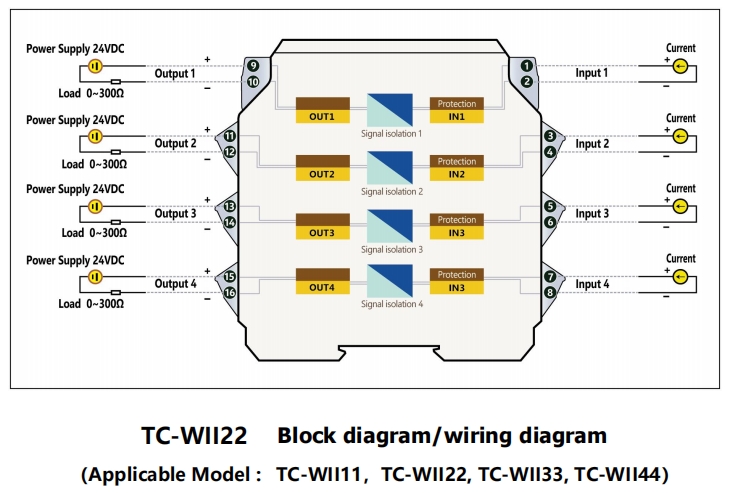

■Блок-схема/схема подключения

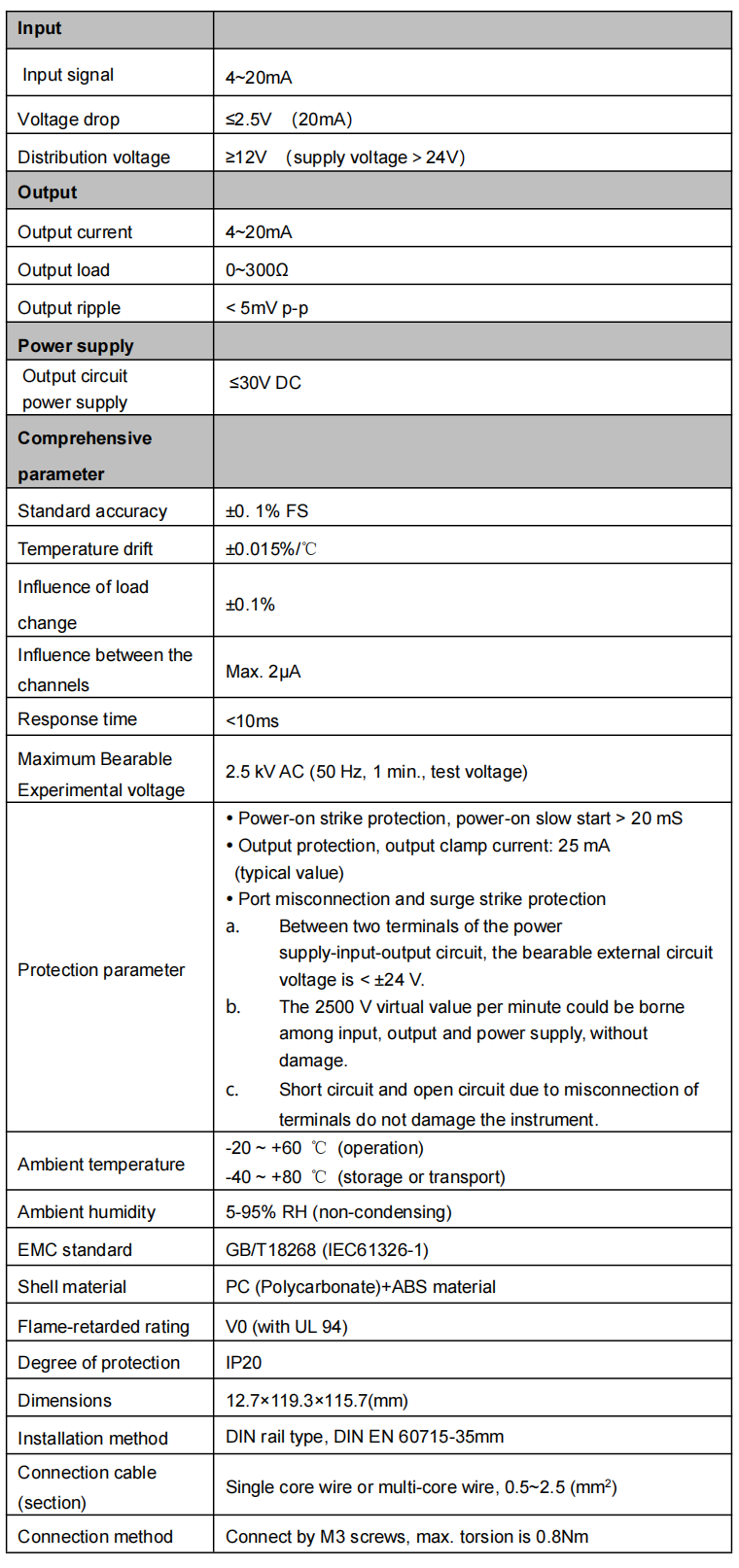

■Технические данные
