Термопарный преобразователь TC-AT

Симулированный изолятор входного термопары TC-AT представляет собой температурный передатчик, который преобразует полевое значение сопротивления термопары в милливольты в стандартный ток.

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 Симулированный изолятор входного термопары TC-AT представляет собой температурный передатчик, который

преобразует значение сопротивления термопары в милливольты в стандартный ток. Аналоговый

Цепи полностью внедрены. Симулированный термопарный датчик температуры имеет

Преимущества отсутствия ошибки разрешения или ошибки периода выборки. Он также обладает высокой надежностью.

и отсутствие риска полной остановки. Среди всех серийных продуктов TC, если моделируемая температура

Передатчик используется для замены универсального сигнального изолятора на процессор, эта серия

Продукты могут использоваться для формирования системы канальных приборов в полной симуляции. Как уместно

Продукты системы управления формируются с помощью одного процессора, что затрудняет достижение функциональности.

Безопасность. Поэтому моделированный температурный передатчик используется в качестве функциональной безопасности

Альтернативное решение для повышения надежности и безопасности системы.

 Типичная точность значения составляет ±0,1% FS. Показатель с завода: ±0,15% FS; метод схемы

Текущая положительная обратная связь используется для достижения линейной коррекции. Расчёт производится

Завершено программным обеспечением управления системой Yutong Series R 1.1. Точность вычислений составляет

±0,03% FS в целом.

 Градуировки и диапазоны термопар, обычно используемые, перечислены в столбце «модель».

и выбор модели и заказ». Предлагается, что указанные диапазоны предназначены для сокращения

Время поставки и снижение стоимости должны быть выбраны. Что касается специальных градаций и диапазонов

исключённый из области применения, интеллектуальный универсальный изолятор сигнала TC-TP с взрывобезопасной конструкцией может быть

используется вместо этого. Если единичный диапазон велик, требуется дальнейшее обсуждение.

 Погрешность компенсации холодного соединения: ≤ ±1 ℃ .

 Выходные сигналы 4–20 мА могут быть расширены до 0–20 мА.

 Выходная самонастраиваемая нагрузка: 0~800 Ом. Верхний предел выходного тока — 25 мА. Изменение нагрузки

погрешность < ±2 мкА/800 Ом; влияние разомкнутой цепи нагрузки на другой выход < ±2 мкА.

 Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

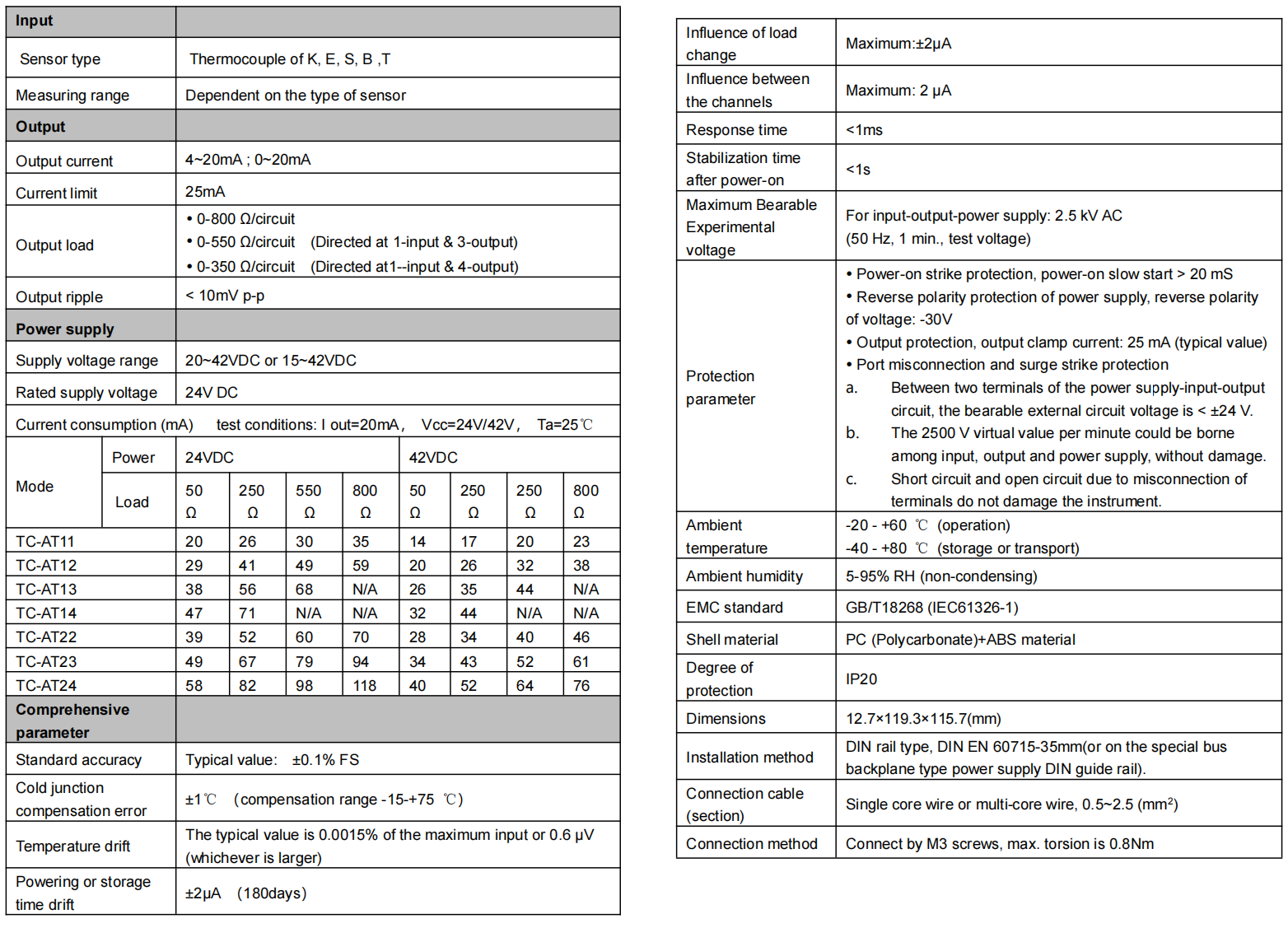

 См. «Технический лист данных» в спецификациях для текущего потребления или другого

Функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания заменён на

модель, напечатанная на приборной панели. После включения питания модель на панели

становится подсвеченным с помощью светодиодной подсветки.

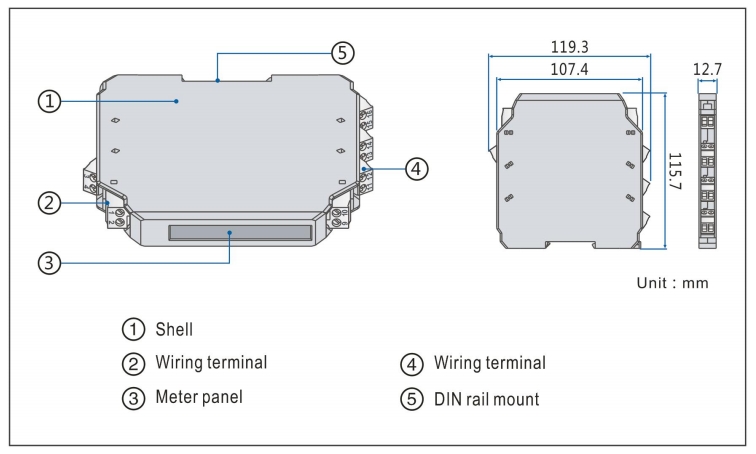

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм является

Используется. Винтовой клеммник, провод подключается и крепится винтами M3.

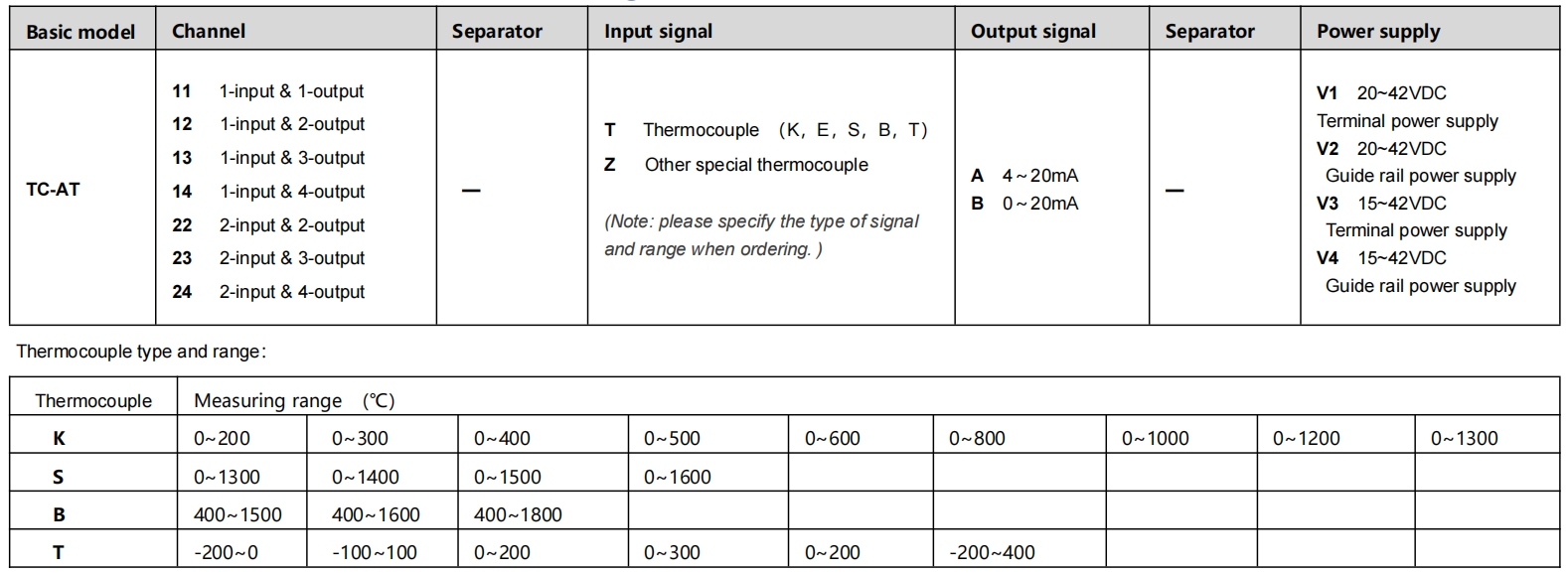

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. ТК-АТ13-ТА-V1 K ， 0–1000……1 входной и 3 выходных ， Термопарный преобразователь ( K, 0–1000 ℃ входное воздействиевозможность , Выход 4–20 мА, терминальное питание 20–42 В пост. тока )

Пример 2. TC-AT11-ZA-V2 W ， 0–2200……1 вход и 1 выход ， Термопарный преобразователь ( W, 0–2200 ℃ входное воздействиевозможность , Выход 4–20 мА, питание на направляющей шине 20–42 В пост. тока )

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку. .

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

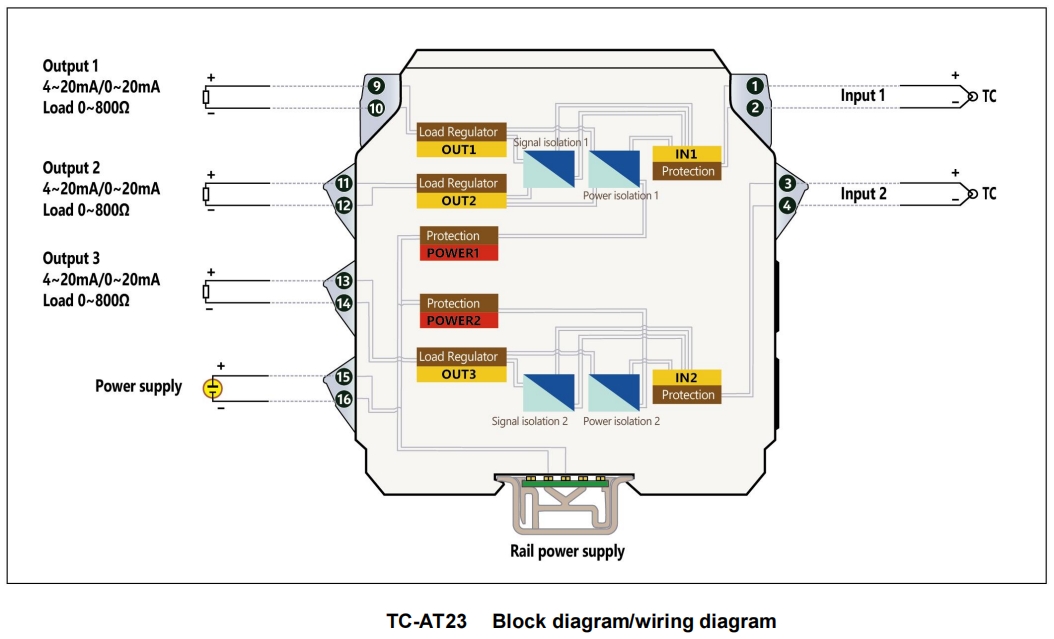

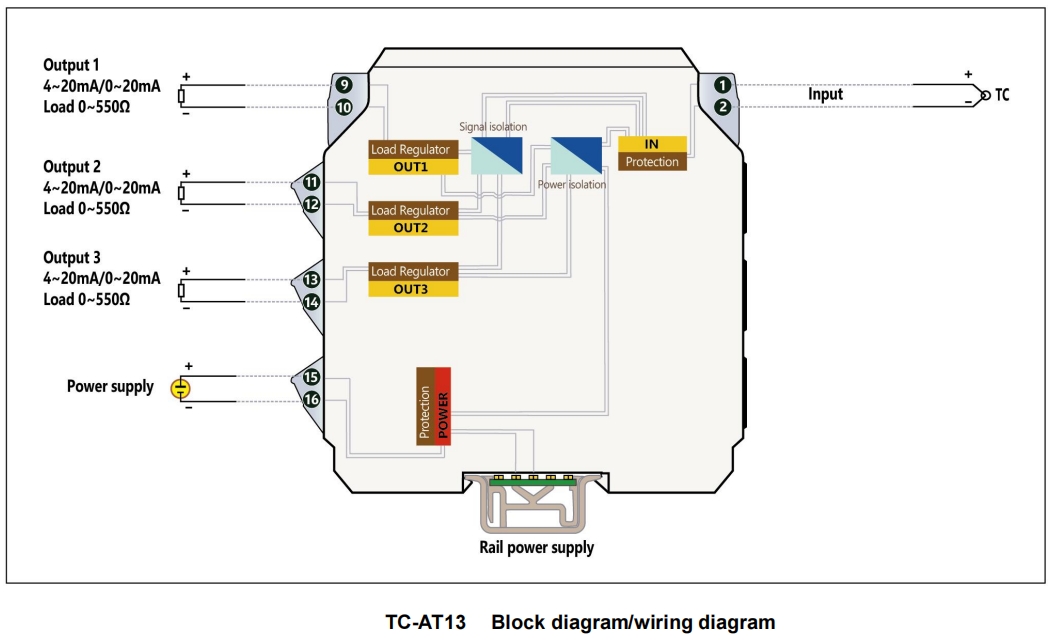

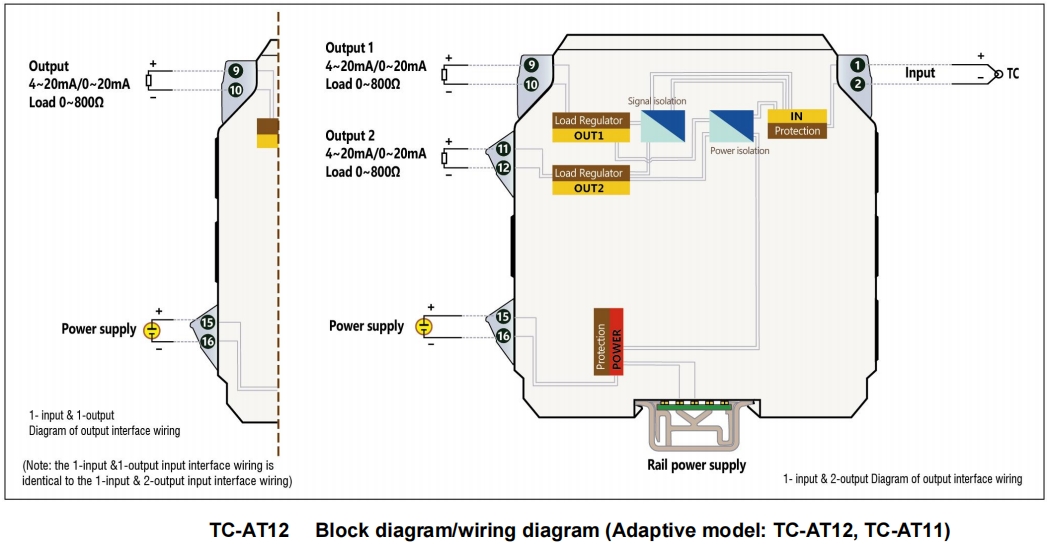

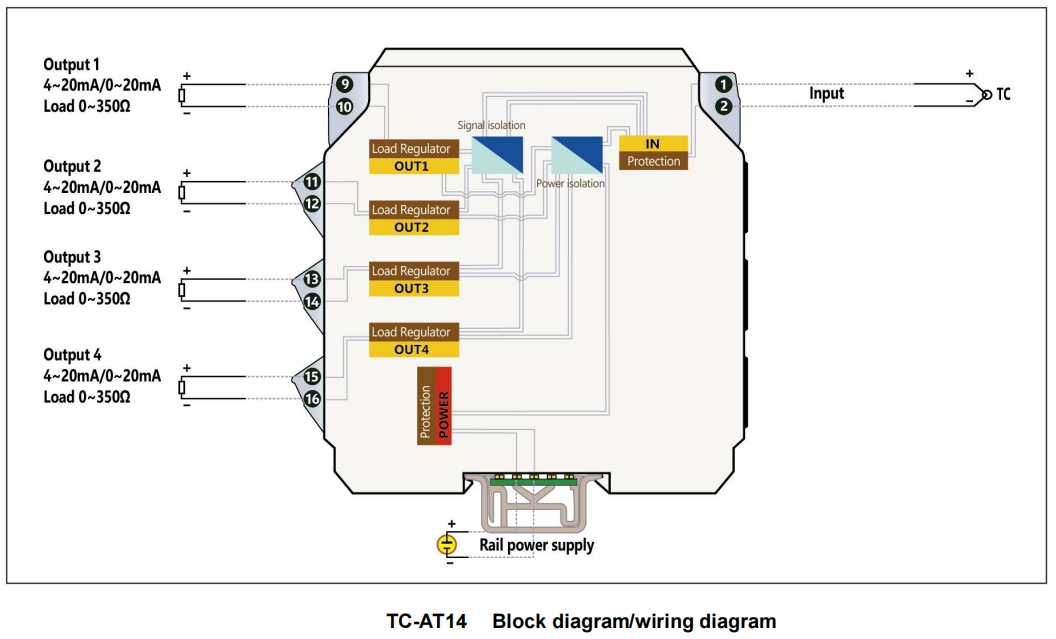

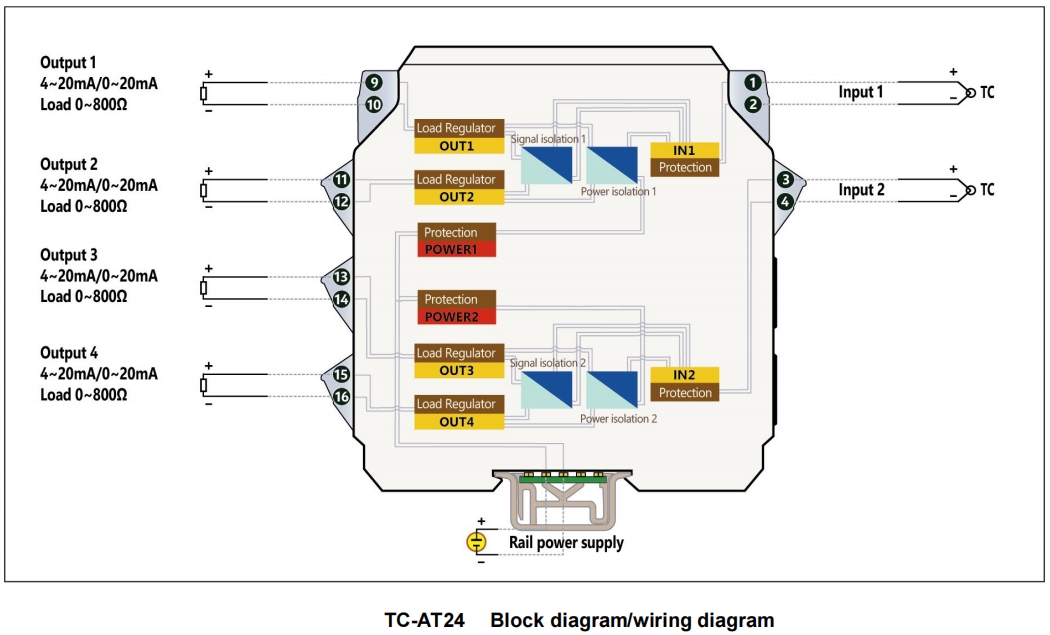

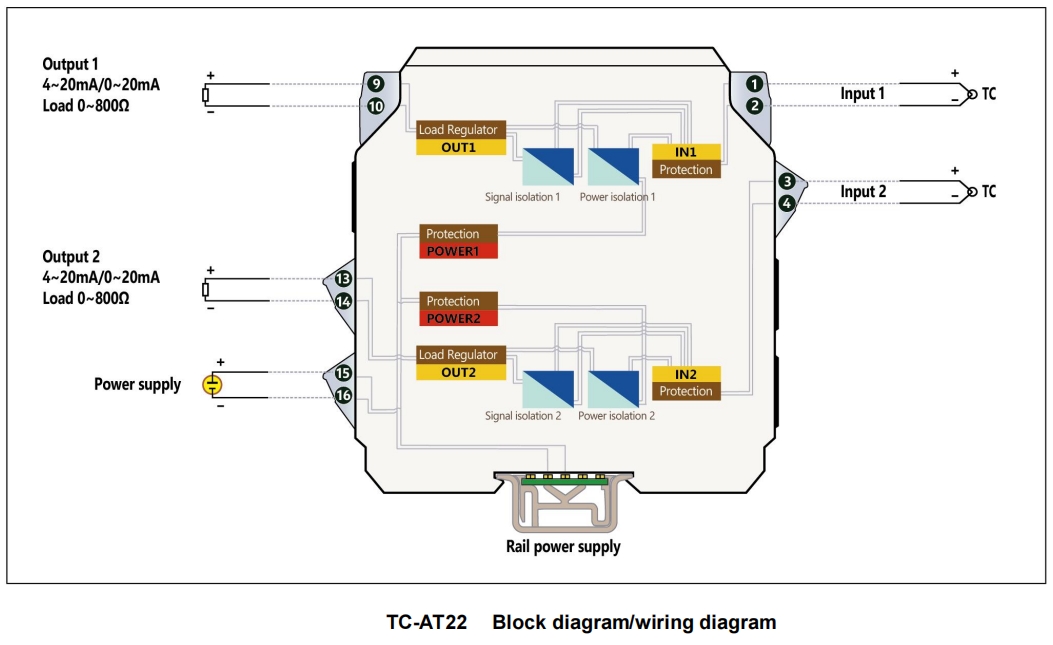

■ Блок-схема/монтажная схема
