TCA-TPTESU Встроенный безопасный специальный универсальный изолятор сигналов ввода-вывода

TCA-TPTESU Встроенный безопасный специальный универсальный изолятор сигналов I/O представляет собой общее устройство, используемое для различных специальных входных и выходных сигналов, внешнего источника питания и других специальных форм выхода.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

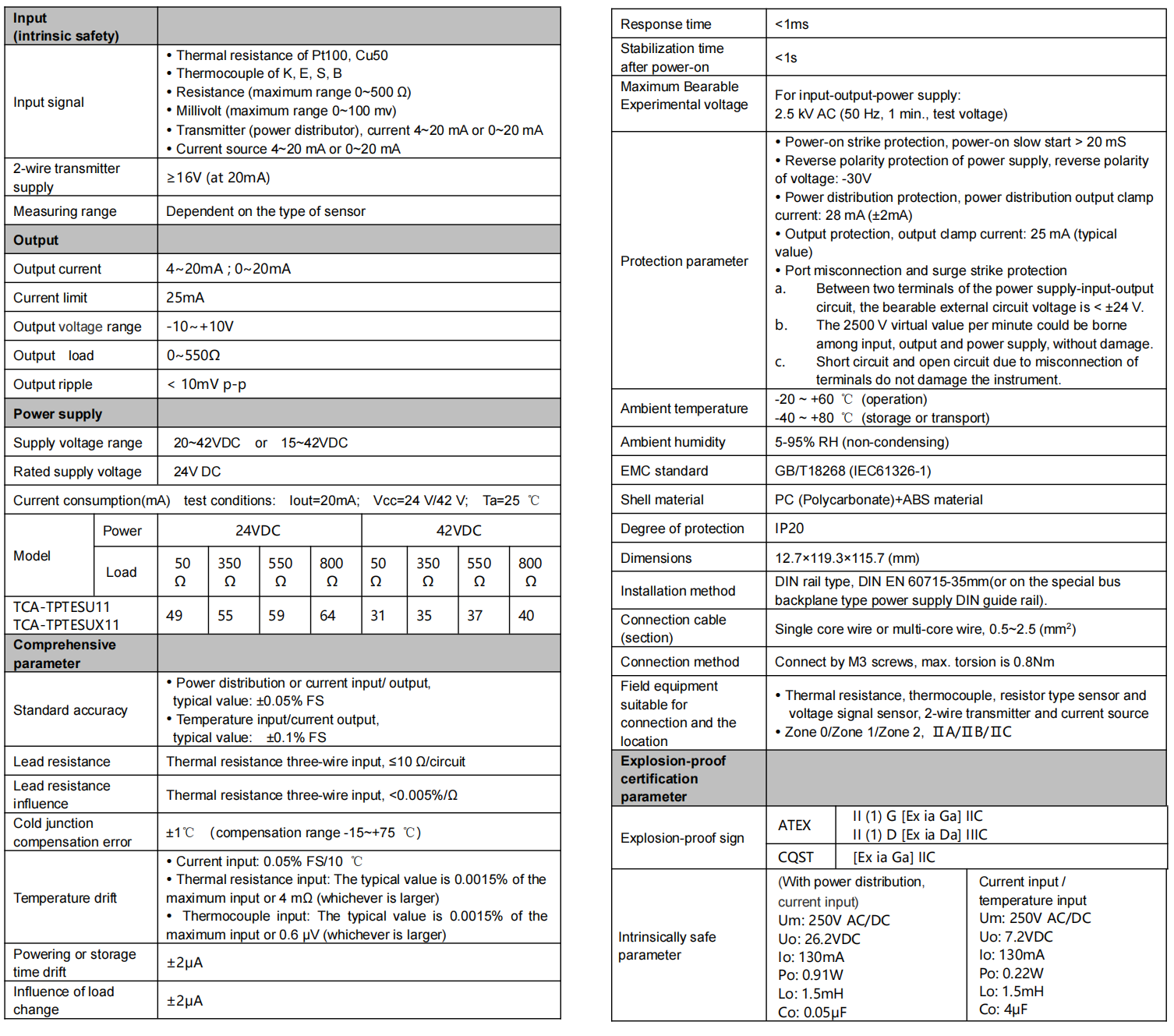

■ Обзор

 TCA-TPTESU Встроенный безопасный специальный универсальный изолятор входных/выходных сигналов — это общепринятый прибор, используемый для различных специальных входных и выходных сигналов, внешнего источника питания и других специальных форм выхода. Область применения выходных сигналов широка. Нулевой выходной ток простирается до значения 0. Выходные Нулевое напряжение переходит в отрицательное значение.

 Переключатели сигнализируют о таких входах, как распределение питания, ток, термопара, тепловое сопротивление, Милливольт и скользящее сопротивление в соответствии с различными режимами подключения. Настройка конфигурации для Типы или диапазон входных сигналов могут быть заданы во время состояния выключения питания. Вход представляет собой разомкнутую цепь или Короткое замыкание, выход выше верхнего предела или ниже нижнего предела, значение по умолчанию Конфигурация выводится выше 22 мА. Конфигурацию также можно сбросить.

 Диапазон входного термического сопротивления: 10 Ом ~ 400 Ом; минимальное разрешение: ±2 мОм; стабильность: ±3 мОм. Когда Погрешность компенсирующего провода при трёхпроводном входе составляет не менее 50 ℃ диапазон (Pt100), добавка Погрешность не превышает ±0,02 ℃ .

 Диапазон входного напряжения термопары: 4–80 мВ; минимальное разрешение: ±1 мкВ; стабильность: ±2 мкВ. Погрешность добавления компенсации холодного соединения не превышает ±1. ℃ .

 Максимальный диапазон сопротивления скольжения составляет 0–500 Ом. Когда диапазон меньше 50 Ом, Для подключений следует использовать трёхпроводную форму. Режим ввода компенсирует погрешность проводки. Точность ±0,05% FS.

 Максимальный диапазон DC милливольт должен составлять 0~100 мВDC, а минимальный — 0–5 мВ пост. тока, с точностью ±0,05% ФП. Минимальное разрешение: 1 мкВ; стабильность: 2 мкВ; температура Дрейф: ±20 ч.д.м./ ℃

 Напряжение распределения питания превышает 16 В пост. тока. Ток ограничения на выходе системы распределения питания Может быть настроен по мере необходимости, но должен быть указан при заказе. Заводской стандарт — 28 мА (±2 мА).

 Для распределения мощности или входа/выхода тока типичное значение точности составляет ±0,05% FS; а Дрейф температуры составляет ±0,1 мкА/ ℃ .

 Выходной ЦАП-преобразователь имеет 14 разрядов. Диапазон нагрузки текущего выхода составляет от 0 до 550 Ом, а выходное Текущий верхний предел — 25 мА. Погрешность изменения нагрузки < ±2 мкА/550 Ом. Внутреннее сопротивление выходного напряжения << 250 Ом.

 Диапазон выходного тока: 0–20 мА, точка нуля и диапазон в пределах этого интервала могут быть смещены. required.

 Диапазон выходного напряжения: -10~+10 В пост. тока, точка нуля и диапазон в пределах этого интервала могут быть смещены Как требуется.

 При подаче тока на выход, для выходной цепи можно использовать внешний источник питания.

 Диапазон источника питания может выбираться в пределах 20–42 В пост. тока или 15–42 В пост. тока.

 Панель приборов специальных универсальных изолирующих устройств I/O с взрывозащитой по типу искробезопасности TCA-TPTESU включает два Типы: ЖК- и светодиодная подсветка. ЖК-дисплей может отображать входное значение, выходное значение или положение число, необходимое пользователю. В случае отсутствия ЖК-дисплея следует использовать светодиодную подсветку Приборная панель. На панели изолирующего устройства с внутренней безопасностью индикатор питания отсутствует. Источник питания Индикатор заменяется базовой моделью, напечатанной на панели. После включения питания модель на

Панель подсвечивается с помощью светодиодной подсветки.

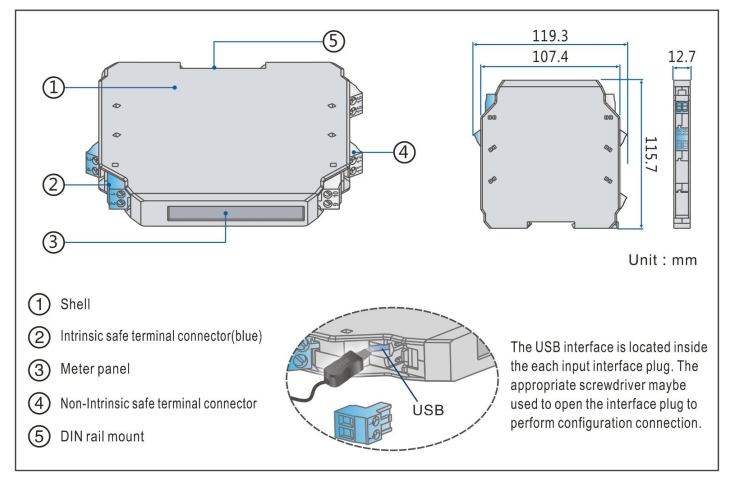

 Используется установка зажимного типа с направляющей DIN-стандарта 35 мм. Винтовой клеммник, провод подключается и крепится с помощью винтов M3.

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-TPTESU11-UH-V1…… 1 вход & 1 выход ， Искробезопасный специальный универсальный изолятор входных/выходных сигналов ( с распределением питания, вход 4–20 мА, выход 4–20 мА, можно использовать внешний источник питания

для выходной цепи 24 В, терминальный источник питания 20–42 В пост. тока )

Пример 2 . TCA-TPTESU11-UC-V1…… 1 вход & 1 выход ， Искробезопасный специальный универсальный изолятор входных/выходных сигналов ( Вход 4–20 мА, выход 1–5 В ， Терминальный блок питания 20–42 В пост. тока )

Пример 3. TCA-TPTESUX11-UA-V2……1 вход и 1 выход ， Встроенный безопасный специальный универсальный изолятор входных/выходных сигналов, с дисплеями (пользователь должен установить параметры ： K, 0–1000 ℃ вход, выход 4–20 мА,

Источник питания направляющей 20–42 В пост. тока)

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары:  Калиброванное программное обеспечение CRFW-2000 для ПК с Windows XP и Windows 7

 Калибровочный интерфейс CR-2206 для общих продуктов

 Общий интерфейс калибровки Android FAIF-1904

 Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

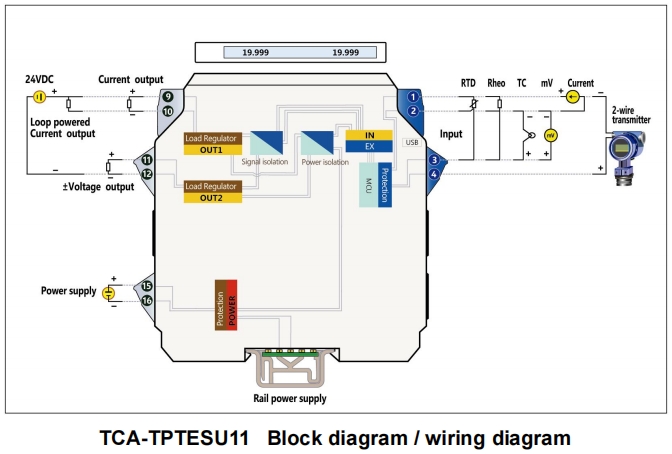

■ Блок-схема/электрическая схема
