TCA-TP — это искробезопасный прибор для передачи сигнала, соединяющий различные датчики и приводы в опасных зонах. После изоляции он передаёт и выводит стандартные токовые сигналы для систем управления или других приборов в безопасных зонах. Эта серия продуктов может тщательно и точно обеспечить, чтобы сигналы на объекте достигали высокого напряжения Электрическая изоляция от подключаемых устройств; связь с свойством нулевого тока или нулевая разность потенциалов может возникнуть между источниками питания системы, входом сигналы и выходные сигналы; и точность передачи сигнала может быть обеспечена, при этом Сложность технологии прокладки заземляющих проводов и связанные с этим расходы сведены к минимуму. Это также способен предотвращать подачу опасной энергии на объекты с горючими газами с помощью переключающих цепей, обеспечивая взрывобезопасный класс сигнальных объектов.
Безопасный универсальный изолятор сигнала переключает входные сигналы, такие как распределение питания,
текущий, термопара, тепловое сопротивление, милливольт и скользящее сопротивление в различных проводках
Режимы. Входные сигналы могут завершить настройки конфигурации с помощью калибровки
Программное обеспечение и интерфейсы (аксессуары опциональны). Параметры конфигурации включают только три
предметы, то есть сигналы (или градуировка), нулевая точка и полный масштаб, которые могут быть проведены в
Состояние отсутствия питания. Точность после нормального использования превышает 0,03%FS. Вход открыт
Контур или короткое замыкание, выход выше верхнего предела или ниже нижнего предела, по умолчанию
Значение конфигурации на выходе превышает 22 мА. Конфигурацию также можно сбросить.
Диапазон входного термического сопротивления: 10 Ом ~ 400 Ом; минимальное разрешение: ±2 мОм; стабильность: ±3 мОм.
Когда погрешность компенсирующего провода при трёхпроводном вводе не менее 50
℃
диапазон (Pt100),
Погрешность добавления не превышает ±0,02 ℃ .
Диапазон входного напряжения термопары: 4–80 мВ; минимальное разрешение: ±1 мкВ; стабильность:
±2 мкВ. Добавочная погрешность компенсации холодного соединения не превышает ±1
℃
.
Максимальный диапазон сопротивления скольжения составляет 0–500 Ом. Когда диапазон меньше 50 Ом,
Для подключений следует использовать трёхпроводную форму. Режим ввода компенсирует погрешность проводов.
Точность ±0,05% FS
Максимальный диапазон DC милливольт должен составлять 0~100 мВDC, а минимальный —
0–5 мВ пост. тока, с точностью ±0,05% ФП. Минимальное разрешение: 1 мкВ; стабильность: 2 мкВ;
дрейф температуры: ±20 ч.д.м./°C ℃ .
Напряжение распределения питания превышает 16 В пост. тока. Клемма выхода распределения питания
Текущий параметр можно настроить по мере необходимости, но он должен быть указан при заказе. Завод
По умолчанию составляет 28 мА (±2 мА).
Для распределения мощности или входа/выхода тока типичное значение точности составляет ±0,05% FS;
и температурный дрейф составляет ±0,1 мкА/
℃
.
Выходной сигнал может быть расширен с 4~20 мА до 0~20 мА.
Выходная самонастраиваемая нагрузка составляет 0–800 Ом
Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

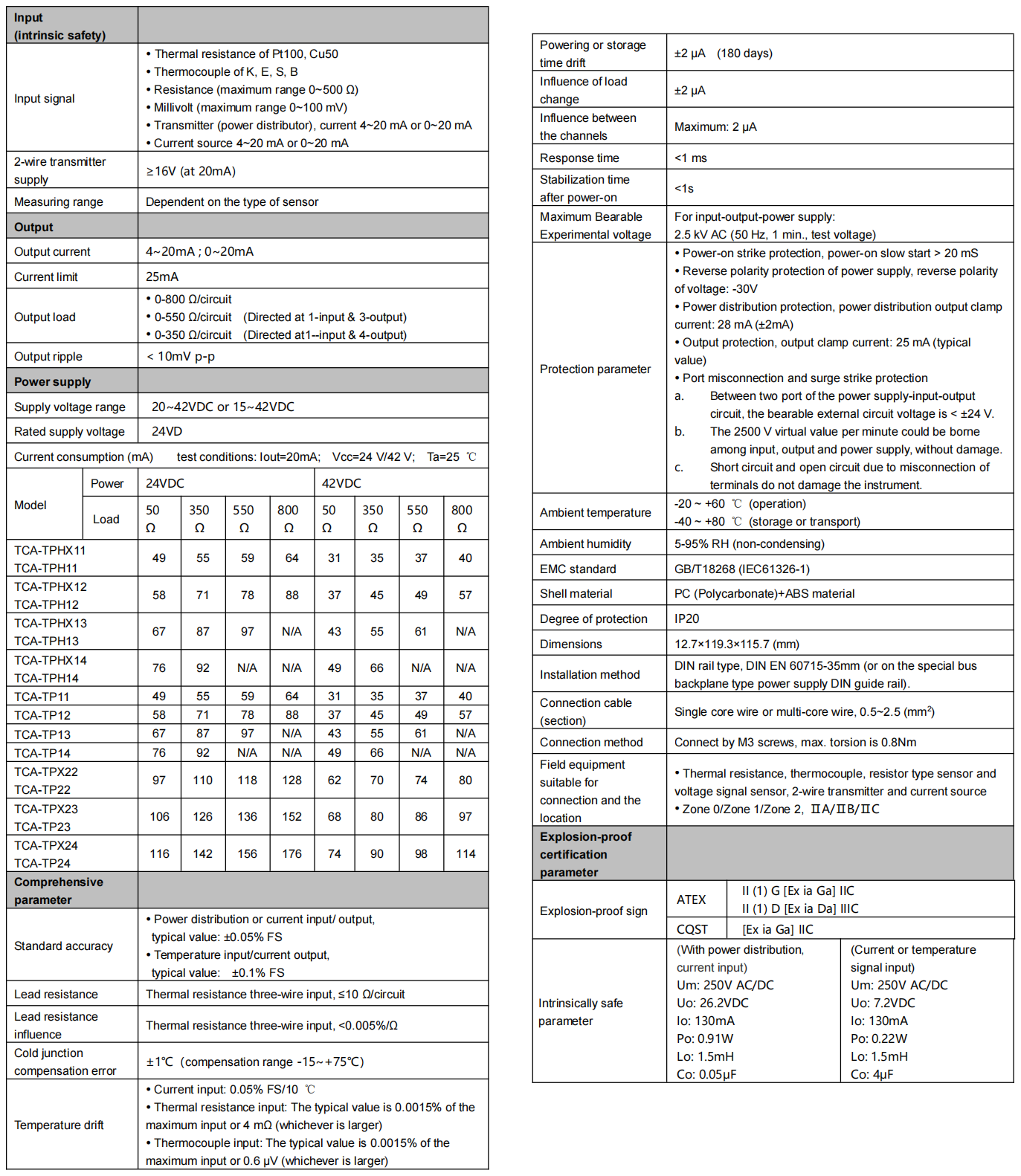

Смотрите «Технический лист данных» в спецификациях для потребления тока или других
Функциональные индексы.
Панели приборов для безопасных универсальных изоляторов сигналов включают два типа: ЖК-дисплей и светодиодные
Подсветка. ЖК-дисплей может отображать входное значение, выходное значение или номер позиции
требуемое пользователем. В случае отсутствия ЖК-дисплея следует использовать светодиодную подсветку.
Приборная панель. После включения питания модель на панели начинает светиться.
Средства светодиодной подсветки.

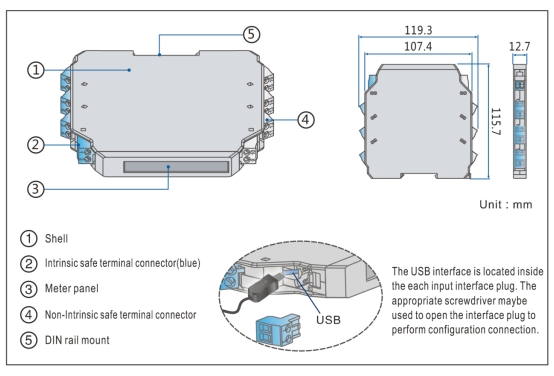

Конструкция зажимного типа, установка на 35-мм DIN-стандартную направляющую с зажимным креплением
Используется. Винтовой клеммник, провод подключается и крепится винтами M3.

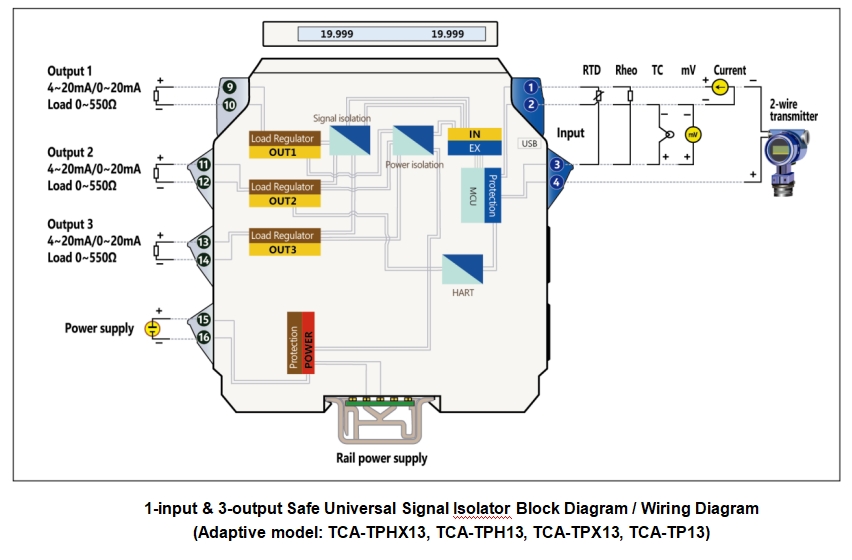

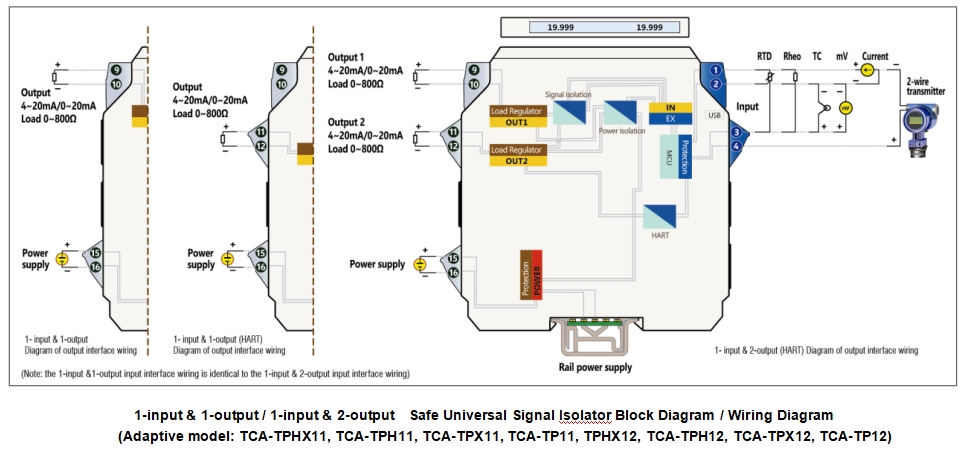

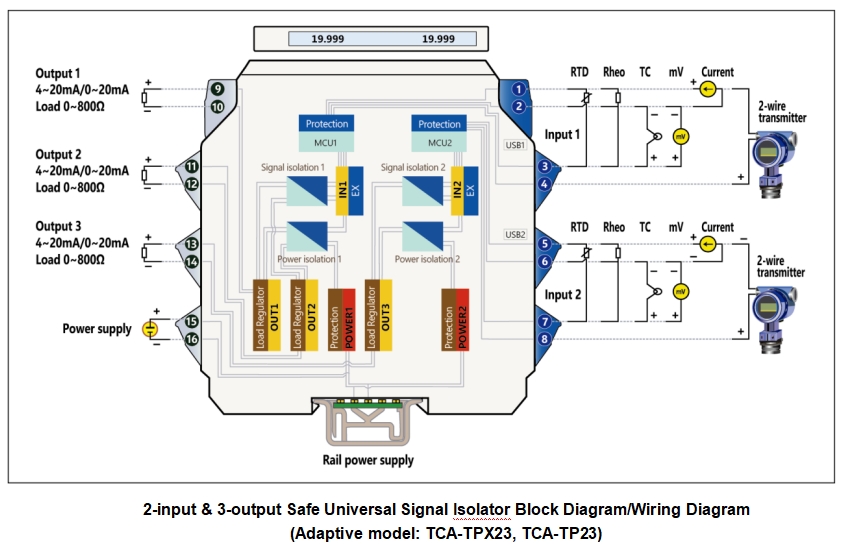

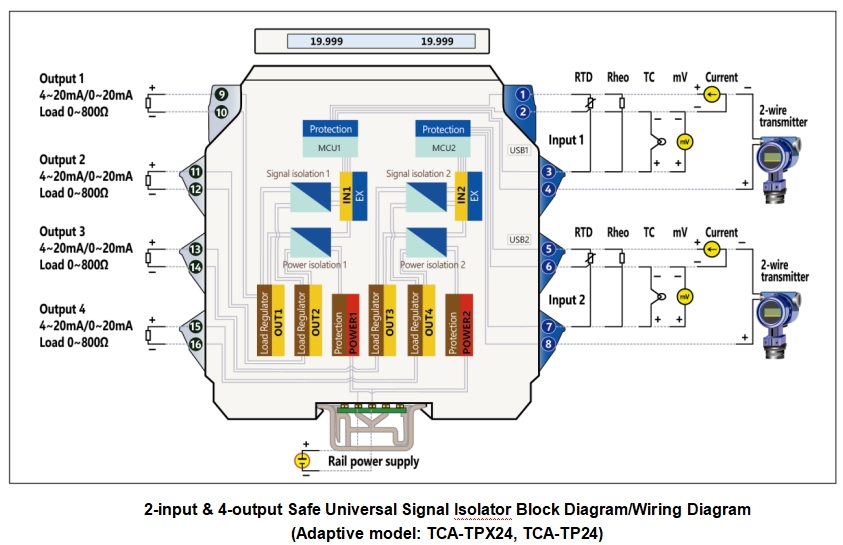

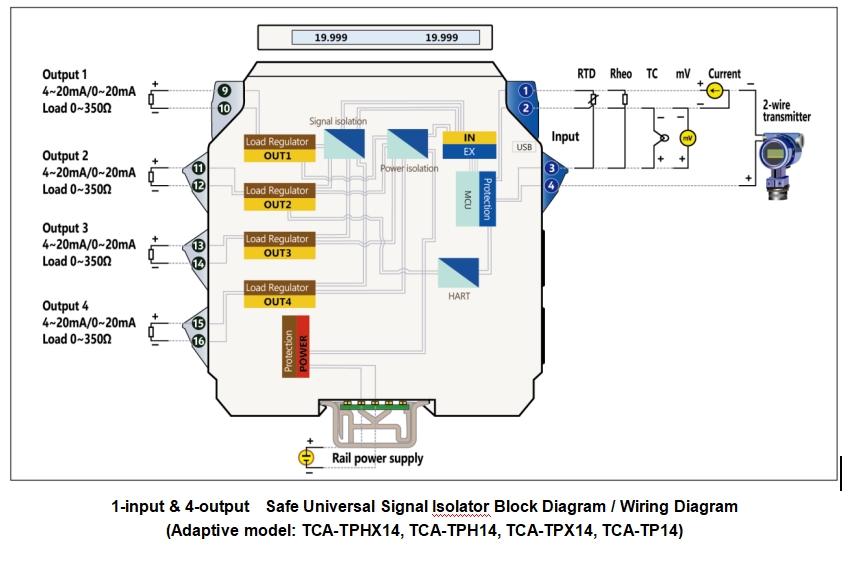

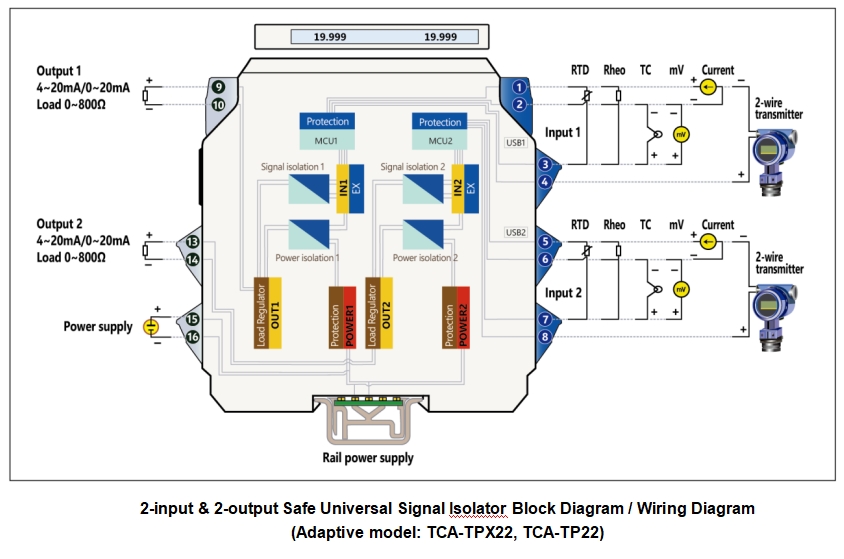

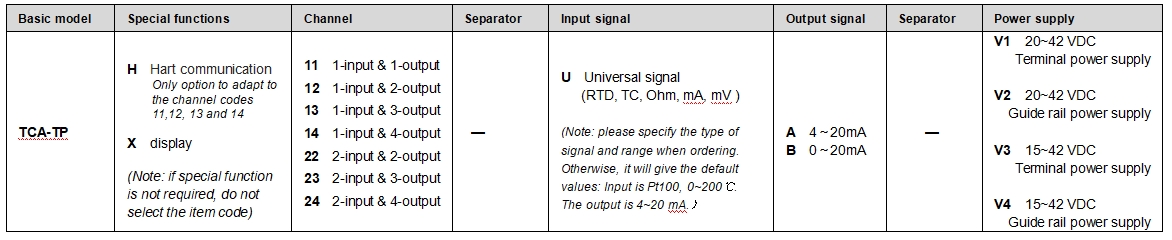

- Модель, выбор модели и заказ
Пример выбора модели
Пример 1. TCA-TP11-UB-V1… 1 вход и 1 выход, изначально безопасный универсальный изолятор сигнала (пользователь должен задать параметры ： с распределением питания, вход 0–20 мА, выход 0–20 мА.
Терминальный источник питания 20–42 В пост. тока)
Пример 2. TCA-TPHX13-UA-V1…..1 вход и 3 выхода, изначально безопасный универсальный изолятор сигналов, связь по протоколу Hart, с дисплеями (пользователь должен задать параметры ： Вход 4–20 мА, выход 4–20 мА.
Терминальный источник питания 20–42 В пост. тока)
Пример 3. TCA-TPX22-UA-V2…..2 входа и 2 выхода, внутренне безопасный универсальный изолятор сигналов, с дисплеями (пользователь должен задать параметры: Pt100, 0–300 ℃ Вход, выход 4–20 мА.
Источник питания направляющей 20–42 В пост. тока)
Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку. .
Дополнительные аксессуары: Калиброванное программное обеспечение CRFW-2000 для ПК с Windows XP и Windows 7
Калибровочный интерфейс CR-2206 для общих продуктов
Общий интерфейс калибровки Android для продукта FAIF-1904
Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000
