Изолирующий устройство для связи с взрывозащитой по стандарту TCA-RS485

TCA-RS485 используется для преобразования сигнала RS485, сигнала RS232 или сигнала USB-коммуникации в безопасных зонах в цифровой сигнал RS485 с помощью изоляции, а затем передачи сигнала на полевые приборы в опасных зонах.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TCA-RS485 используется для преобразования сигнала RS485, сигнала RS232 или USB-коммуникации преобразовать сигнал в безопасных областях в цифровой сигнал RS485 с помощью изоляции, а затем передать его сигнал для полевых приборов во взрывоопасных зонах. Он также может обеспечивать изолированное электропитание для Полевые приборы. Этот продукт требует автономного источника питания и 3-кратной изоляции для питания Поставка, вход и выход.

 Входной сигнал в безопасной зоне: сигнал RS485. Сигнал RS232. Сигнал связи USB.

 Выходной сигнал в опасной зоне: сигнал RS485.

 Распределение электроэнергии:

При напряжении 5 В ток составляет ≤ 100 мА.

При напряжении 12 В ток составляет ≤ 50 мА.

(Примечание: производимый продукт по умолчанию поставляется без напряжения распределения энергии. В Если требуется распределение питания, пожалуйста, выберите напряжение распределения питания при заказе).

 Характеристика передачи сигнала: для сигнала RS485 (или сигнала RS232), передача Скорость составляет ≤ 56 кбит/с. Задержка передачи — ≤10 мкс.

 Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

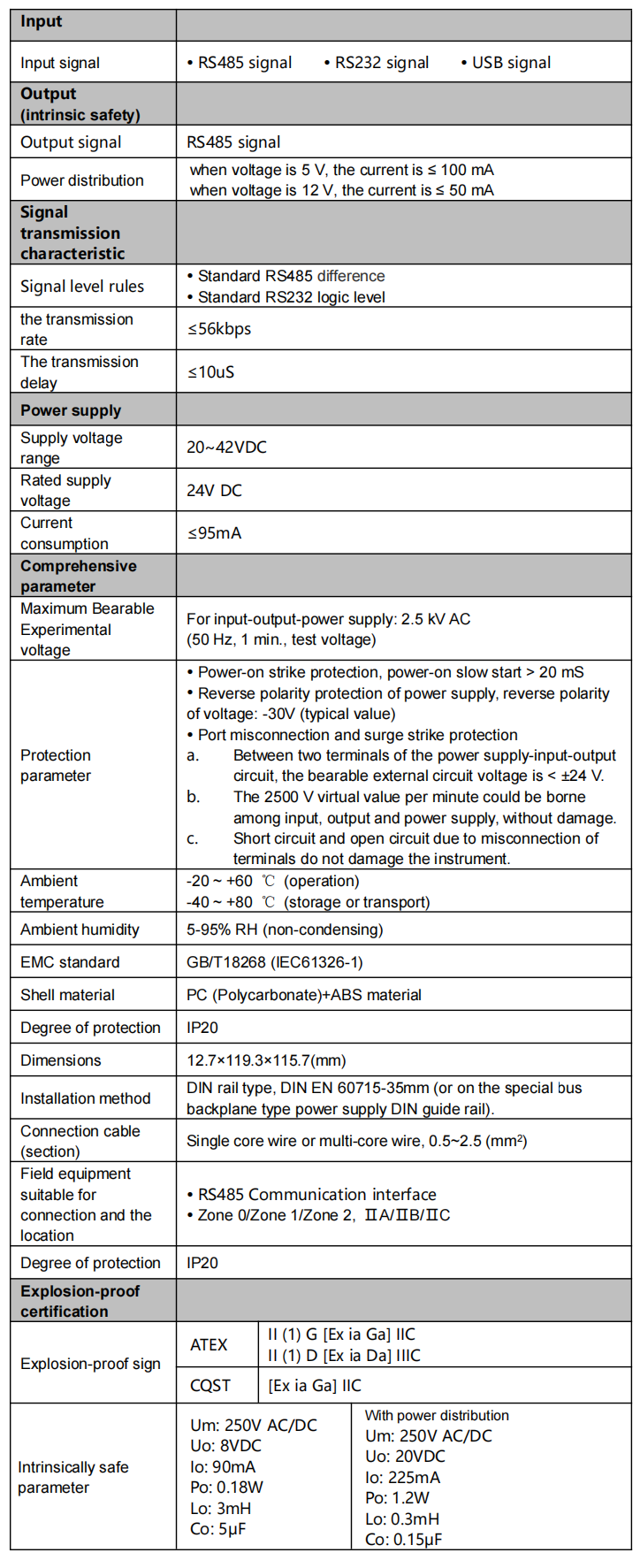

 См. «Технический лист данных» в спецификациях для потребления тока или других параметров Функциональные индексы.

 Дизайн светодиодной подсветки используется для приборной панели системы связи Intrinsically Безопасный изолятор. На приборной панели нет индикатора питания. Индикатор питания — заменён на базовую модель, напечатанную на приборной панели. После включения питания, Модель на панели подсвечивается с помощью светодиодной подсветки в перспективе.

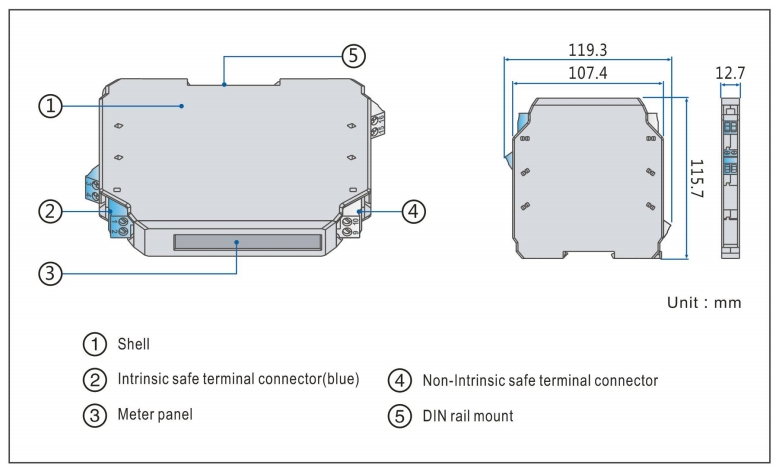

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм Используется. Винтовой клеммник, провод подключается и крепится с помощью винтов M3.

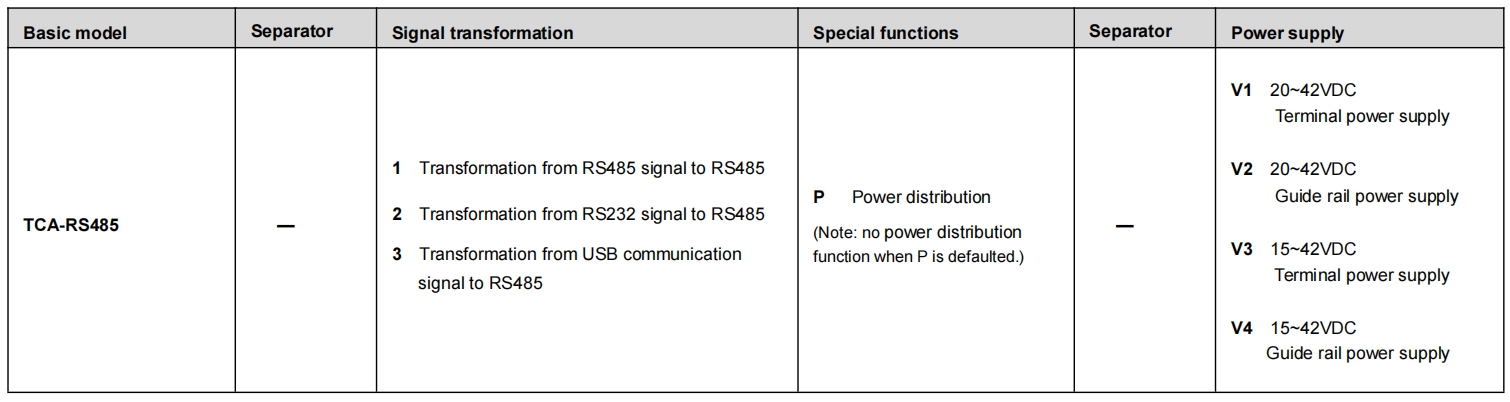

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-RS485-1P-V1 …… RS485 I Изолирующий устройство для связи с внутренней безопасностью (12 В распределение питания, преобразование сигнала RS485 в RS485,

20–42 В пост. тока, клеммный источник питания)

Пример 2. TCA-RS485-2-V2 …… RS485 I Изолирующий устройство для связи с внутренней безопасностью Преобразование сигнала RS232 в RS485, 20~42 В пост. тока Источник питания направляющей полосы )

Примечание: Если вы выбираете продукты с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

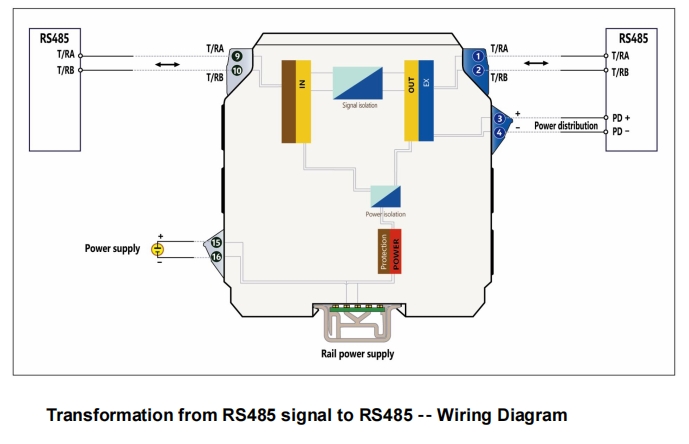

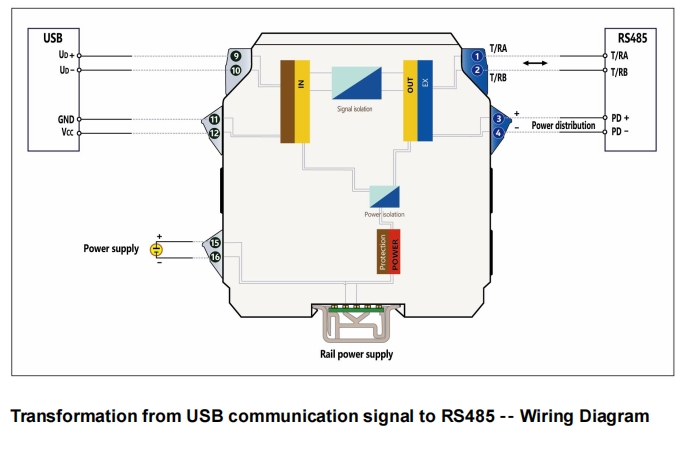

■ Блок-схема/монтажная схема
