TCA-TP11BJ Изолирующий устройство настройки универсальной сигнальной тревоги с взрывозащитой "взрывобезопасный"

Для TCA-TP11BJ добавлен один комплект релейных контактов на основе универсального изолятора с искробезопасным входом сигнала для сигнального выхода распределения питания, тока, теплового сопротивления, термопары, милливольтного сигнала, скользящего сопротивления и т.д.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 Для TCA-TP11BJ один набор релейных контактов добавлен на основе универсального сигнального входа Искробезопасный изолятор для сигнального выхода распределения питания, тока, теплового сопротивления, Термопара, милливольтный сигнал, скользящее сопротивление и т.д. Обладают функцией изоляции Искробезопасный изолятор, это многофункциональный искробезопасный прибор, интегрирующий сигнализацию, Передача сигнала и изоляция.

 Безопасный универсальный изолятор сигнала переключает входные сигналы, такие как распределение питания, ток, Термопара, тепловое сопротивление, милливольт и скользящее сопротивление в различных режимах подключения. Вход сигналы могут завершить настройки конфигурации с помощью калибровочного программного обеспечения и интерфейсы (аксессуары опциональны). Параметры конфигурации включают только три пункта, а именно сигналы (или выпускной), нулевая точка и полный масштаб, которые можно проводить в состоянии отсутствия питания. Точность после нормального использования превышает 0,03%FS. Вход открытый или замкнутый на короткое замыкание, выход выше высокий предел или ниже низкого предела, значение конфигурации по умолчанию выводится как больше

22 мА. Конфигурацию также можно сбросить.

 Диапазон входного термического сопротивления: 10 Ом ~ 400 Ом; минимальное разрешение: ±2 мОм; стабильность: ±3 мОм. Когда Погрешность компенсирующего провода при трёхпроводном входе составляет не менее 50 ℃ диапазон (Pt100), добавка Погрешность не превышает ±0,02 ℃ .

 Диапазон входного напряжения термопары: 4–80 мВ; минимальное разрешение: ±1 мкВ; стабильность: ±2 мкВ. Погрешность аддитивной компенсации холодного соединения не превышает ±1. ℃ .

 Максимальный диапазон сопротивления скольжения составляет 0–500 Ом. Когда диапазон меньше 50 Ом, Для подключений следует использовать трёхпроводную форму. Режим ввода компенсирует погрешность проводов. Точность ±0,05% от ФП.

 Максимальный диапазон DC милливольт должен составлять 0~100 мВDC, а минимальный — 0–5 мВ пост. тока с точностью ±0,05%FS. Минимальное разрешение: 1 мкВ; стабильность: 2 мкВ; температура Дрейф: ±20 ч.д.м./ ℃ .

 Напряжение распределения питания превышает 16 В пост. тока. Ток ограничения на выходе системы распределения питания Может быть настроен по мере необходимости, но должен быть указан при заказе. Заводской стандарт — 28 мА. (±2 мА).

 Для распределения мощности или входа/выхода тока типичное значение точности составляет ±0,05% FS; а Дрейф температуры составляет ±0,1 мкА/ ℃ .

 Выходной сигнал может быть расширен с 4~20 мА до 0~20 мА.

 Выходная самонастраиваемая нагрузка составляет 0–800 Ом

 Диапазон источника питания может быть выбран в пределах 20–42 В пост. тока или 15–42 В пост. тока.

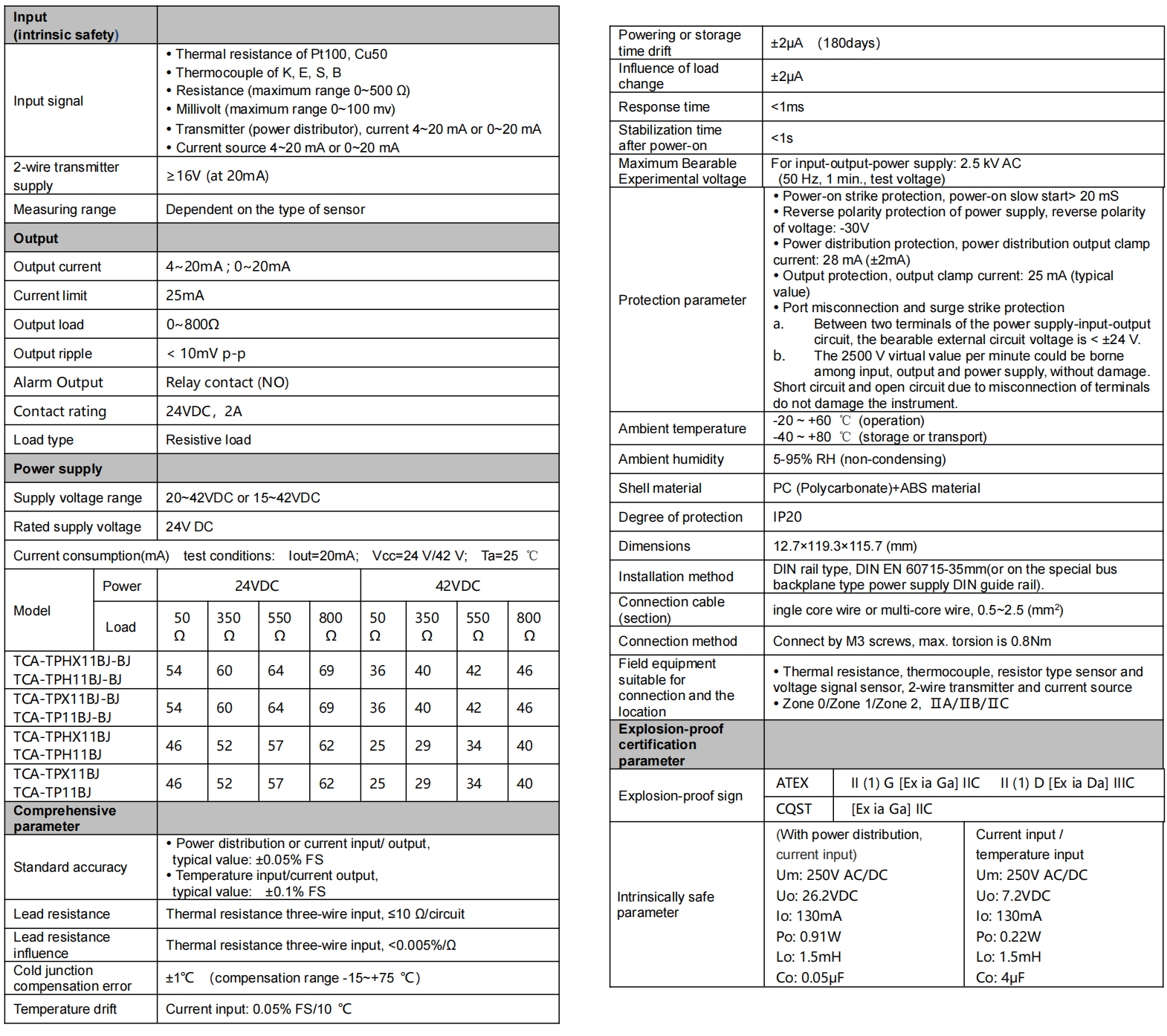

 Смотрите «Технический лист данных» в спецификациях для текущего потребления или других функциональных параметров indices.

 Приборные панели для универсального сигнального изолятора настройки сигнализации включают два типа: ЖК-дисплей и светодиодный. Подсветка. ЖК-дисплей может отображать входное значение, выходное значение или номер позиции, необходимый для Пользователь. В случае отсутствия ЖК-дисплея для приборной панели должно использоваться светодиодное подсветочное решение. После этого Питание включено, модель на панели подсвечивается с помощью светодиодной подсветки.

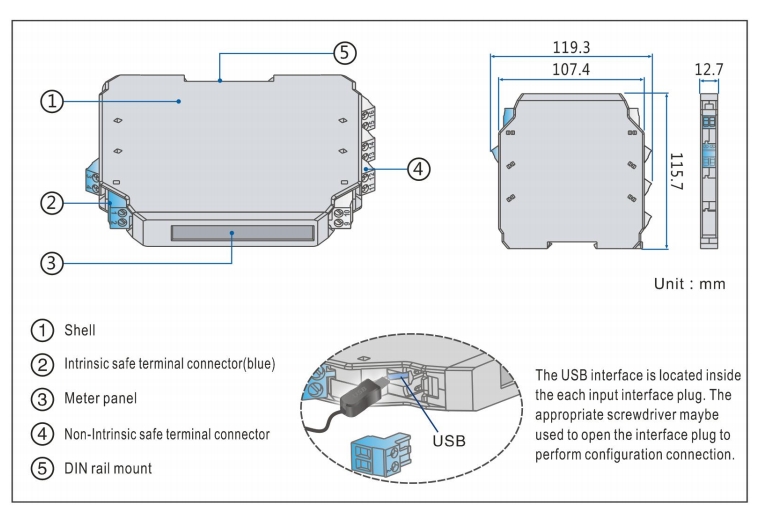

 Используется крепёжная конструкция с установкой на 35-миллиметровую стандартную DIN-рейку зажимного типа. Винтовой клеммник, провод подключается и крепится с помощью винтов M3.

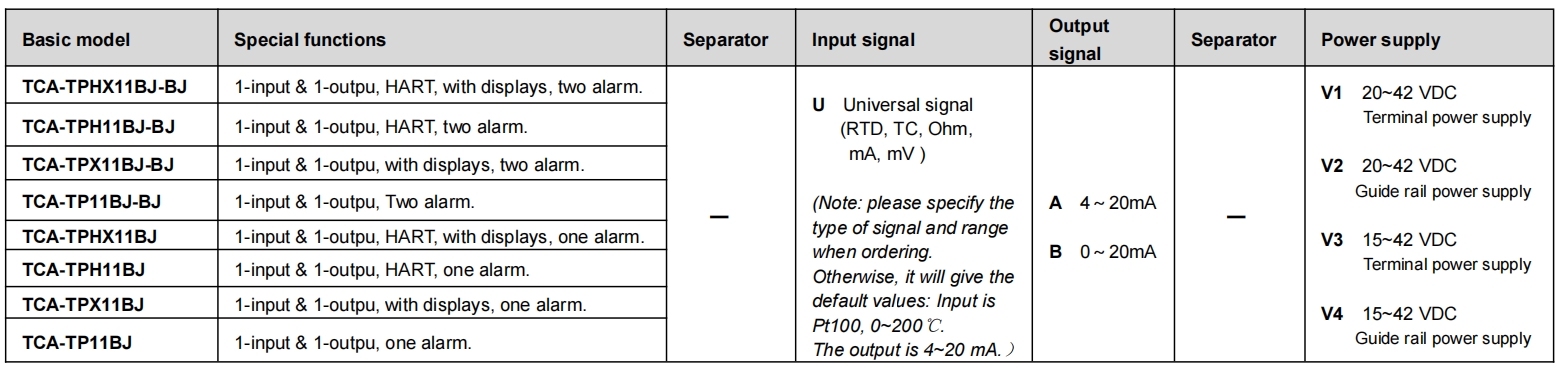

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-TPHX11BJ-BJ-UA-V1 …… Внутриконтурный изолирующий устройство настройки универсального сигнального оповещения, связь HART, с дисплеями, два оповещения

( Pt100， 0–300 ℃ входное воздействиевозможности ， Выход 4~20 мА ， Терминальный блок питания 20~42 В пост. тока )

Пример 2. TCA-TP11BJ-UA-V2……Изолирующий устройство настройки универсальной сигнальной тревоги с взрывозащитой, одна тревога ( Вход 4–20 мА ， Выход 4~20 мА ， Силовое питание направляющей 20~42 В пост. тока )

Примечание: Если вы выбираете продукты с шинным питанием, пожалуйста, также заказывайте специальный блок питания на DIN-рейку.

Дополнительные аксессуары:  Калиброванное программное обеспечение CRFW-2000 для ПК с Windows XP и Windows 7

 Калибровочный интерфейс CR-2206 для общих продуктов

 Общий интерфейс калибровки Android FAIF-1904

 Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

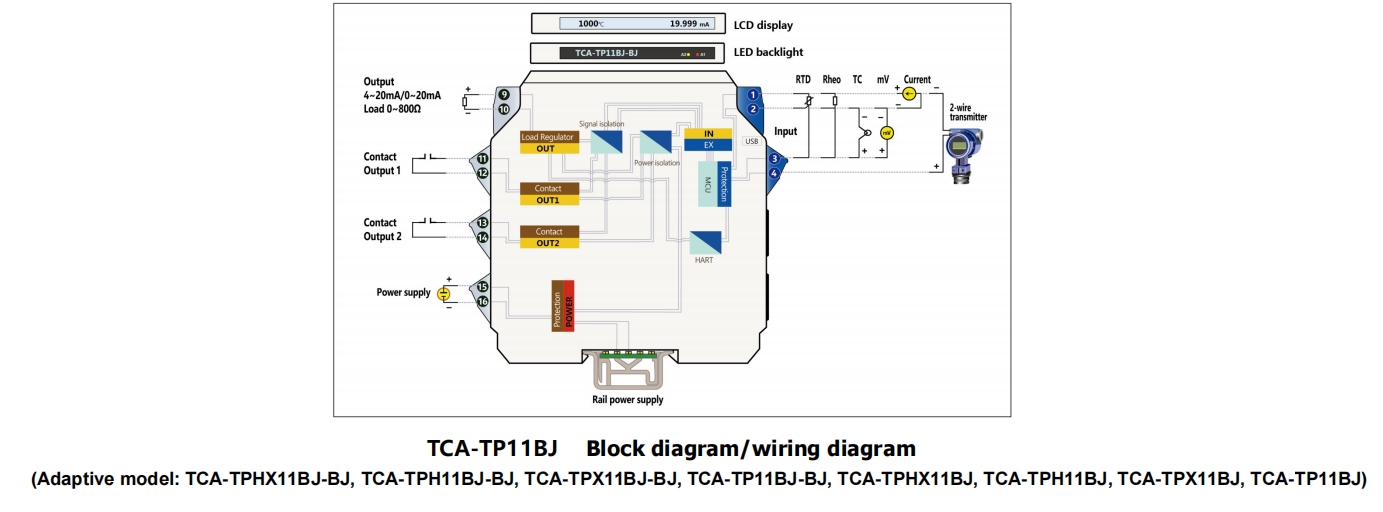

■ Блок-схема/монтажная схема
