Датчик уровня для дозатора жидкости в трубке высокотемпературного типа Vacorda
Измеряя ряд 300, 500, 800, 1100, 1400,1700,2000 мм (выполненный на заказ)
Индикация режима одноцветный, двухцветный (красный как паровые фазы, зеленый как жидкость)
Материал сталь углерода, 304,316Л, 1Кр18Ни9Ти, 0Кр18Ни9, 304 с подкладкой ПТФЭ
Номинальное давление PN6-PN100(× 0.1МПа), 304 ПТФЭ≤ ПН40, ПП≤ 100 ° К
Процесс Фланец DN20/RF HG/T 20592-09
Интерфейс теплового пара ZG1/2 "с наружной резьбой
Давление пара жары ≤ 1.0Мпа
Эклектичный топление само-ограничиваясь топление температуры (ненужное для противокоррозионного типа)
Давление стального шарика Само-заключительное ≥ 0.3Мпа
Электропитание 24V DC, 36V AC
Температура окружающей среды -- 70 ℃ ~ 450 ℃
Категория:
Ключевые слова:
Детали продукта

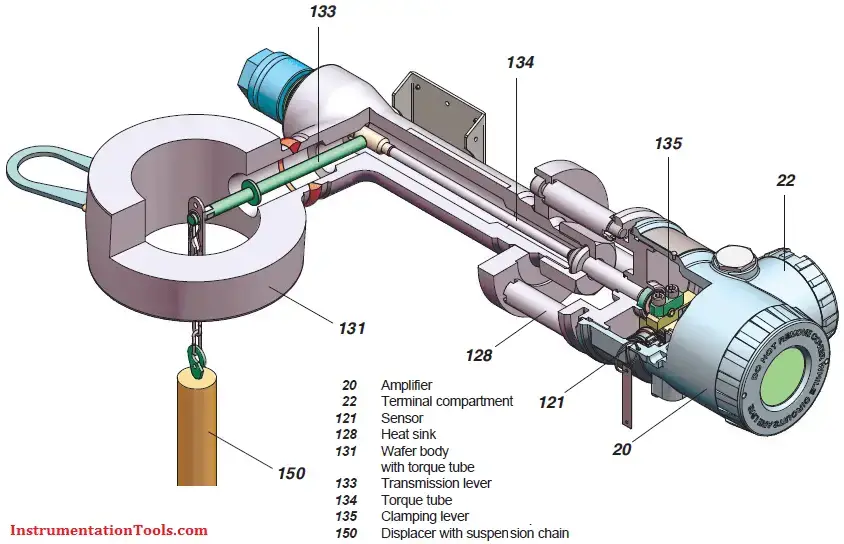

Сила выталкивающего действия поплавка передаётся через передаточный рычаг и крутящую трубку на рабочий стержень датчика, где она воздействует на свободный конец чувствительного элемента. На чувствительный элемент нанесены четыре тонкопленочных металлических тензометра, сопротивление которых изменяется в зависимости от растяжения или сжатия. Эти четыре тонкопленочных металлических тензометра соединены в полную мостовую схему Уитстона, питаемую от усилителя.
Напряжение на участке диагонального моста, пропорциональное действительному весу, подаётся в качестве входного сигнала на электронный усилитель. Это напряжение преобразуется с помощью электронного усилителя в выходной сигнал 4–20 мА или цифровой двухпроводной сигнал. Усилитель питается от цепи сигнального тока в двухпроводном режиме.
Интеллектуальный датчик уровня типа HKD 3000 — это датчик уровня, разработанный с использованием зарубежных технологий. Он состоит из интеллектуального процессорного блока, измерительной камеры, внутреннего поплавка и узла торсионной трубки. Изменения уровня измеряемой среды вызывают изменения в внутренней плавучести поплавка. Изменяющаяся сила приводит к изменению результирующей силы торсионной трубки и передаётся на узел торсионной трубки, благодаря чему торсионная трубка и сердечник отклоняются синхронно. Датчик, установленный на валу, регистрирует перемещение этого отклонения, а интеллектуальный процессор преобразует это перемещение в сигнал выходного тока 4–20 мА. Интеллектуальный процессор способен обнаруживать изменения температуры окружающей среды и линейно компенсировать выходной сигнал. Он также может компенсировать изменения плотности жидкости, вызванные изменениями технологической температуры.
Интеллектуальный датчик уровня жидкости (предельного уровня) серии HKD3000 обеспечивает стандартный выходной сигнал тока 4–20 мА, встроенный ЖК-дисплей для отображения уровня жидкости на месте и может предоставлять такие коммуникационные функции, как HART.
Технические параметры уровнемера парового котла
| Рекомендуемое расстояние между центрами: |
300, 500, 800, 1100, 1400, 1700, 2000 мм (на заказ) |
| Указать режим: |
Одноцветный, двухцветный (красный — как паровая фаза, зелёный — как жидкость) |
| Материал: |
углеродистая сталь, 304, 316L, 1Cr18Ni9Ti, 0Cr18Ni9, 304 с футеровкой из ПТФЭ |
| Номинальное давление: |
PN6–PN100( × 0,1 МПа) |
| 304 + ПТФЭ ≤ PN40 |
|
| ПП ≤ 100 °C |
|
| Процессный фланец: |
DN20/RF HG/T 20592-09 |
| Интерфейс тепло-пар: |
ZG1/2" наружная резьба для болта |
| Давление парового тепла: |
≤ 1.0Mpa |
| Эклектичное отопление: |
Саморегулирующееся температурное отопление (не требуется для антикоррозийного типа) |
| Самозакрывающееся давление стального шарика: |
≥ 0.3Mpa |
| Блок питания: |
24 В пост. тока, 36 В перем. тока |
| Температура окружающей среды: |
- -70℃~+450℃ |
