Универсальный изолятор сигнала TC-TP, защитный барьер

TC-TP используется для ввода тока, теплового сопротивления, термопары, милливольта, скользящего сопротивления и других сигналов

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TC-TP используется для ввода тока, теплового сопротивления, термопары, милливольта, скольжения

сопротивление и другие сигналы; обеспечить распределение питания для полевого передатчика и

Получить текущий сигнал, поступающий от передатчика. После изоляции он преобразует его в

стандартный токовый сигнал, а затем передаёт его в системы управления или другие приборы.

 Универсальный изолятор сигнала переключает входные сигналы, такие как распределение питания, ток,

Термопара, тепловое сопротивление, милливольт и скользящее сопротивление в различных режимах подключения проводки.

Входные сигналы могут завершить настройки конфигурации с помощью калибровочного программного обеспечения.

и интерфейсы (аксессуары опциональны). Параметры конфигурации включают только три пункта, а именно:

сигналы (или градуировка), нулевая точка и полный масштаб, которые могут быть проведены в состоянии отсутствия

Мощность. Точность после нормальной эксплуатации превышает 0,03%FS. Вход — разомкнутый или короткий замыкание

цепь, выход находится выше верхнего предела или ниже нижнего предела, значение по умолчанию которой

Конфигурация выводится выше 22 мА. Конфигурацию также можно сбросить.

 Диапазон входного термического сопротивления: 10 Ом ~ 400 Ом; минимальное разрешение: ±2 мОм; стабильность: ±3 мОм.

Когда погрешность компенсирующего провода при трёхпроводном вводе не менее 50 ℃ диапазон (Pt100),

Погрешность добавления не превышает ±0,02 ℃ .

 Диапазон входного напряжения термопары: 4–80 мВ; минимальное разрешение: ±1 мкВ; стабильность:

±2 мкВ. Добавочная погрешность компенсации холодного соединения не превышает ±1 ℃ .

 Максимальный диапазон сопротивления скольжения составляет 0–500 Ом. Когда диапазон меньше 50 Ом,

Для подключений следует использовать трёхпроводную форму. Режим ввода компенсирует погрешность проводки.

Точность ±0,05% от диапазона измерений

 Максимальный диапазон DC милливольта должен составлять 0~100 мВDC, а минимальный —

0–5 мВ пост. тока, с точностью ±0,05%ФШ. Минимальное разрешение: 1 мкВ; стабильность: 2 мкВ;

дрейф температуры: ±20 ч.д.м./ ℃ .

 Напряжение распределения питания превышает 16 В пост. тока. Клемма выхода распределения питания

Ток может быть настроен по мере необходимости, но должен быть указан при заказе. Завод

По умолчанию — 28 мА (±2 мА).

 Для распределения мощности или входа/выхода тока типичное значение точности составляет ±0,05% FS;

и температурная дрейф составляет ±0,1 мкА/ ℃ .

 Выходной сигнал может быть расширен с 4~20 мА до 0~20 мА.

 Самоадаптируемая нагрузка на выходе составляет 0–800 Ом (Примечание: нагрузка с 1 входом и 3 выходами — 0–550 Ом, и

Нагрузка с 1 входом и 4 выходами составляет от 0 до 350 Ом.

 Диапазон источника питания может быть выбран в пределах 20–42 В пост. тока или 15–42 В пост. тока.

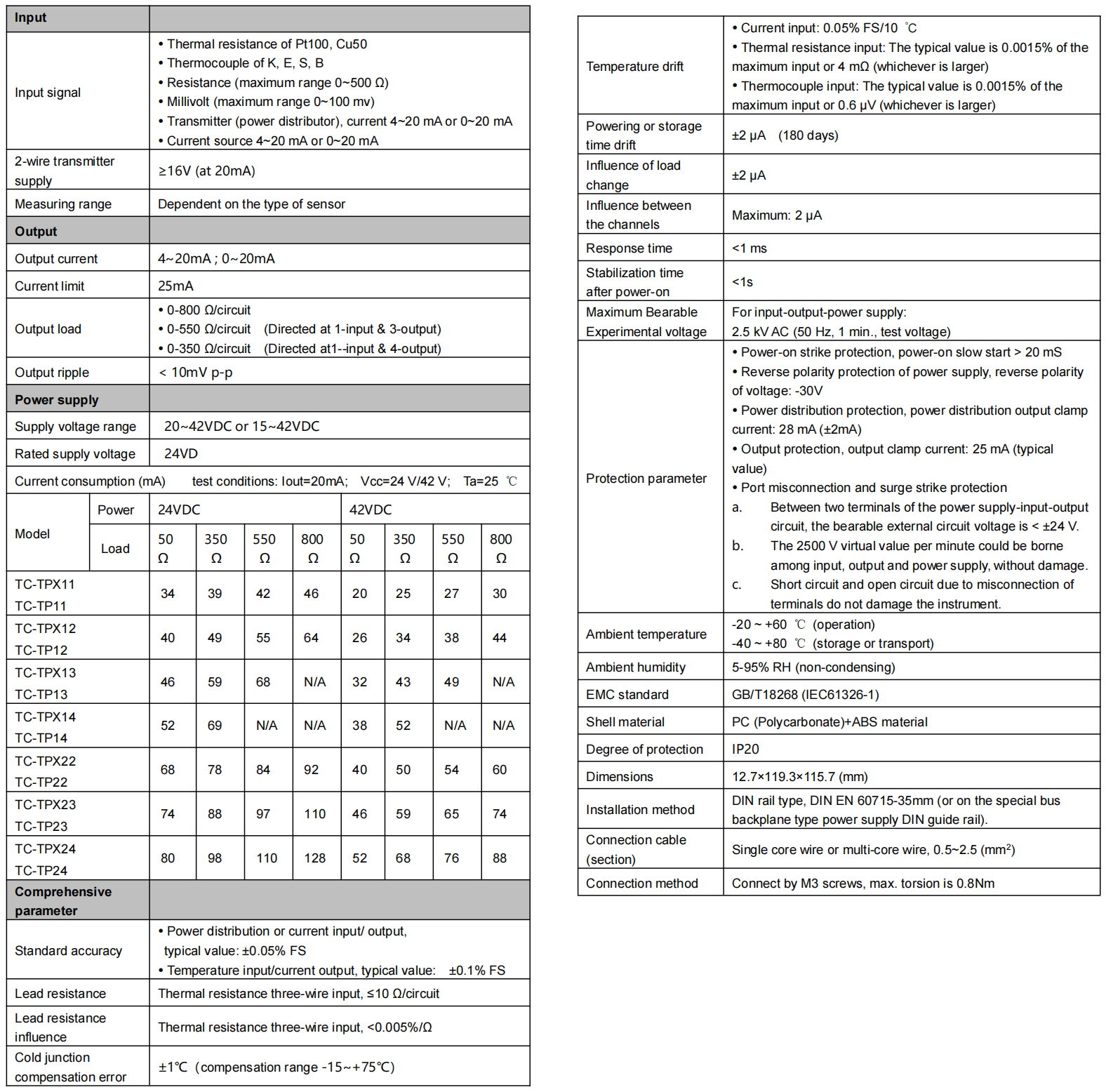

 Смотрите «Технический лист данных» в спецификациях для текущего потребления или другого

Функциональные индексы.

 Панели приборов для универсальных изоляторов сигналов включают два типа: ЖК-дисплей и светодиодные индикаторы

Подсветка. ЖК-дисплей может отображать входное значение, выходное значение или номер позиции

требуемое пользователем. В случае отсутствия ЖК-дисплея должно использоваться светодиодное подсветочное решение для

Приборная панель. После включения питания модель на панели начинает светиться благодаря

Средства светодиодной подсветки.

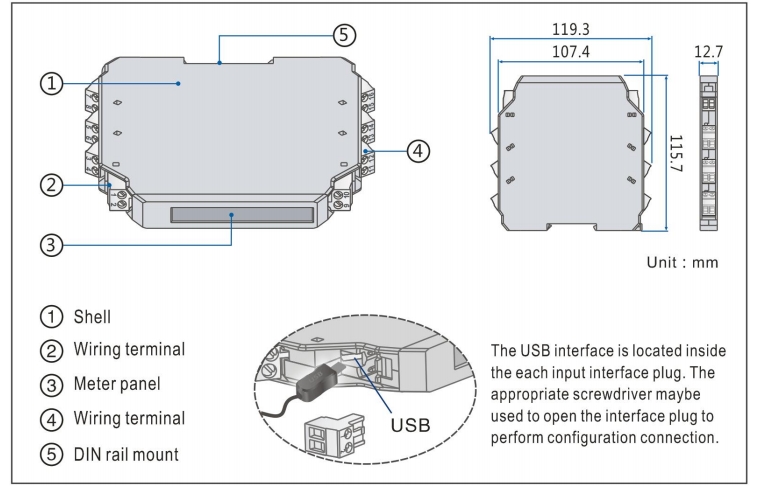

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм является

Используется. Винтовой клеммник, провод подключается и крепится винтами M3.

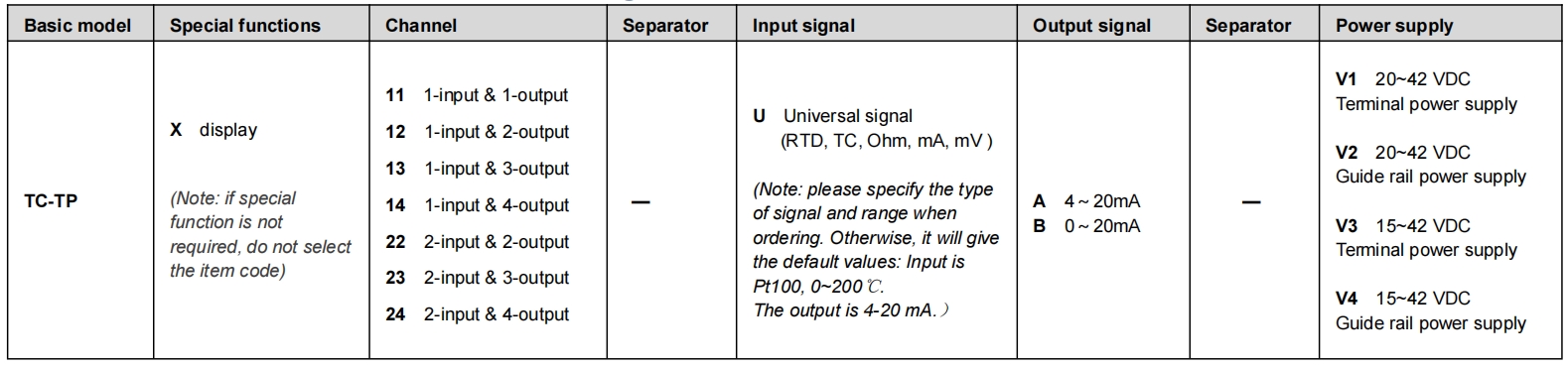

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TC-TP11-UB-V1……1 вход и 1 выход, Универсальный изолятор сигнала (пользователь должен установить параметры ： с распределением питания, вход 0–20 мА, выход 0–20 мА, терминальный источник питания 20–42 В пост. тока)

Пример 2. TC-TPX13-UA-V1……1 вход и 3 выхода, универсальный изолятор сигнала, с дисплеями (пользователь должен установить параметры ： Вход 4–20 мА, выход 4–20 мА, терминальное питание 20–42 В пост. тока)

Пример 3. TC-TPX22-UA-V2……2 входа и 2 выхода, универсальный изолятор сигнала, с дисплеями (пользователь должен установить параметры ： Pt100, 0–300 ℃ вход, выход 4–20 мА, питание на направляющей шине 20–42 В пост. тока)

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, также заказывайте специальный блок питания на DIN-рейку. .

Дополнительные аксессуары:

 Калиброванное программное обеспечение CRFW-2000 для ПК с Windows XP и Windows 7

 Калибровочный интерфейс CR-2206 для общих продуктов

 Общий интерфейс калибровки Android FAIF-1904

 Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

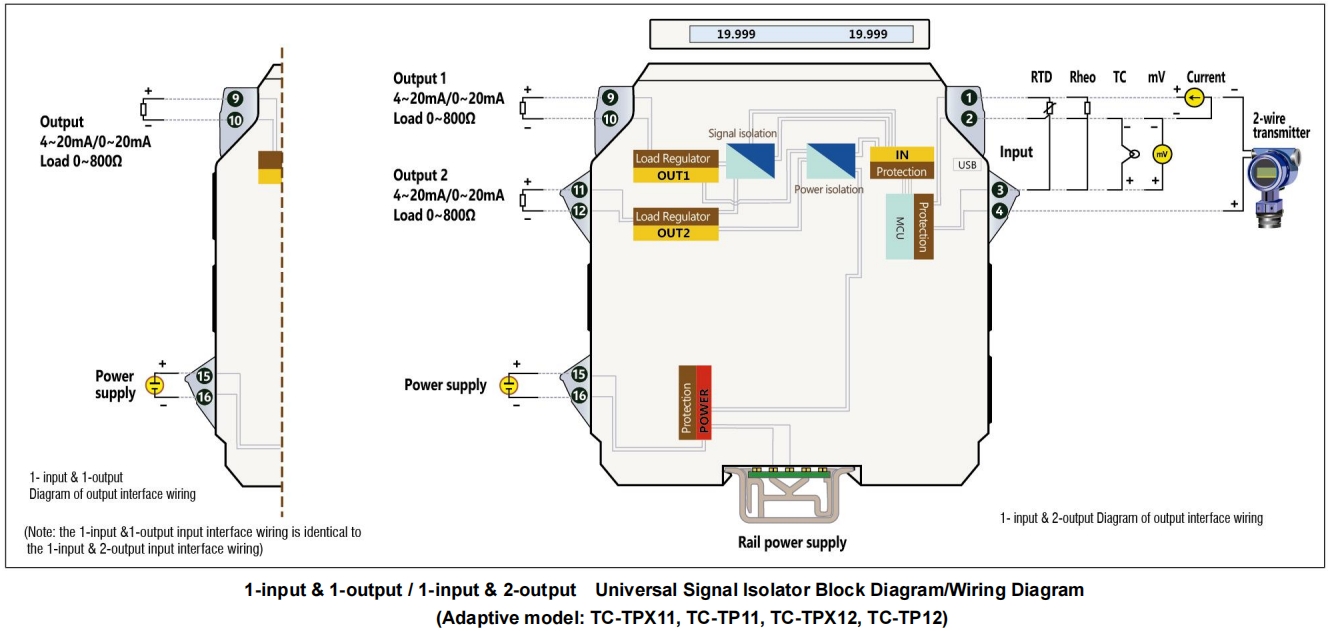

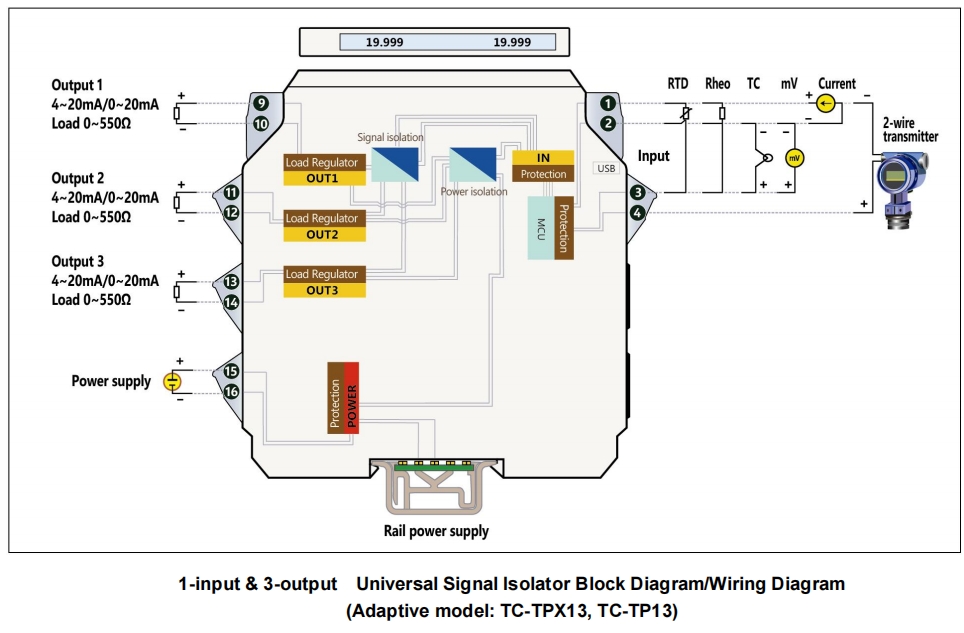

■ Блок-схема/монтажная схема
