Пассивный изолятор TC-WY

Пассивный изолятор TC-WY имеет входной токовый сигнал 4–20 мА и выходной токовый сигнал 4–20 мА. Дополнительный изолятор сигнала для питания не требуется.

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 Пассивный изолятор TC-WY имеет входной токовый сигнал 4~20 мА и выходной токовый сигнал 4~20 мА Выход. Дополнительный изолятор сигнала для питания не требуется.

 В принципе, пассивный изолятор представляет собой трансформатор тока с модулятором и демодулятором. цепи в передней и задней секциях. Коэффициент взаимной индукции — 1:1. Нет питания Потребуется питание. Энергия для преобразования изоляции поступает от входного сигнального тока Питание. Внешняя характеристика показывает падение напряжения пассивного изолятора. TC-WY Падение напряжения < 2 В пост. тока; потребляемая мощность: (20 мА × 2 В =) 40 мВт. Эта часть мощности в основном потребляется на схеме модулятора и демодулятора, а также на проводе трансформатора Сопротивление.

 Внутреннее сопротивление трансформатора тока не является идеальным значением (бесконечным). Это легко сделать измерить значение удельного сопротивления. Например: если изменение нагрузки составляет 50 Ом, и Изменение выходного тока составляет 5 мкА, внутреннее сопротивление трансформатора тока — (20 мА × 50 Ом / 5 мкА =) 200 кОм. Он подключен параллельно нагрузке. Таким образом, выходной сигнал будет шунтирован. Эта часть шунта показана в текущем преобразовании энергопотребления. Трансформатор тока. Хотя он довольно маленький, он может влиять на точность выходного тока. Например: когда нагрузка составляет 600 Ом, а напряжение на нагрузке равно (20 мА × 600 Ом =) 12 В; шунт внутреннее сопротивление 200 КОм составляет (12 В / 200 КОм =) 60 мкА, и выходной ток будет Снижено на 60 мкА, что составляет 19,94 мА. Точность составляет всего около 0,4% от полной шкалы.

 Чтобы уменьшить вышеупомянутую ошибку, TC-WY компенсирует внутренний шунт сопротивления трансформатора тока пропорционально, путем определения напряжения нагрузки. В этом Таким образом, влияние изменения нагрузки на выходной сигнал можно снизить более чем в 20 раз. Типичное значение составляет <±0,01% FS.

 Структура пассивного изолятора проста. Он гибок в использовании. Но следует обратить внимание оплачивается во время использования:

1. Необходимо повысить нагрузочную способность входного токового сигнала. Например, когда падение напряжения на пассивном изоляторе составляет 2 В, а входной ток — 20 мА, эквивалентное Нагрузка составляет 100 Ом. Если выходная нагрузка равна 250 Ом, то пропускная способность входного токового сигнала необходимо увеличить до 350 Ом.

2 . Работа с небольшой нагрузкой не позволяет экономить энергию. Например, когда входное сопротивление ПЛК составляет При сопротивлении 50 Ом и токе на входе 20 мА падение напряжения на нагрузке составляет 1 В. Вместе с падением напряжения (3 V) эффективность изолятора составляет всего 33%.

3 . При использовании в условиях тяжёлой нагрузки и высоких температур, оно легко подвергается Токовый трансформатор, чтобы войти в состояние магнитной насыщенности. Пожалуйста, убедитесь, что обслуживание окружающая температура не выше 60 ℃ .

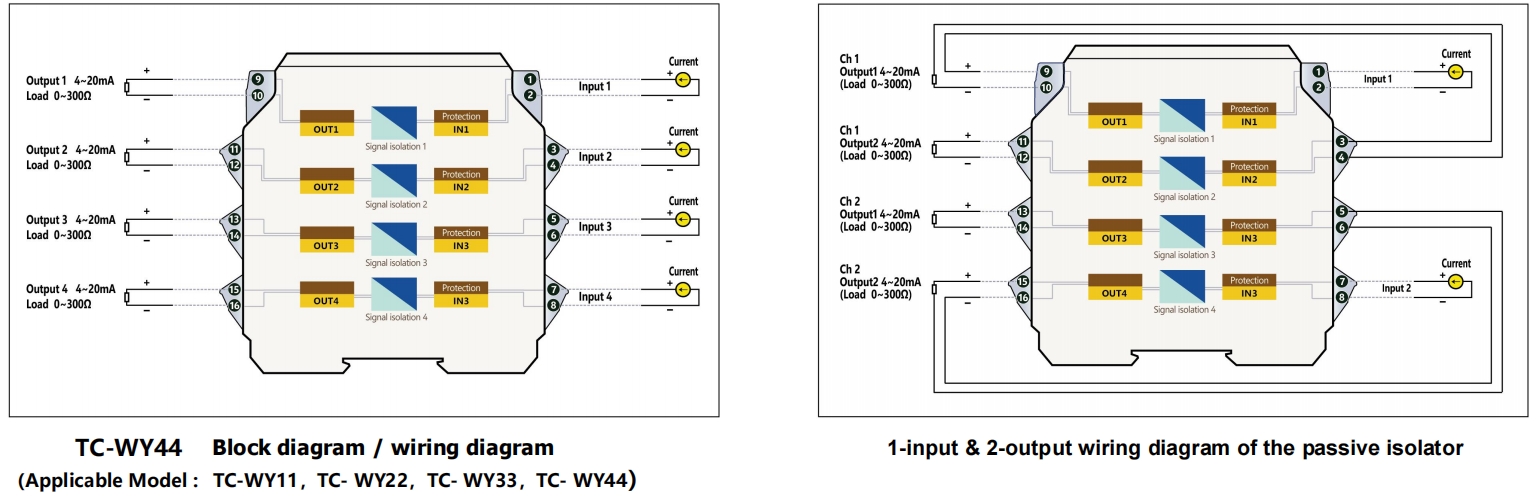

4 . Поскольку не существует модели продукта с 1 входом и 2 выходами, при использовании малых нагрузок (например, 50 Ом), два канала последовательно могут использоваться для достижения 1 входа и 2 выходов (см. Схема подключения пассивного изолятора с 1 входом и 2 выходами. Пропускная способность входа Текущий сигнал необходимо усилить, однако с 50 Ом до по крайней мере 2 (100+50=) 300 Ом.

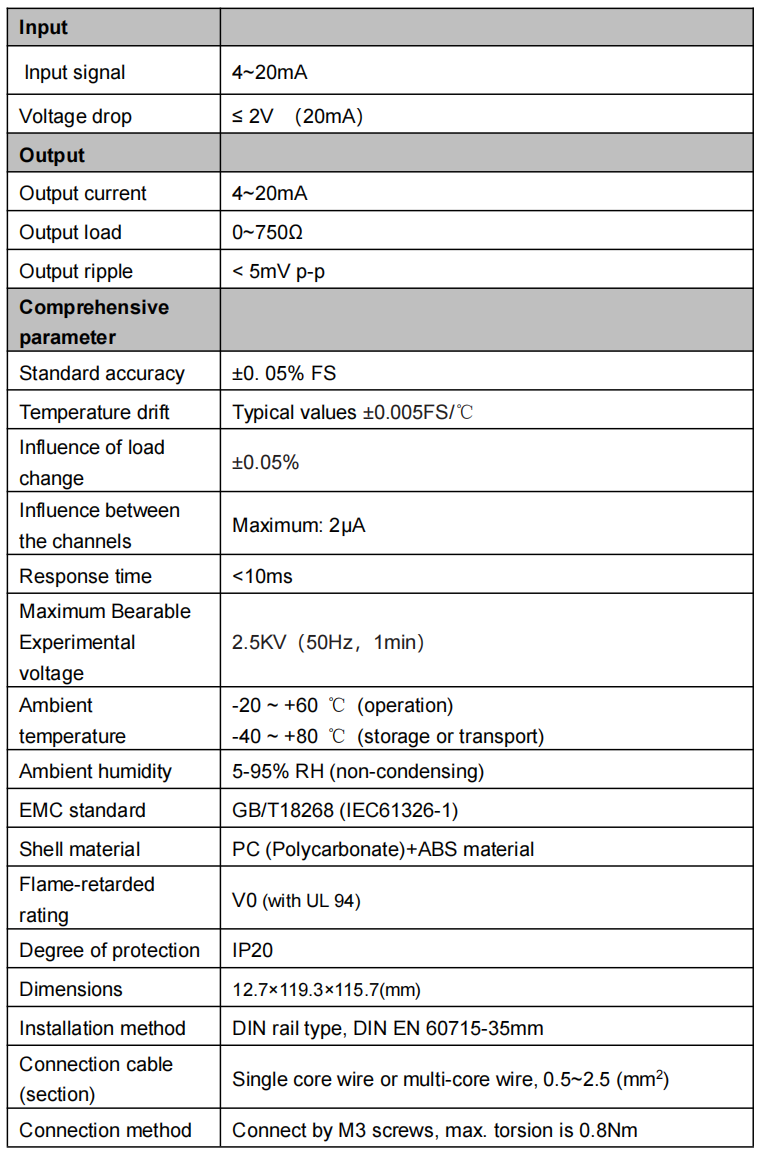

 Точность ±0,05% FS, температурный дрейф: типичное значение < ±0,005 FS/ ℃ .

 Когда падение напряжения составляет менее 2 В пост. тока, выходная нагрузка — от 0 до 750 Ом, а ошибка изменения нагрузки — менее ±3. мкА/750 Ом.

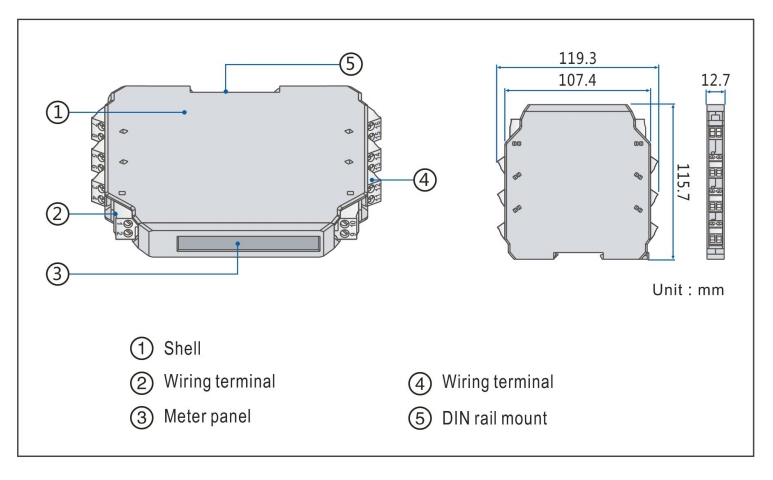

 Конструкция зажимного типа, с габаритными размерами 12,7 × 119,3 × 115,7 мм. Стандартная Используется установка с зажимным типом DIN-рейки 35 мм.

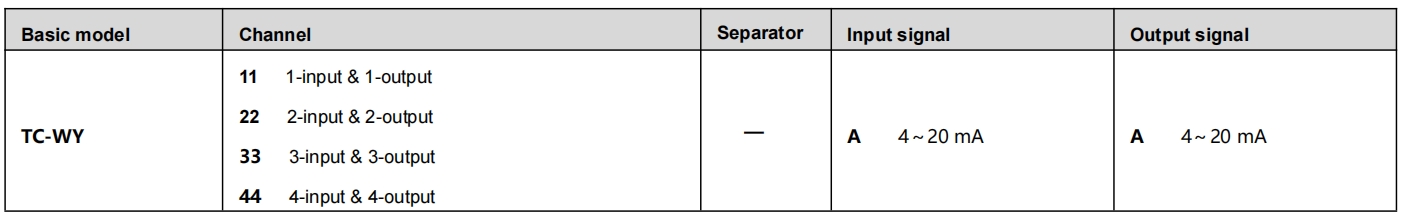

■ Модель, выбор модели и заказ
