Тепловой преобразователь сопротивления TC-RTD

Изолирующий ввод симулированного термического сопротивления TC-RTD — это температурный передатчик, который преобразует значение термического сопротивления на объекте в стандартный ток.

Категория:

Изолятор сигнала

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 Изолирующий входной элемент симулированного термического сопротивления TC-RTD является температурным передатчиком.

который преобразует значение теплового сопротивления поля в стандартный ток. Аналоговые схемы полностью

принят. Имитированный термосопротивный температурный передатчик обладает следующими преимуществами:

Нет ошибок разрешения и ошибок периода выборки. Также обладает высокой надежностью без риска полной остановки. 。

Среди всех серийных продуктов TC, если симулированный температурный передатчик используется для

замените универсальный сигнальный изолятор на процессор, эта серия продуктов может использоваться для формирования

система канального прибора в полной симуляции. Как соответствующие продукты системы управления

формируются с помощью одного процессора, что затрудняет достижение функциональной безопасности. Поэтому моделируемый

Температурный передатчик используется в качестве функционального безопасного альтернативного решения для достижения и

Повысить надежность и безопасность системы.

 Типичная точность значения составляет ±0,1% FS. Показатель с завода: ±0,15% FS; метод схемы

Текущая положительная обратная связь используется для достижения линейной коррекции. Расчёт производится

Завершено программным обеспечением управления системой Yutong Series R 1.1. Точность вычислений составляет

±0,03% ФП в целом.

 Градации и диапазоны термического сопротивления, обычно используемые, перечислены в столбце

«модель и выбор модели, а также заказ». Предлагается указать перечисленные диапазоны для сокращения

Время поставки и снижение стоимости должны быть выбраны. Что касается специальных градаций и диапазонов

исключённый из области применения, интеллектуальный универсальный изолятор сигнала TC-TP с собственной взрывобезопасностью может быть

используется вместо этого. Если единичный диапазон велик, требуется дальнейшее обсуждение.

 Ошибка компенсации проводимости: ≤±0,005%/Ом.

 Выходные сигналы 4–20 мА могут быть расширены до 0–20 мА.

 Выходная самонастраиваемая нагрузка составляет 0~800 Ом. Верхний предел выходного тока — 25 мА. Нагрузка

Погрешность изменения < ±2 мкА/800 Ом. Влияние разомкнутой цепи нагрузки на другой выход < ±2 мкА.

 Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

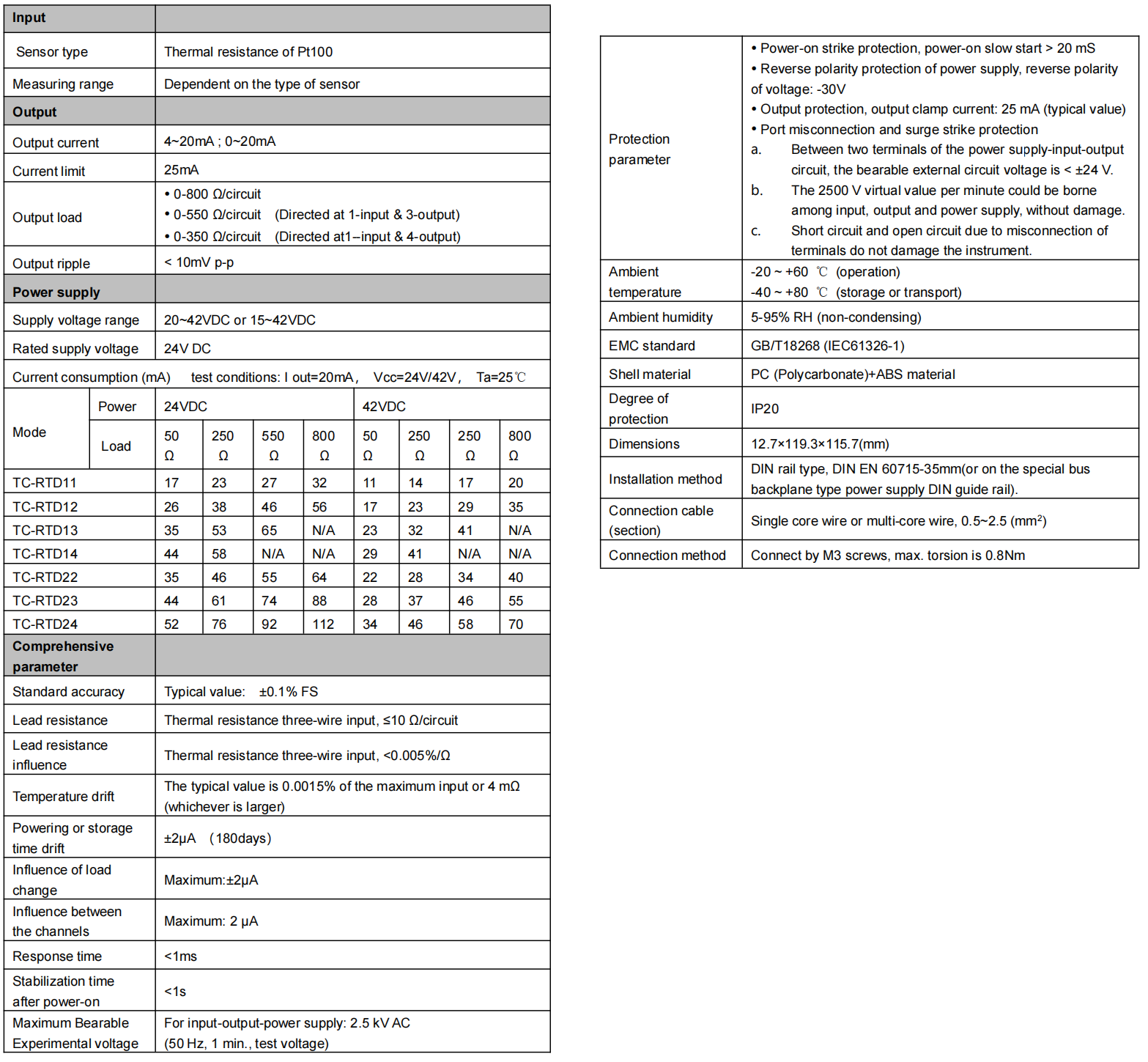

 См. «Технический лист данных» в спецификациях для текущего потребления или другого

Функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания заменён на

модель, напечатанная на приборной панели. После включения питания модель на панели

становится подсвеченным с помощью светодиодной подсветки.

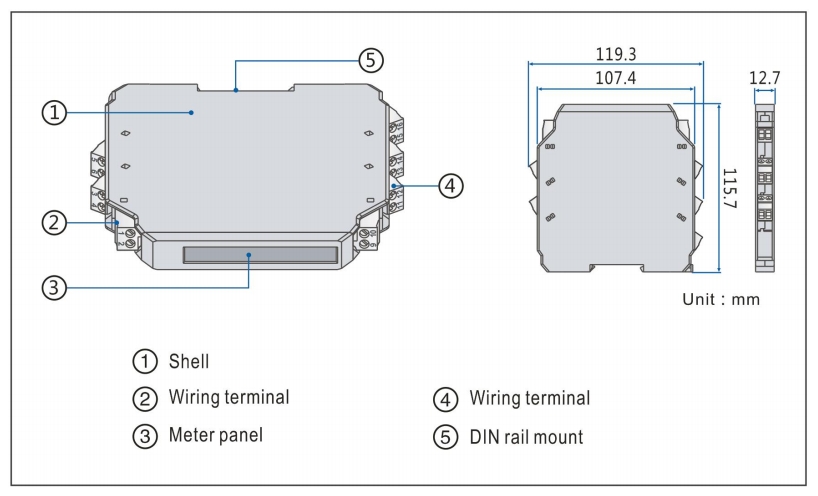

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм является

Используется. Винтовой клеммник, провод подключается и фиксируется с помощью винтов M3.

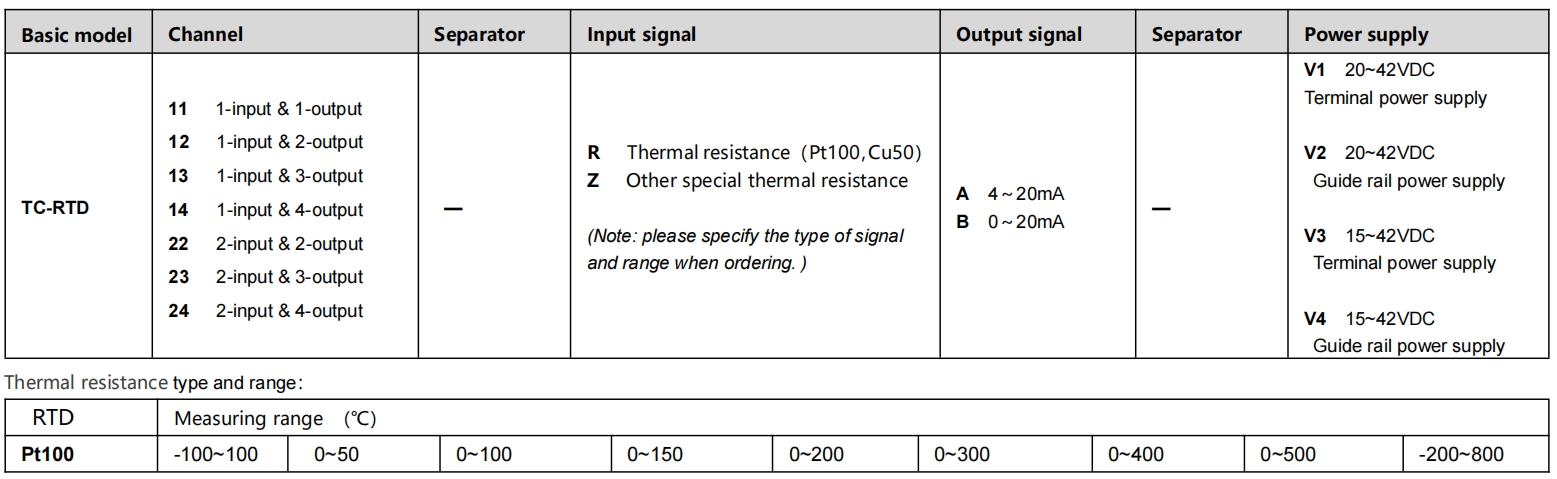

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TC-RTD13-RA-V1 Pt100,0~200…… 1 входной и 3 выходных ， Конвертер теплового сопротивления ( Pt100， 0–200 ℃ входные данные , Выход 4–20 мА, терминальный источник питания 20–42 В пост. тока )

Пример 2. TC-RTD11-ZA-V2 Pt1000, -200~250…… 1 вход & 1 выход ， Конвертер теплового сопротивления ( Pt1000, -200~250 ℃ входные данные , Выход 4–20 мА, питание на направляющей шине 20–42 В пост. тока )

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку. .

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

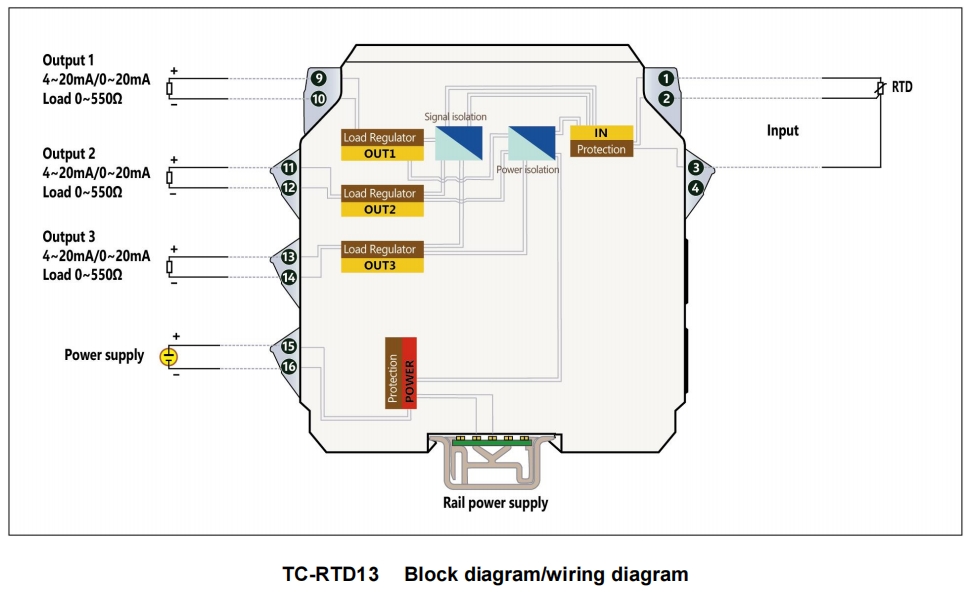

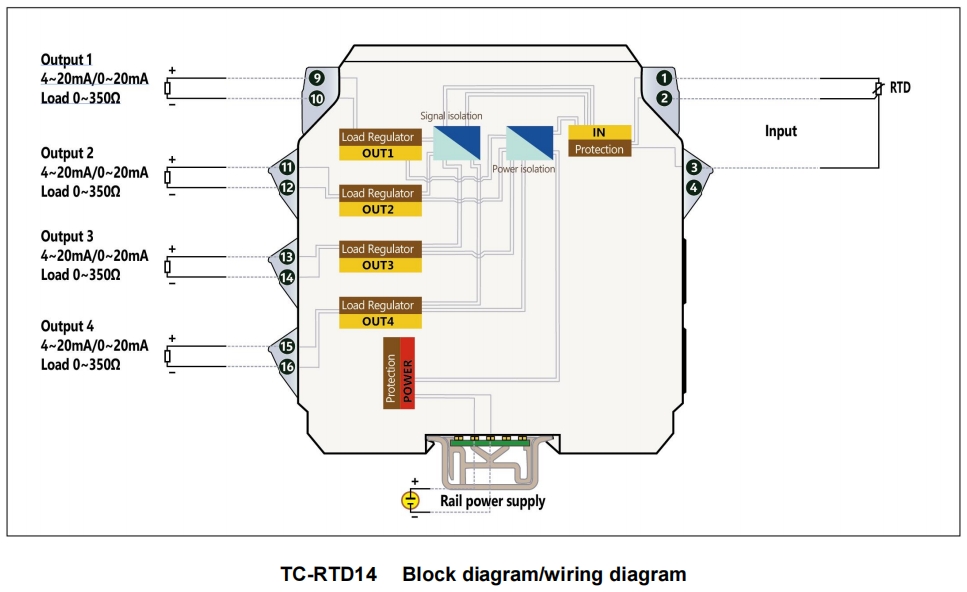

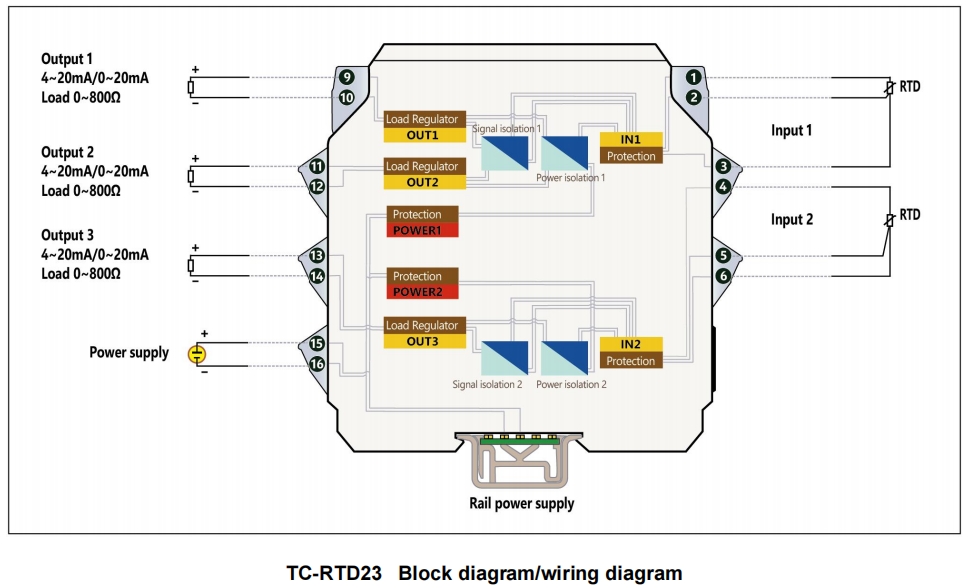

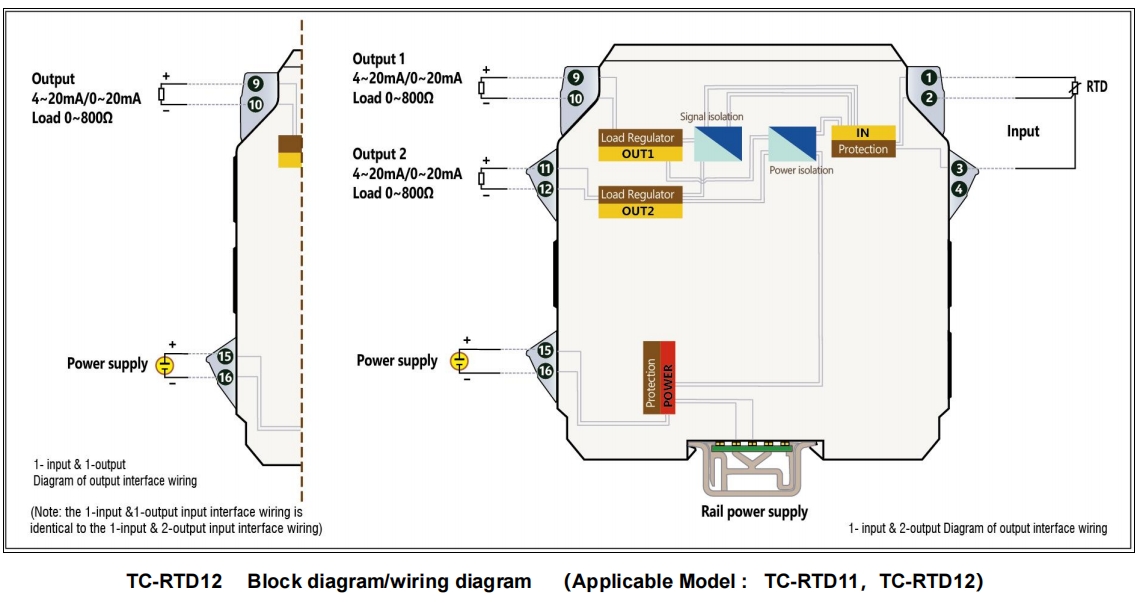

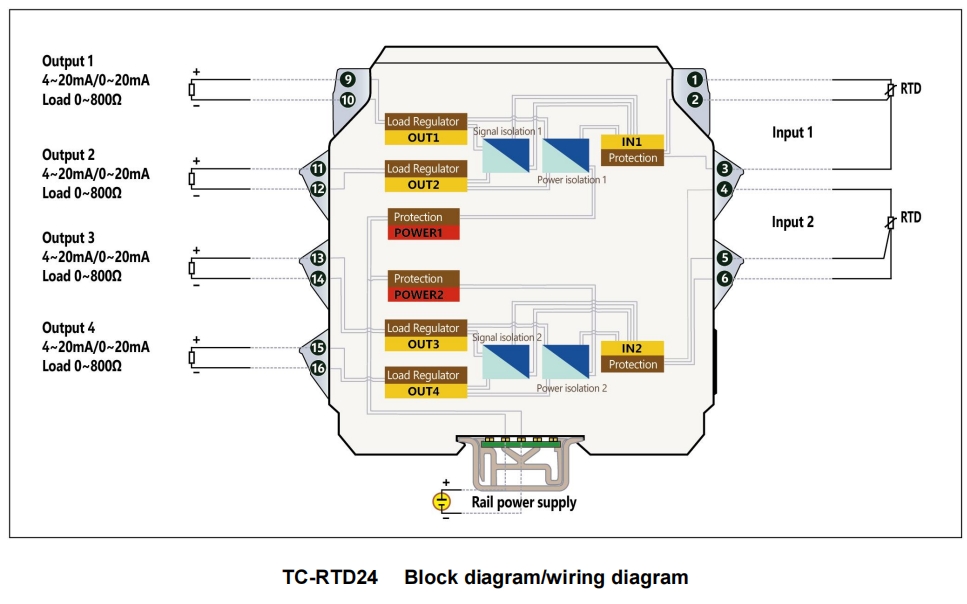

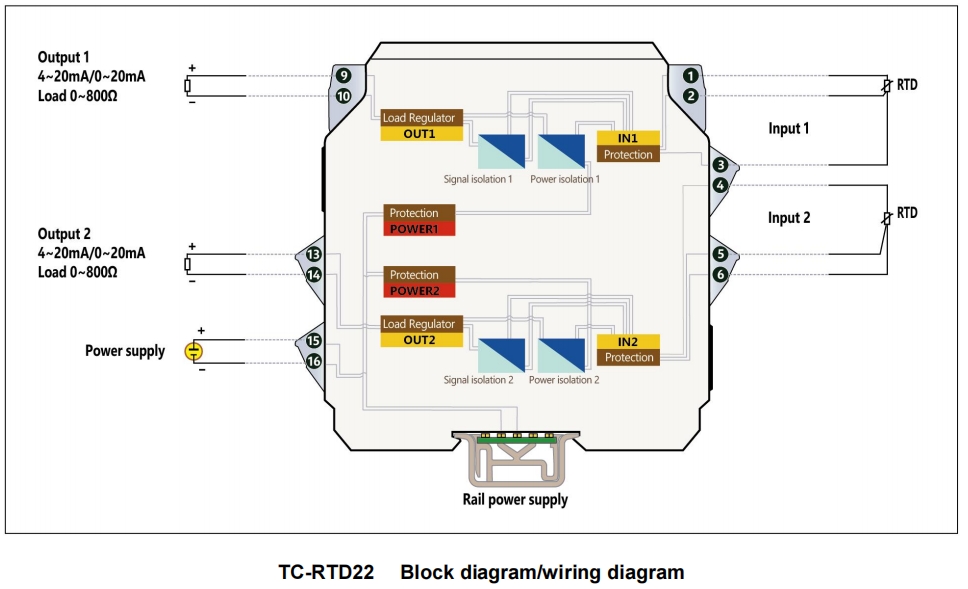

■ Блок-схема/монтажная схема
