TCA-RTD Внутренне безопасный преобразователь термического сопротивления

TCA-RTD, конструктивно безопасный преобразователь теплового сопротивления — это температурный передатчик, который преобразует значение теплового сопротивления на объекте в стандартный ток.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TCA-RTD, конструктивно безопасный преобразователь термосопротивления — это датчик температуры который преобразует значение теплового сопротивления поля в стандартный ток. Аналоговые схемы полностью принят. Симулированный термосопротивный температурный передатчик обладает преимуществами нет ошибки разрешения или ошибки периода выборки. Он обладает высокой надежностью и не имеет мертвой остановки Риск. Из всех серийных изделий TCA, если симулируемый температурный передатчик используется для замены Универсальный сигнальный изолятор с функцией внутренней безопасности и процессором, эта серия продуктов может использоваться для сформировать систему канального инструмента в полной симуляционной природе. Как соответствующие продукты Если в системе управления используется один процессор, сложно достичь функциональной безопасности. Поэтому Симулированный температурный передатчик используется в качестве альтернативного решения функциональной безопасности для Добиться и повысить надежность и безопасность системы.

 Типичная точность значения составляет ±0,1% FS. Показатель с завода: ±0,15% FS; метод цепи для достижения линейной коррекции используется текущая положительная обратная связь. Расчёт производится завершено программным обеспечением управления системой Yutong Series R 1.1. Точность вычислений составляет ±0,03% FS в целом.

 Градации и диапазоны термического сопротивления, обычно используемые, перечислены в столбце «модель и выбор и заказ модели». Предлагается указанные диапазоны для сокращения Время поставки и снижение стоимости могут быть выбраны. Что касается специальных градаций и диапазонов исключённый из области применения, интеллектуальный изолятор с взрывозащитой по стандарту TCA-TP для универсальных сигналов использоваться вместо этого. Если единичный диапазон велик, требуется дальнейшее обсуждение.

 Ошибка компенсации проводимости: ≤±0,005%/Ом.

 Выходные сигналы 4–20 мА могут быть расширены до 0–20 мА.

 Выходная самонастраиваемая нагрузка составляет 0–800 Ом. Верхний предел выходного тока — 25 мА. Нагрузка Погрешность изменения < ±2 мкА/800 Ом. Влияние разомкнутой цепи нагрузки на другой выход < ±2 мкА.

 Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

 Смотрите «Технический лист данных» в спецификациях для потребления тока или других Функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания заменён на модель, напечатанная на приборной панели. После включения питания модель на панели становится подсвечиваемым с помощью светодиодной подсветки.

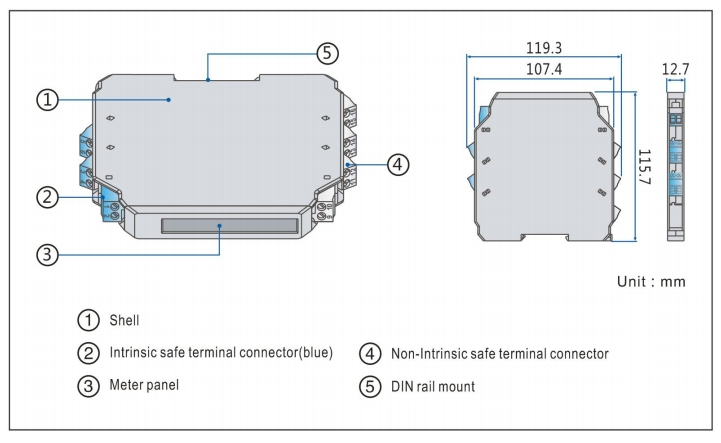

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм Используется. Винтовой клеммник, провод подключается и крепится винтами M3.

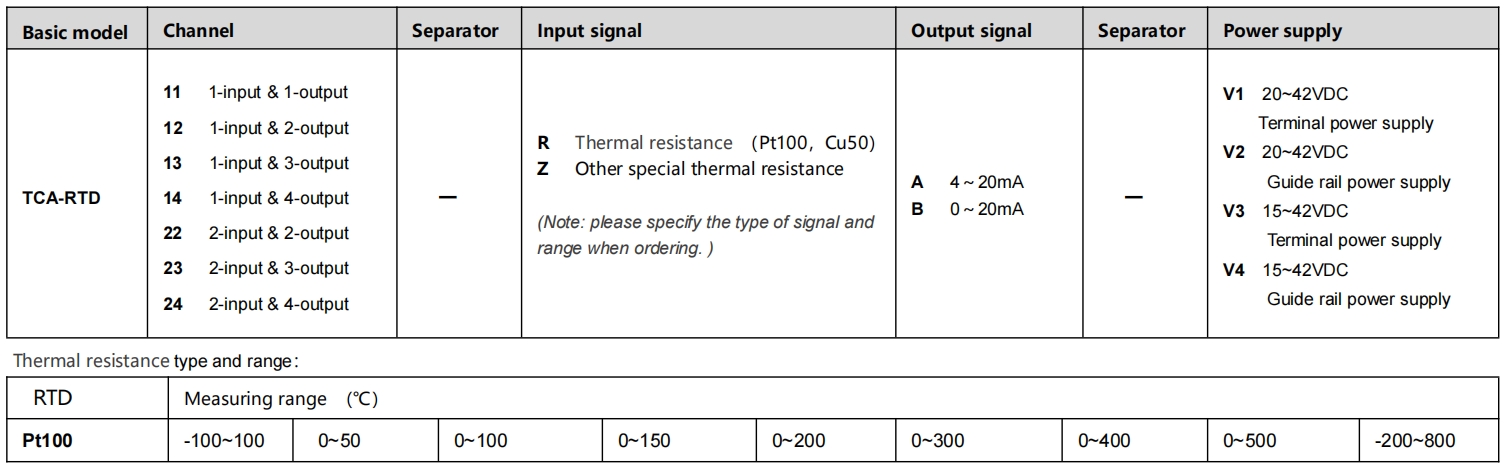

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-RTD13-RA-V1 Pt100,0~200…… 1 входной и 3 выходных ， Интринсически безопасный преобразователь термосопротивления ( Pt100， 0–200 ℃ входные данные , Выход 4–20 мА,

терминальный источник питания 20~42 В пост. тока )

Пример 2. TCA-RTD11-ZA-V2 Pt1000, -200~250…… 1 вход & 1 выход ， Интринсически безопасный преобразователь термосопротивления ( Pt1000, -200~250 ℃ входные данные , Выход 4–20 мА,

Источник питания направляющей 20~42 В пост. тока )

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, также заказывайте специальный блок питания на DIN-рейку. .

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

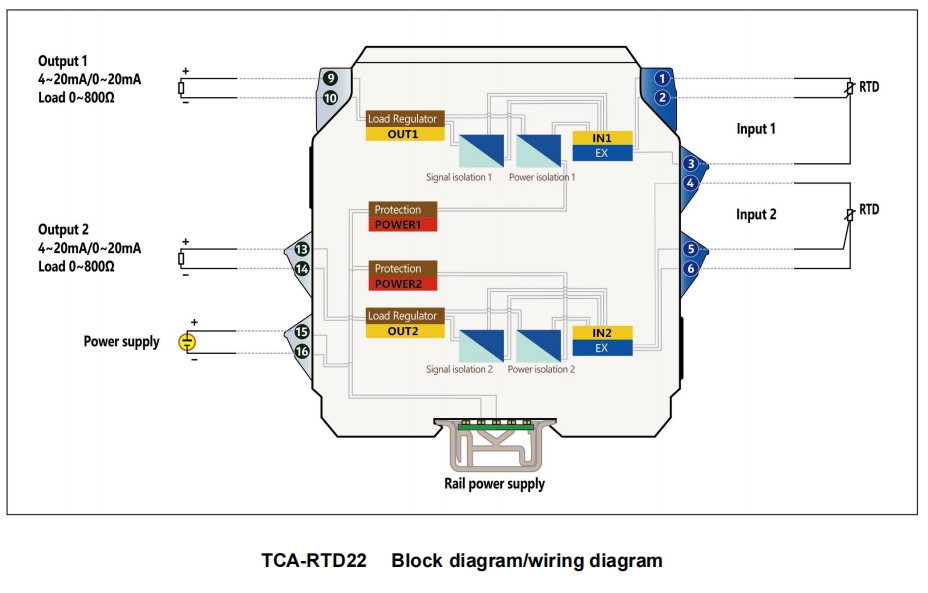

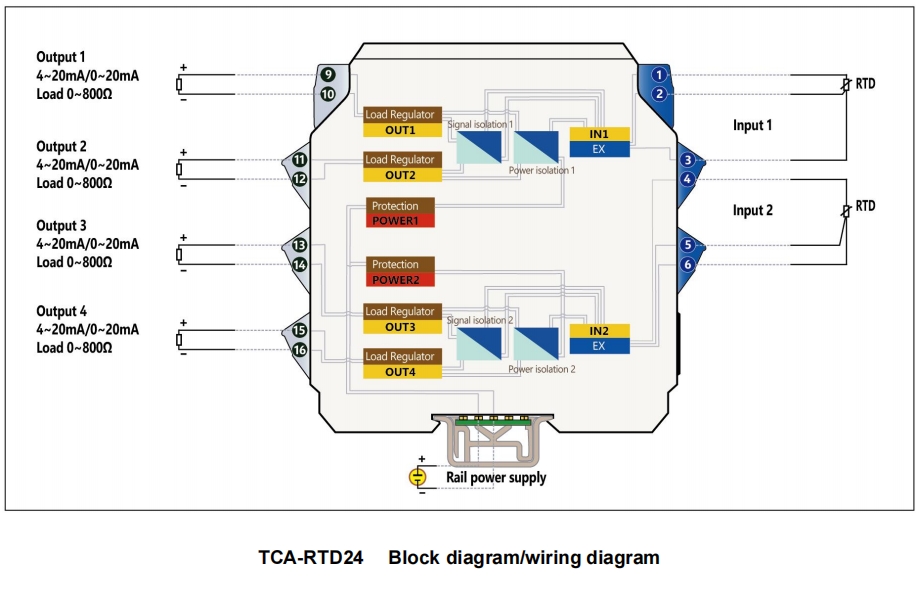

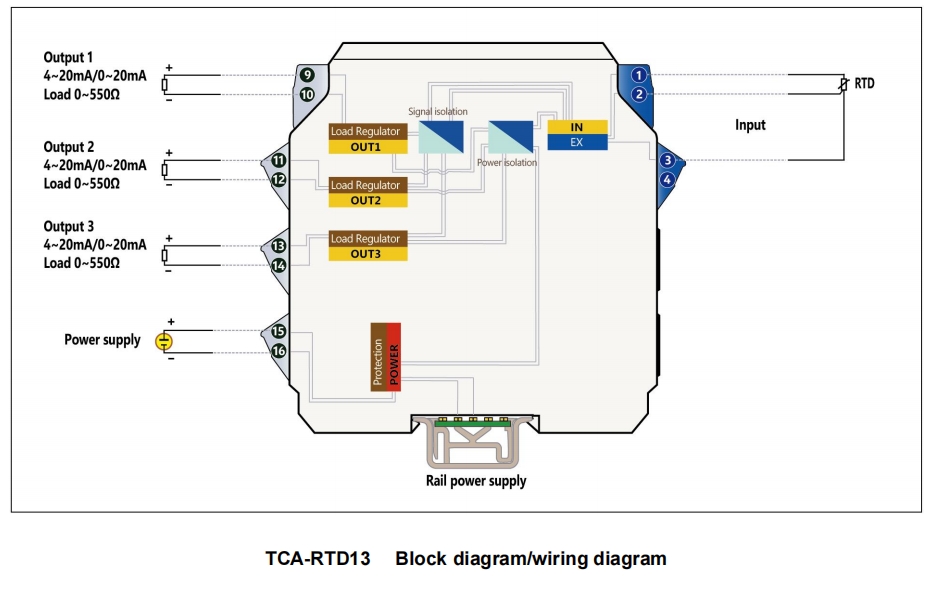

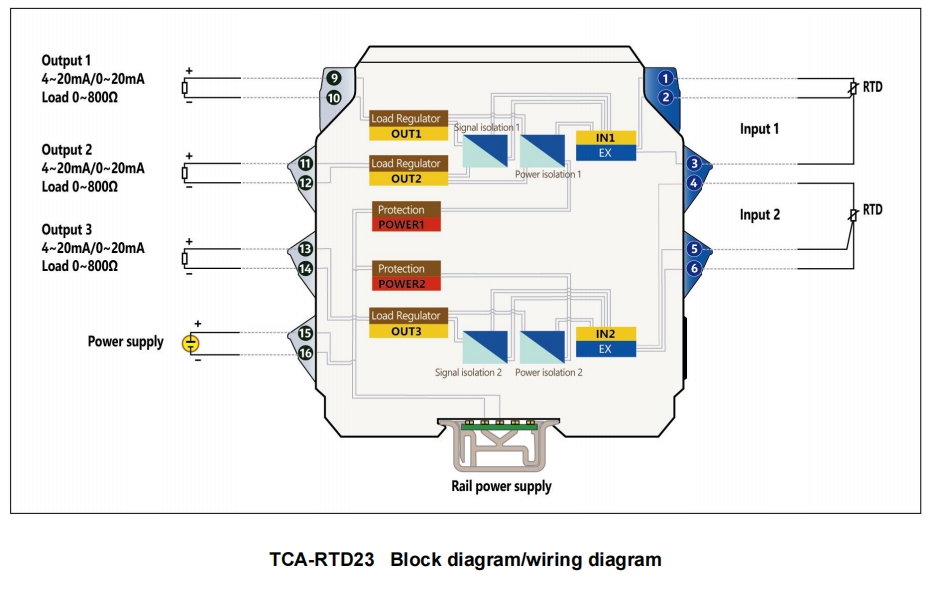

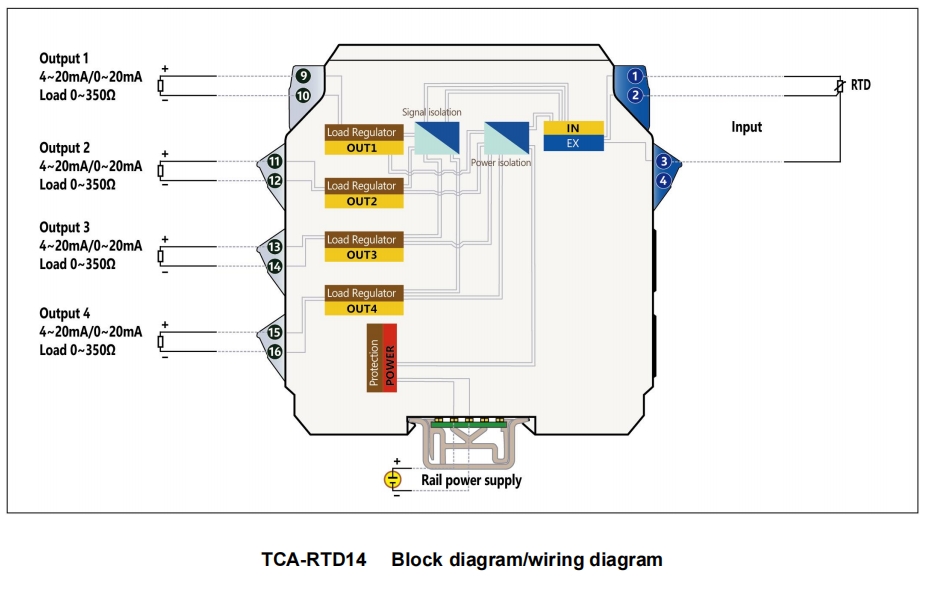

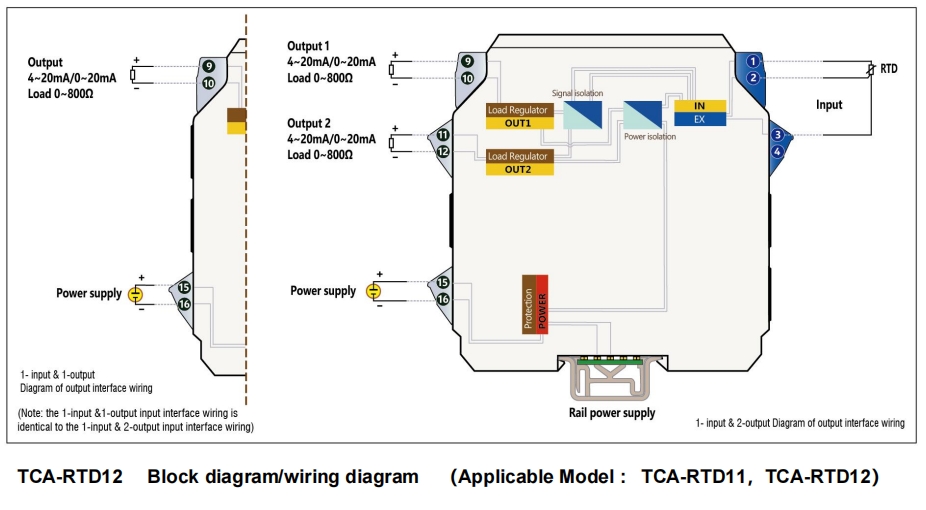

■ Блок-схема/монтажная схема
