TCA-AO Надёжно защищённый изолирующий драйвер

TCA-AO применяется для соединения выходных сигналов системы управления с искробезопасной цепью на объекте. После изоляции он передаёт аналоговые сигналы 4–20 мА на полевое исполнительное устройство.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TCA-AO применяется к соединению между выходными сигналами системы управления и интегрально-безопасная цепь поля. После изоляции она передаёт аналоговый сигнал 4–20 мА

сигналы на полевый привод. Он также может передавать сигналы HART-коммуникации в Суперпозиционным способом при передаче аналоговых сигналов (по выбору).

 Точность ±0,05% FS, температурный дрейф (типичное значение) <±1 мкА/10 ℃ -20 ~ +80 ℃ Тест температуры, типичное значение ±10 мкА.

 Время предварительного нагрева теста составляет 0.

 Выходные сигналы могут быть расширены до 0–20 мА.

 Выходная самонастраиваемая нагрузка: 0~800 Ом. Верхний предел выходного тока — 25 мА. Нагрузка погрешность изменения < ±2 мкА/800 Ом; влияние разомкнутой цепи нагрузки на другой выход < ±2 мкА.

 Диапазон источника питания можно выбрать в пределах от 20 до 42 В пост. тока, или 15–42 В пост. тока.

 Смотрите «Технический лист данных» в спецификациях для текущего потребления или другие функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания — заменил модель, напечатанную на приборной панели. После включения питания,

Модель на панели подсвечивается с помощью светодиодной подсветки.

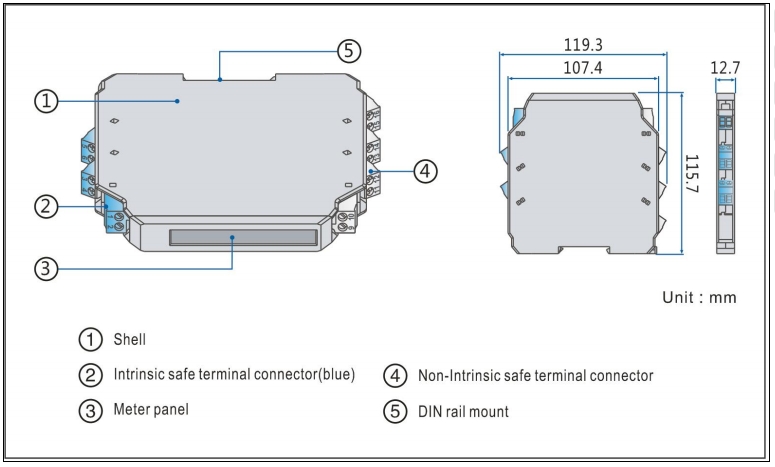

 Конструкция зажимного типа, зажимной тип направляющей DIN-стандарта 35 мм Используется установка. Винтовой клеммник, провод подключается и крепится с помощью M3 screws.

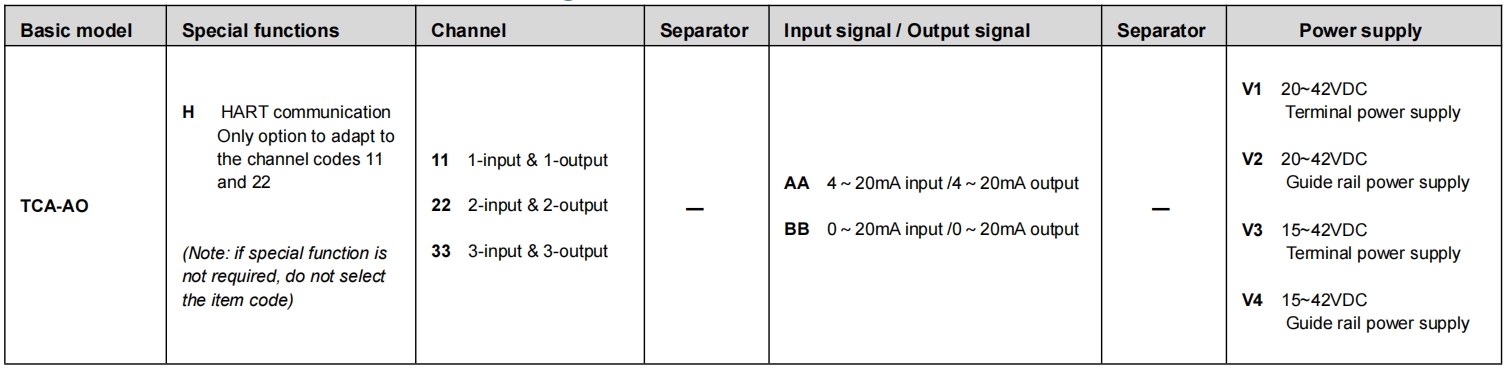

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-AOH11-AA-V1……1 вход и 1 выход ， Искробезопасный изолирующий драйвер ， HART-связь ( Вход 4–20 мА ， Выход с внутренней безопасностью 4–20 мА ，

терминальный блок питания 20~42 В пост. тока )

Пример 2. TCA-AO22-BB-V1……2 входа и 2 выхода ， Искробезопасный изолирующий драйвер ( Вход 0–20 мА ， Интеллектуальный выход 0–20 мА ， терминальный блок питания 20~42 В пост. тока )

Пример 3. TCA-AO33-AA-V2……3 входа и 3 выхода ， Искробезопасный изолирующий драйвер ( Вход 4–20 мА ， Выход с внутренней безопасностью 4–20 мА ， Источник питания направляющей 20~42 В пост. тока )

Примечание: Если вы выбираете продукты с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

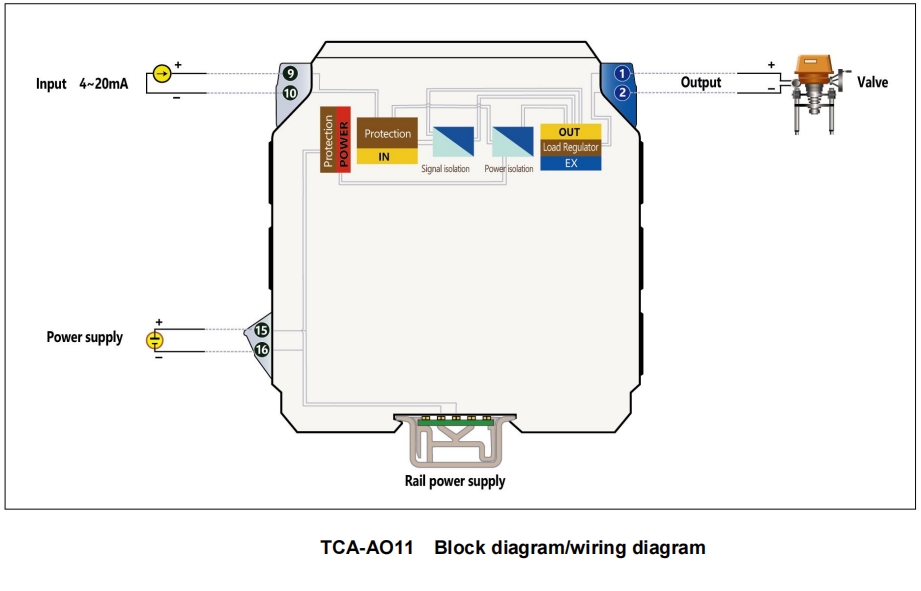

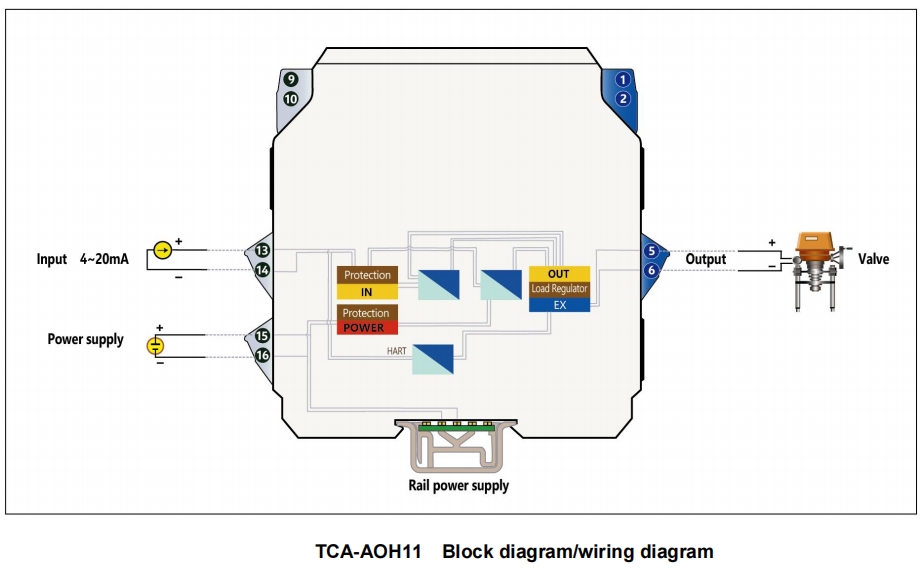

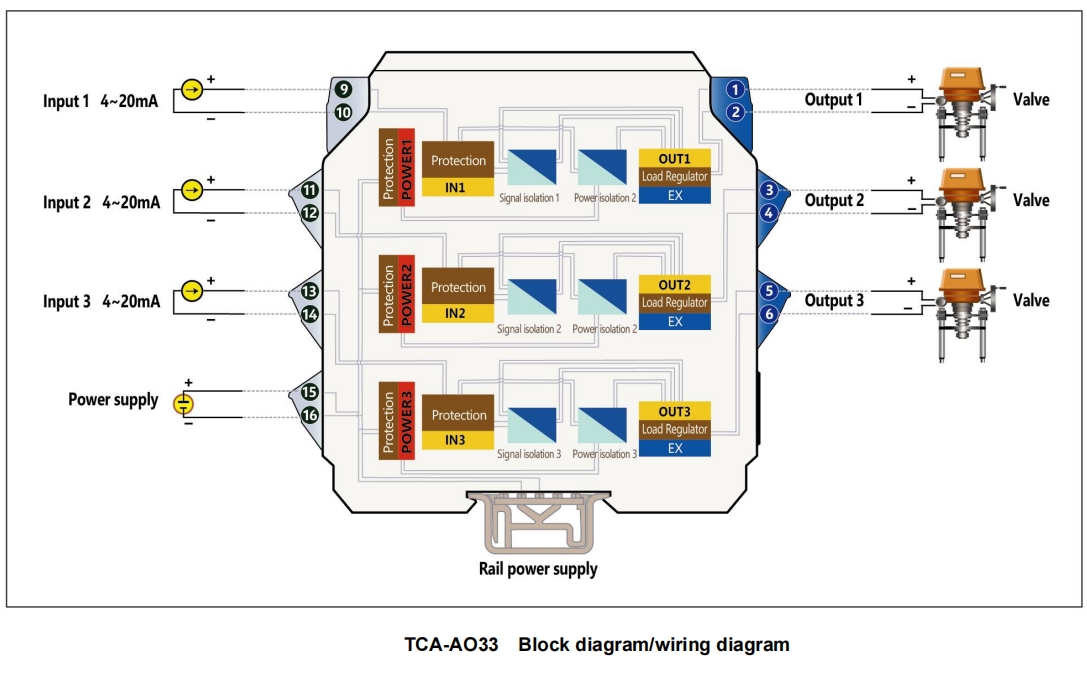

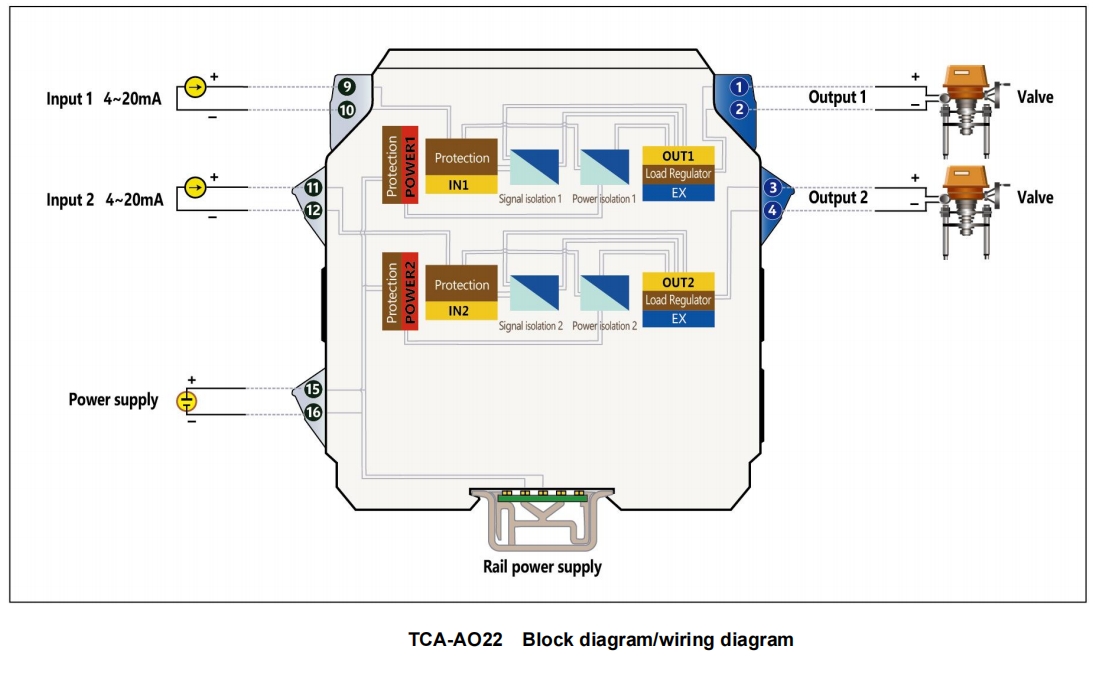

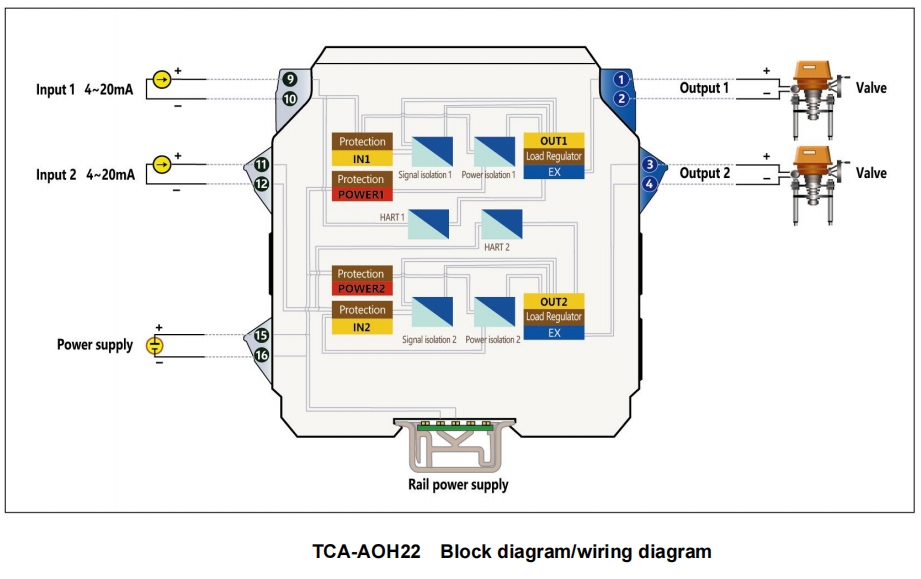

■ Блок-схема/монтажная схема

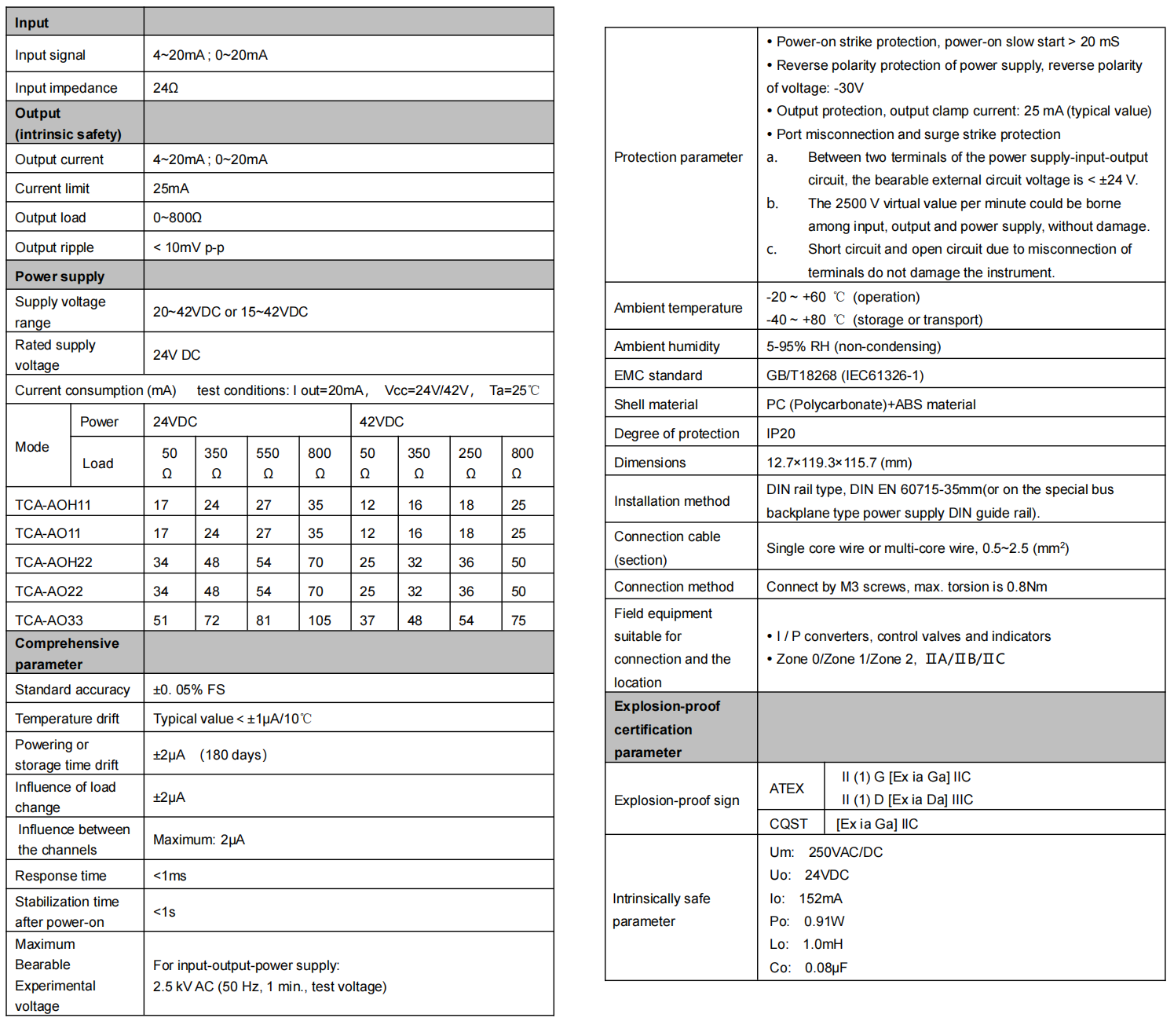

■ Технические данные
