TCA-PI Изолятор питания или токового сигнала с внутренней защитой от искрения

TCA-PI применяется для подачи изолированного постоянного тока на передатчики во взрывоопасной зоне и приёма входного токового сигнала от передатчика.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TCA-PI применяется для подачи изолированного постоянного тока на передатчики во взрывоопасной зоне и приёма текущий сигнал на входе от передатчика. Он также может принимать входной сигнал питания по току Независимо. После изоляции, подавления помех и других обработок он выдает Текущие сигналы для систем управления или других приборов в безопасных зонах.

 Поддержка передачи HART (опционально)

 Базовые формы каналов для входа и выхода включают 1 вход и 4 выхода, 2 входа и 4-выход и 3-входа и 3-выхода. Их можно получить как 1-вход и 1-выход, 1-вход и 2 выхода, 1 вход и 3 выхода, 2 входа и 2 выхода, а также 2 входа и 3 выхода.

 Напряжение распределения питания превышает 16 В пост. тока. Клемма выхода распределения питания Ток может быть настроен по мере необходимости, но должен быть указан при заказе. Завод Значение по умолчанию — 28 мА (±4 мА).

 Входной токовый сигнал: 4~20 мА или 0~20 мА.

 Выходной токовый сигнал: 4–20 мА или 0–20 мА .

 Выходная самонастраиваемая нагрузка составляет 0–800 Ом (Примечание: нагрузка с 1 входом и 3 выходами — 0–550 Ом, а Нагрузка с 1 входом и 4 выходами составляет 0–350 Ом. Верхний предел выходного тока — 25 мА. Изменение нагрузки погрешность < ±2 мкА/800 Ом; влияние разомкнутой цепи нагрузки на другой выход < ±2 мкА. (Среди нескольких выходов, если один выход не используется, его выходные клеммы должны быть замкнуты. Цепь для нагрузки 0 Ом. Рабочий ток приводит к тому, что ток источника питания падает до 0 Ом нагрузки).

 Точность ±0,05% FS, температурный дрейф (типичное значение) < ±1 мкА/10 ℃ -20~+80 ℃ Выпечка Опыт в печи, типичное значение ±10 мкА.

 Время предварительного нагрева теста составляет 0.

 Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

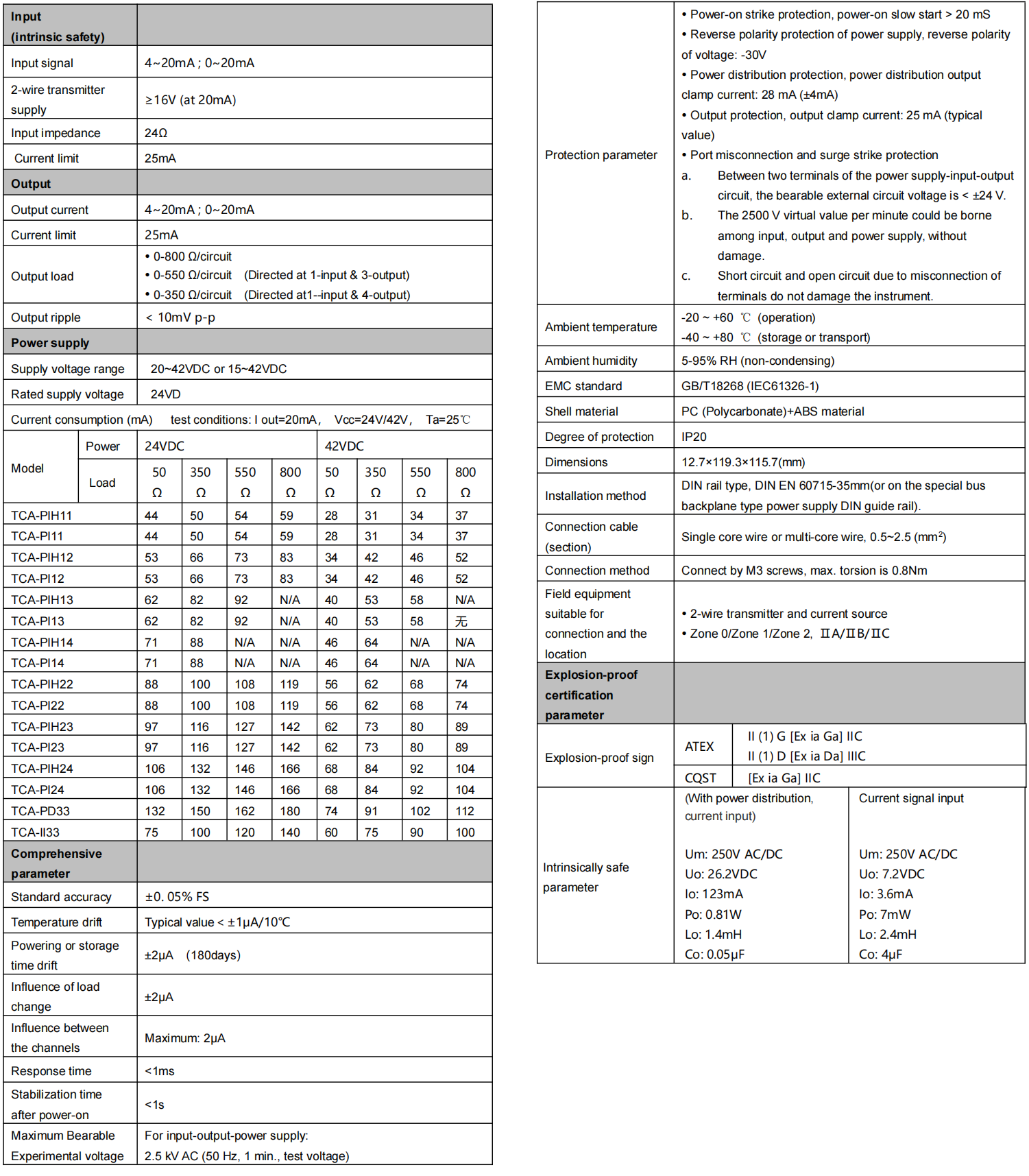

 Смотрите «Технический лист данных» в спецификациях для потребления тока или других Функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания заменён на модель, напечатанная на приборной панели. После включения питания модель на панели становится подсвеченным с помощью светодиодной подсветки.

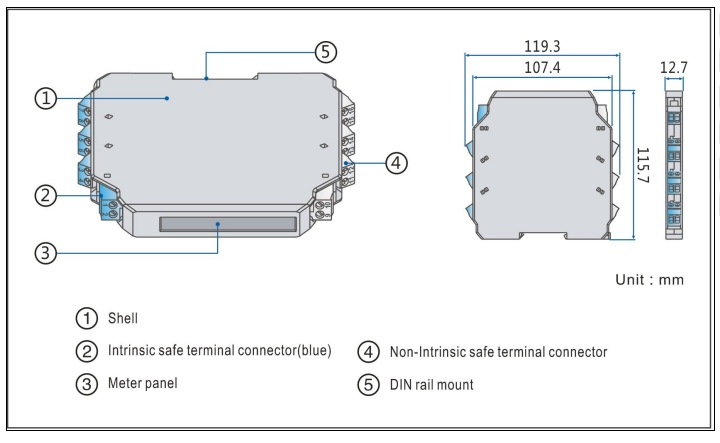

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм Используется. Винтовой клеммник, провод подключается и крепится с помощью винтов M3.

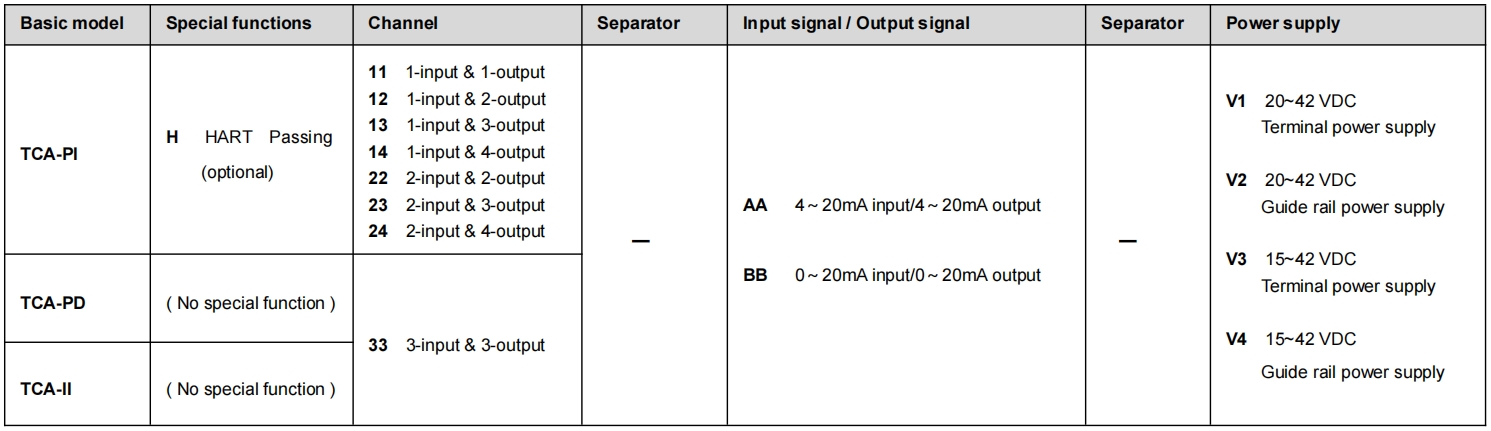

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-PIH12-AA-V1…..1 вход и 2 выхода ， Искробезопасный распределитель питания или изолятор токового сигнала ， ХАРТ ( Вход 4–20 мА ， Выход 4–20 мА, терминальное питание 20–42 В пост. тока )

Пример 2. TCA-PI11-AA-V1…….1 вход & 1 выход ， Искробезопасный распределитель питания или изолятор токового сигнала ( Вход 4–20 мА ， Выход 4~20 мА ， терминальный источник питания 20~42 В пост. тока )

Пример 3. TCA-PD33-AA-V1……3 входа и 3 выхода ， Изолирующий распределитель питания с внутренней безопасностью ( Вход 4–20 мА ， Выход 4~20 мА ， терминальный источник питания 20~42 В пост. тока )

Пример 4. TCA-II33-BB-V2………3 входа и 3 выхода ， Изолирующий устройство для безопасного во всех отношениях токового сигнала ( Вход 0–20 мА ， Выход 0–20 мА ， Источник питания направляющей 20~42 В пост. тока )

Примечание: Если вы выбираете продукты с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

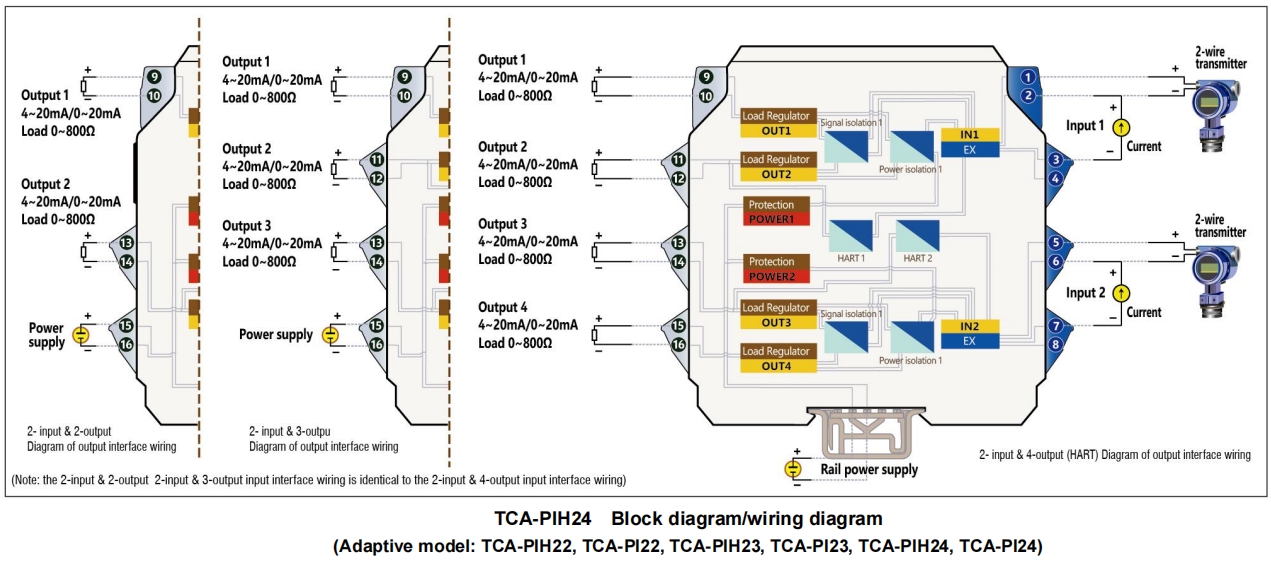

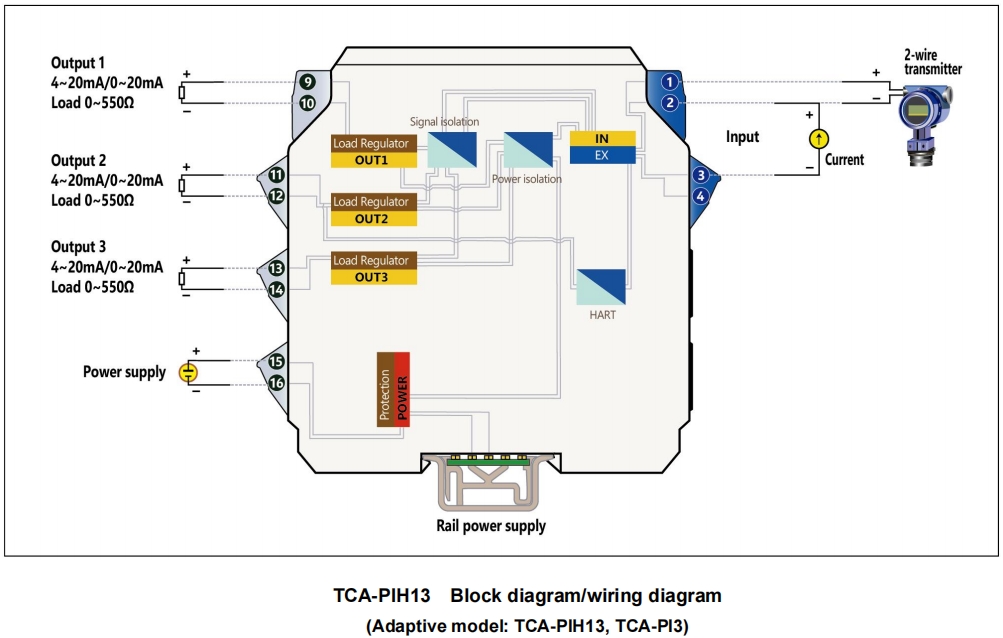

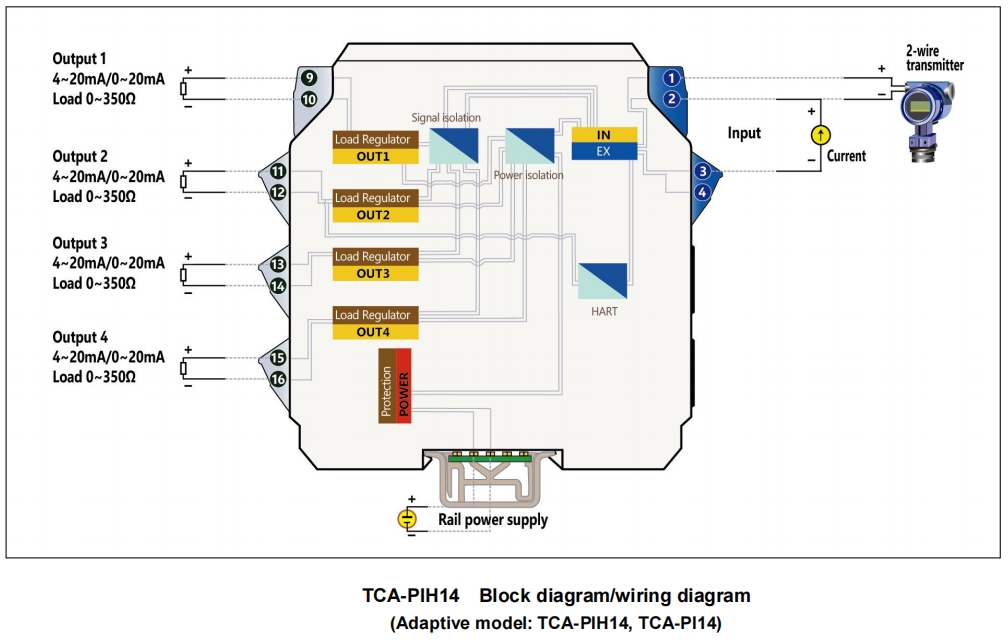

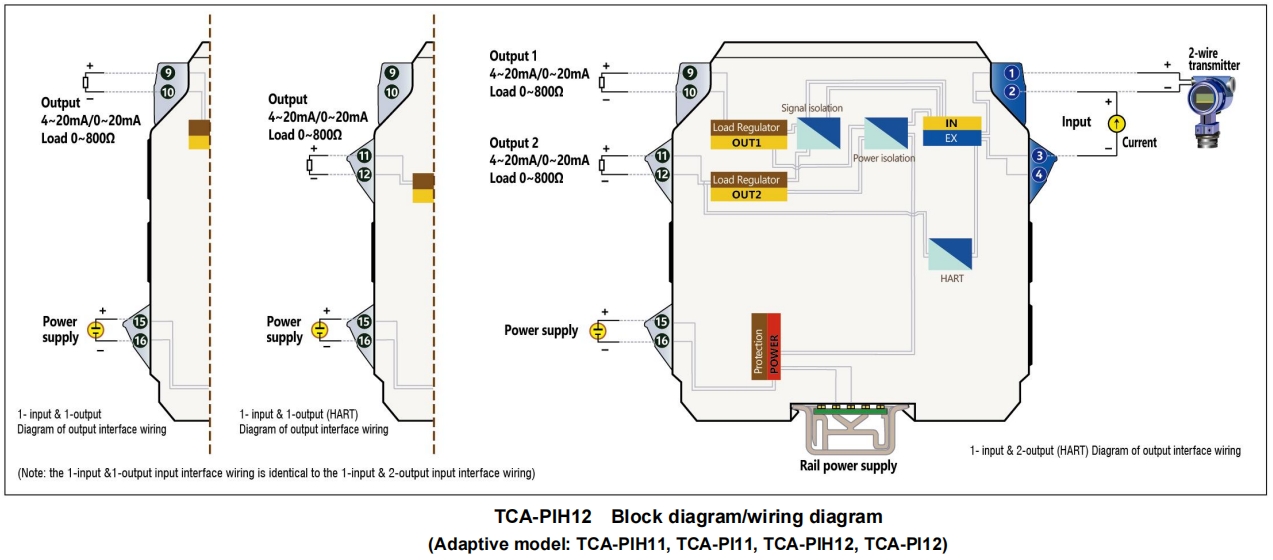

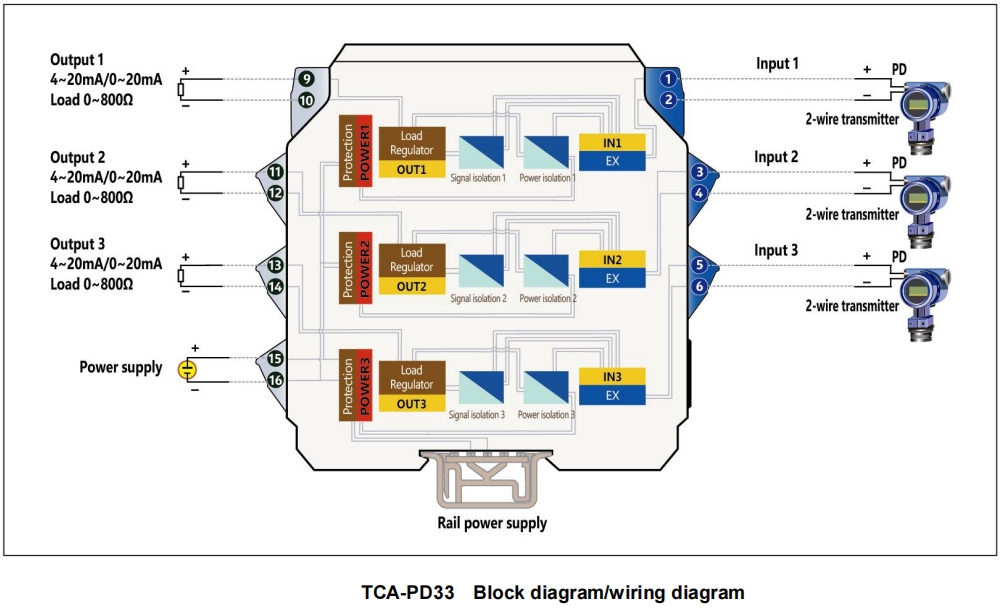

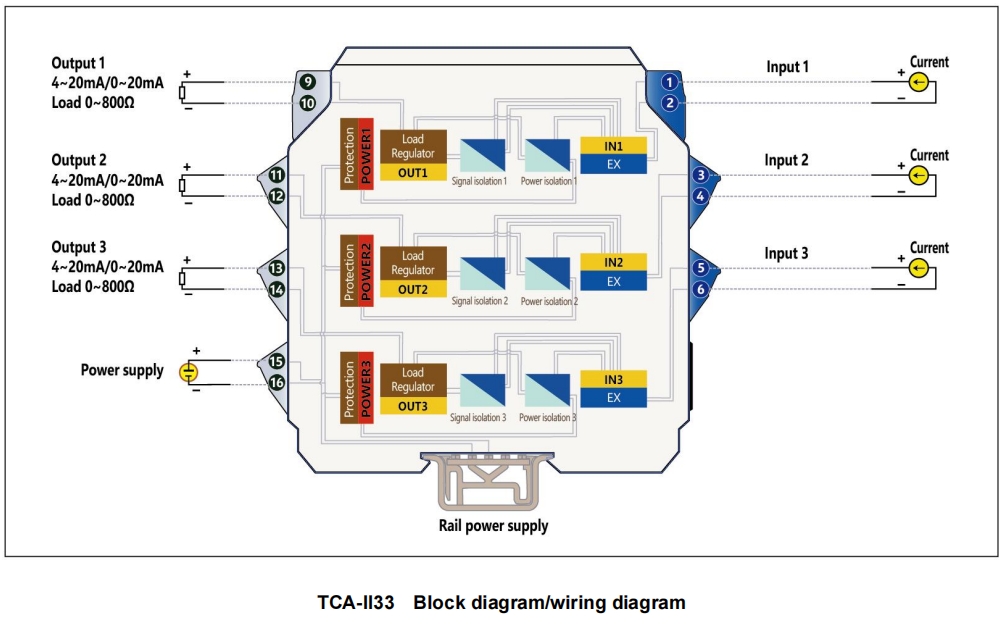

■ Блок-схема/монтажная схема
