TCA-ZT Внутренне безопасный универсальный преобразователь температуры

TCA-ZT применяется для термического сопротивления или входа сигнала термопары в опасных зонах.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TCA-ZT применяется для термического сопротивления или входа сигнала термопары в взрывоопасных зонах. После изоляции сигналы могут быть преобразованы в стандартные токовые сигналы и выведено на систему управления или другие приборы в безопасной зоне.

 Переключает входные сигналы термопары и теплового сопротивления в соответствии с различной проводкой режимы. Когда количество входных сигналов достигает максимального значения, конфигурация превращается в трёхконтурный термопару или двухконтурное тепловое сопротивление плюс один thermocouple.

 Тип ввода (выпускной) или конфигурация диапазона могут быть настроены. Параметры конфигурации включать только три элемента, то есть сигналы (или градуировку), нулевую точку и полную шкалу, которые могут быть Проводится в состоянии отсутствия питания. Точность после нормального использования будет выше, чем 0,03% от ФП. Вход — разомкнутая или короткозамкнутая цепь, выход — выше верхнего предела или ниже Нижний предел, значение по умолчанию конфигурации — выход больше 22 мА. Конфигурация также может быть сброшена.

 Диапазон входного термического сопротивления: 10 Ом ~ 400 Ом; минимальное разрешение: ±2 мОм; стабильность: ±3 мОм. Когда погрешность компенсирующего провода при трёхпроводном входе не менее 50 ℃ Диапазон (Pt100), добавочная погрешность не превышает ±0,02 ℃ .

 Диапазон входного напряжения термопары: 4–80 мВ; минимальное разрешение: ±1 мкВ; стабильность: ±2 мкВ. Погрешность аддитивной компенсации холодного соединения не превышает ±1 ℃ .

 Выходной сигнал: 4–20 мА или 0–20 мА.

 Выходная самонастраиваемая нагрузка составляет 0–800 Ом.

 Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

 Смотрите «Технический лист данных» в спецификациях для потребления тока или других Функциональные индексы. 。

 Для приборной панели термопары доступны варианты с ЖК- и светодиодной подсветкой или термостойкий входной изолятор с внутренней безопасностью. ЖК-дисплей может отображать входное значение, значение вывода или номер позиции, необходимый пользователю. В случае отсутствия ЖК-дисплея светодиод Для приборной панели должно использоваться подсветочное оформление. На приборной панели нет индикатора питания. Приборная панель. Индикатор питания заменён на модель, напечатанную на Приборная панель. После включения питания модель на панели начинает светиться. Средства светодиодной подсветки.

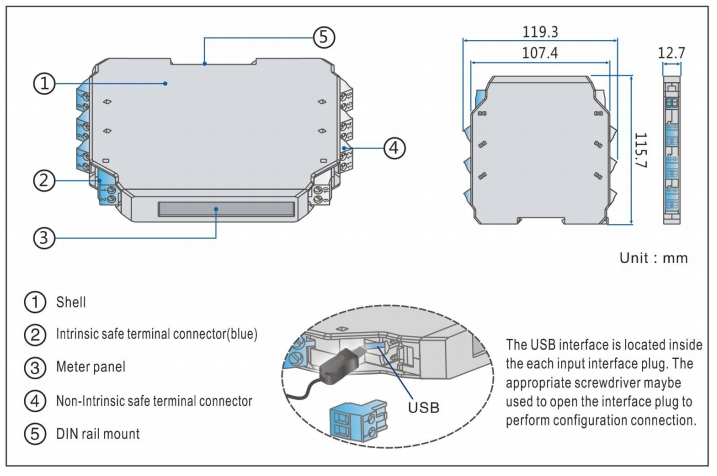

 Конструкция зажимного типа, установка с зажимным креплением на 35-мм стандартной DIN-рейке Используется. Винтовой клеммник, провод подключается и крепится винтами M3.

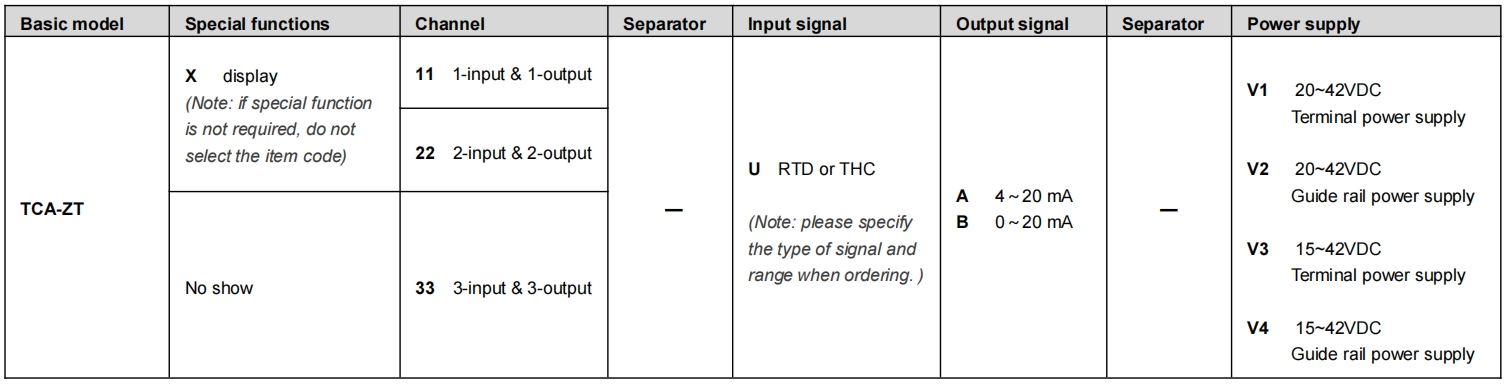

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-ZTX11-UB-V1 …… 1 вход и 1 выход, Внутриконтурный безопасный универсальный преобразователь температуры (Примечание: пожалуйста, при заказе укажите тип сигнала и диапазон.)

Пример 2. TCA-ZT22-UA-V2 ……. 2 входа и 2 выхода, Внутриконтурный безопасный универсальный преобразователь температуры (Примечание: пожалуйста, при заказе укажите тип сигнала и диапазон.)

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку. .

Дополнительные аксессуары:  Калиброванное программное обеспечение CRFW-2000 для ПК с Windows XP и Windows 7

 Калибровочный интерфейс CR-2206 для общих продуктов

 Общий интерфейс калибровки Android FAIF-1904

 Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

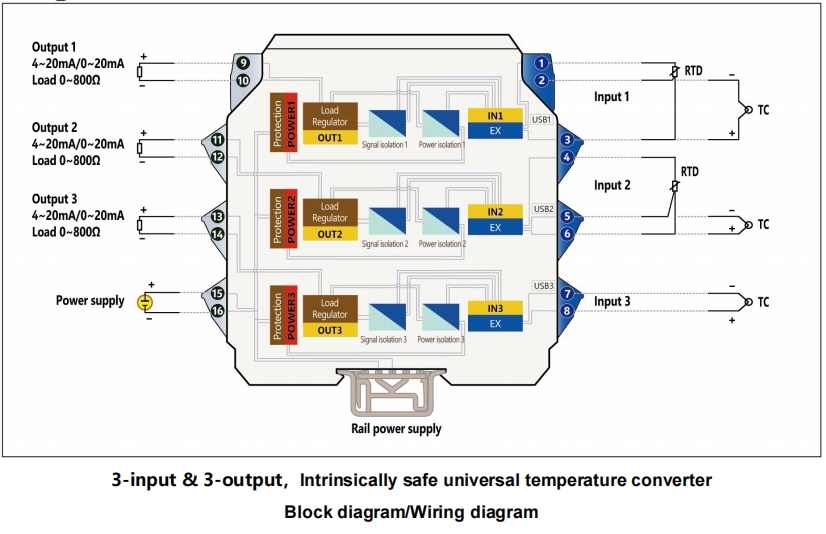

■ Блок-схема/монтажная схема

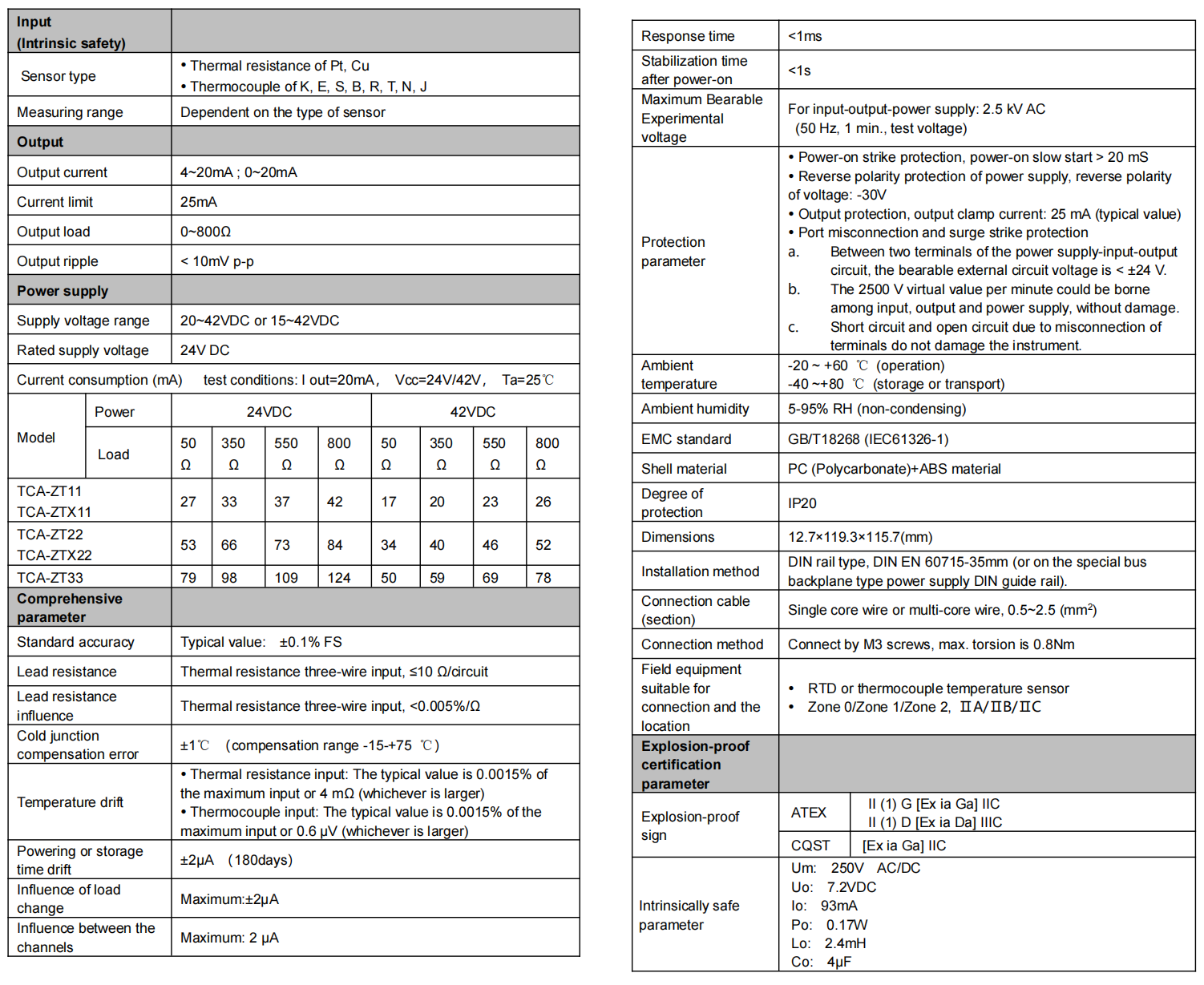

■ Технические данные
