TCA-AO-PI Встроенный изолирующий драйвер с искробезопасностью и изолятор питания или токового сигнала с искробезопасностью

TCA-AO-PI представляет собой сочетание изолятора с входным типом искробезопасности и изолятора с выходным типом искробезопасности.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TCA-AO-PI представляет собой сочетание изолятора с входным типом, являющегося по своей сути безопасным, и устройства с выходным типом. Искробезопасный изолятор. Он применим для одноконтурного управления с единообразной обработкой сигналы. При этом: «АО» обозначает канал изолирующего устройства с внутренней безопасностью на выходе. «ПИ» обозначает входной канал с распределением питания 4~20 мА или сигналом источника тока 4~20 мА. Их характеристики соответствуют соответствующим выходным и входным сигналам, являющимся по своей сути безопасными. изолятор соответственно. «АО» передаёт аналоговые сигналы 4~20 мА на полевое исполнительное устройство и другие оборудование; «ПИ» получает сигналы 4~20 мА, поступающие с полевого передатчика и других оборудование или одиночные сигналы 4–20 мА. Оба являются по своей природе безопасными сигналами, которыми Изолирован от входных сигналов и находится на потенциале земли.

 Точность ±0,05% FS, температурный дрейф (типичное значение) <±1 мкА/10 ℃ -20 - +80 ℃ Тест температуры, типичное значение ±10 мкА.

 Время предварительного нагрева теста составляет 0.

 Выходной токовый сигнал: 4–20 мА может быть расширен до 0–20 мА.

 Выходная самонастраиваемая нагрузка: 0~800 Ом. Верхний предел выходного тока — 25 мА. Нагрузка погрешность изменения < ±2 мкА/800 Ом; влияние разомкнутой цепи нагрузки на другой выход < ±2 мкА.

 Диапазон источника питания может выбираться в пределах 20–42 В пост. тока или 15–42 В пост. тока.

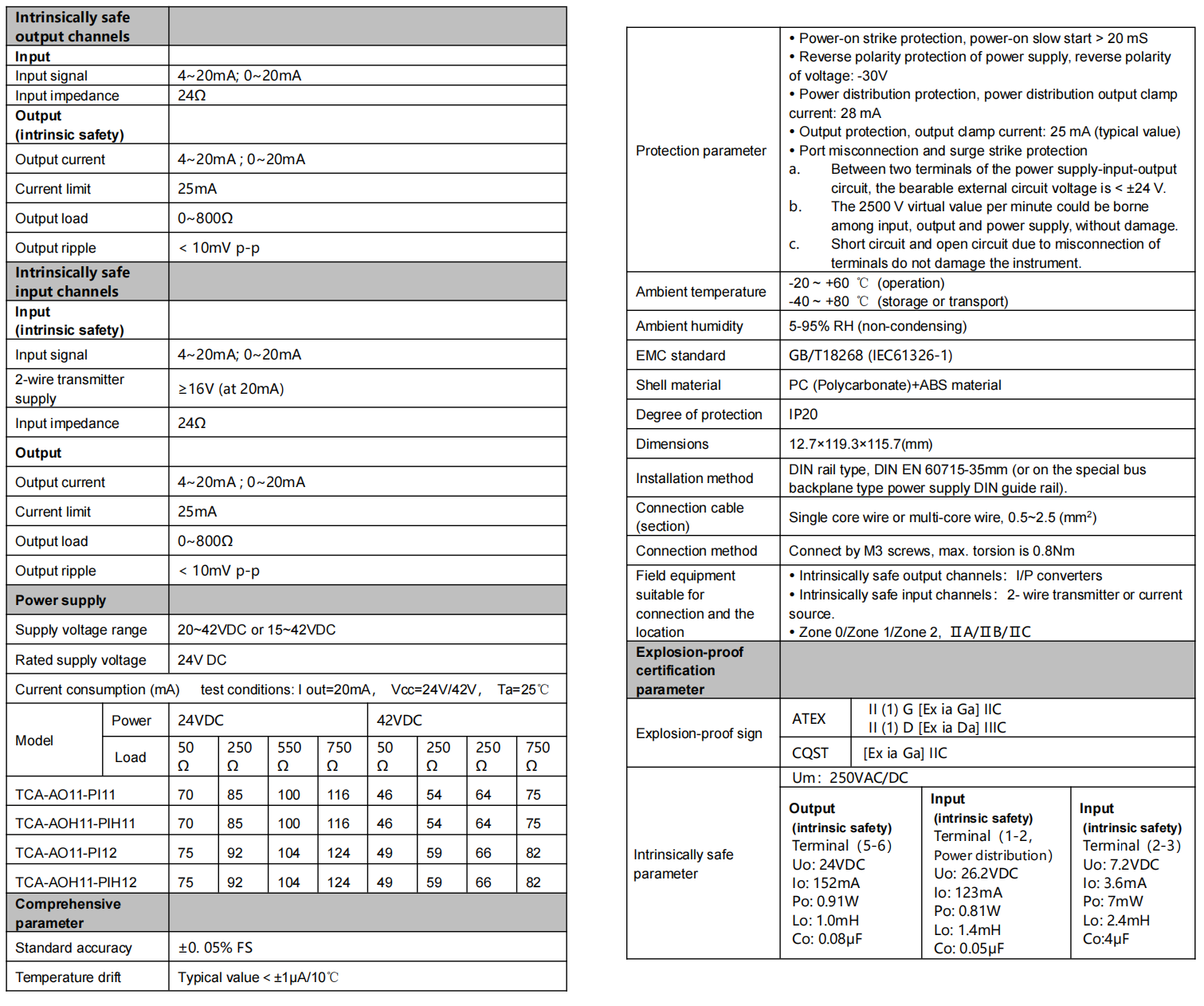

 Смотрите «Технический лист данных» в спецификациях для потребления тока или других Функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания заменён моделью, напечатанной на приборной панели. После включения питания модель на панели становится подсвеченным с помощью светодиодной подсветки.

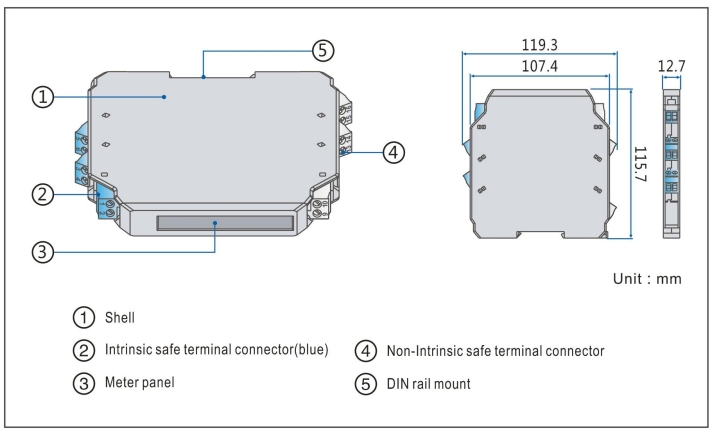

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм Используется. Винтовой клеммник, провод подключается и фиксируется с помощью винтов M3.

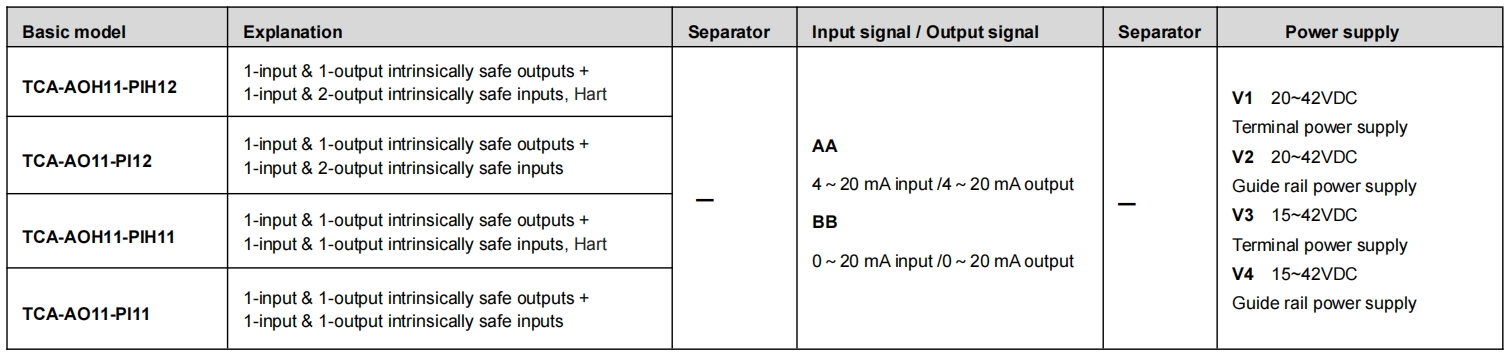

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-AOH11-PIH11-AA-V1 ……1 вход & 1 выход ， Искробезопасный изолирующий драйвер и искробезопасный изолятор распределения питания или токовых сигналов ，

HART-связь ( Вход 4–20 мА ， Выход 4–20 мА ， Терминальный блок питания 20–42 В пост. тока )

Пример 2. TCA-AO11-PI11-AA-V1 ……1 вход & 1 выход ， Искробезопасный изолирующий драйвер и искробезопасный изолятор распределения питания или токовых сигналов

( Вход 4–20 мА ， Выход 4–20 мА ， Терминальный блок питания 20–42 В пост. тока )

Пример 3. TCA-AO11-PI12-AA-V2……1 вход & 1 выход ， Искробезопасный изолирующий драйвер &1 вход & 2 выхода ， Искробезопасный распределитель питания или изолятор токового сигнала

( Вход 4–20 мА ， Выход 4~20 мА, Источник питания направляющей полосы 20–42 В пост. тока )

Примечание: Если вы выбираете продукты с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

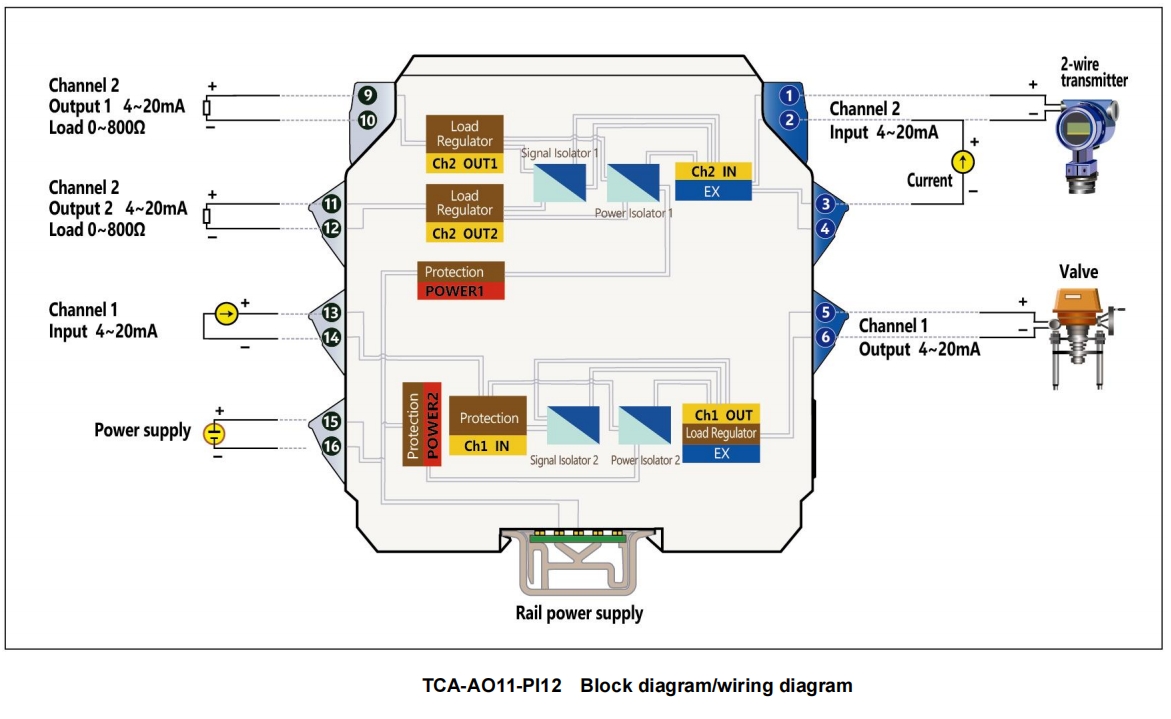

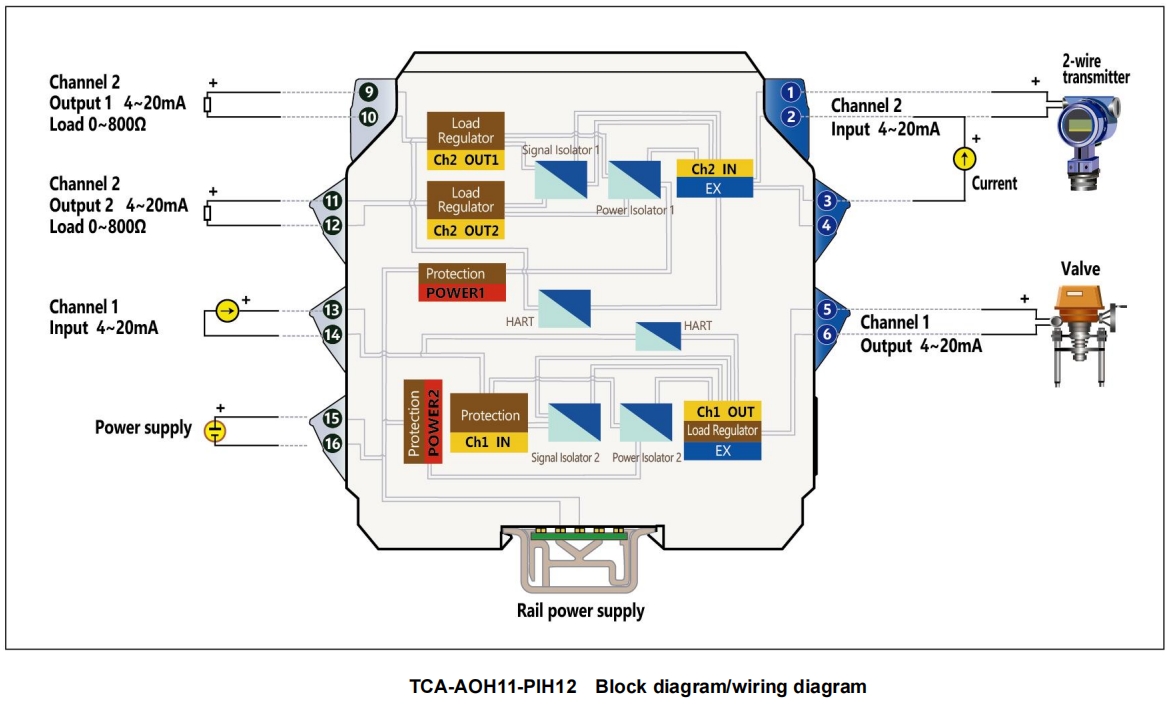

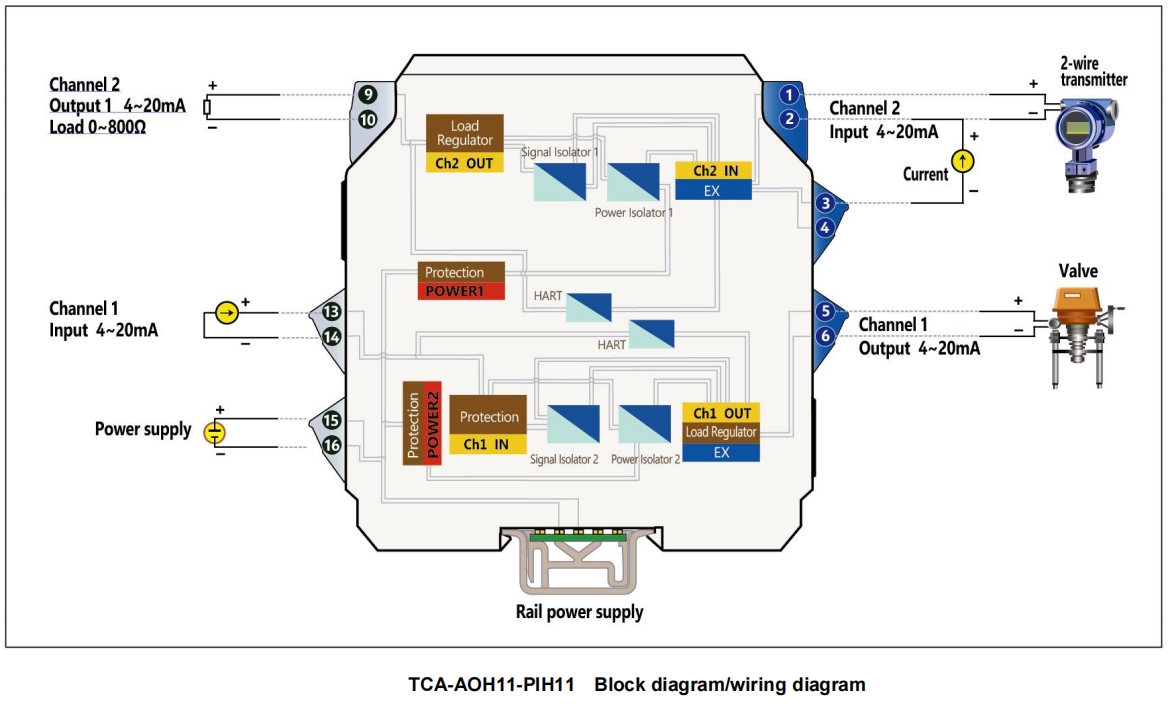

■ Блок-схема/монтажная схема
