TCA-AT Термопарный преобразователь с внутренней безопасностью

TCA-AT термопарный преобразователь с взрывозащитой по умолчанию — это датчик температуры, который преобразует полевую термопарную милливольтную сопротивление в стандартный ток.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TCA-AT термопарный преобразователь с взрывозащитой по умолчанию — это температурный передатчик, который преобразует полевое термопарное сопротивление в милливольты в стандартный ток. Аналоговые схемы являются Полностью принят. Симулированный термопарный датчик температуры обладает преимуществами: нет ошибки разрешения или ошибки периода выборки. Он обладает высокой надежностью и не имеет мертвой остановки Риск. Из всех серийных изделий TCA, если симулированный температурный передатчик используется для замены Универсальный сигнальный изолятор с функцией внутренней безопасности и процессором, эта серия продуктов может использоваться для сформировать систему канального прибора в полной симуляционной природе. Как соответствующие продукты Если в системе управления используется один процессор, сложно достичь функциональной безопасности. Поэтому Симулированный температурный передатчик используется в качестве альтернативного решения функциональной безопасности для Добиться и повысить надежность и безопасность системы.

 Типичная точность значения составляет ±0,1% FS. Показатель с завода: ±0,15% FS; метод схемы для достижения линейной коррекции используется текущая положительная обратная связь. Расчёт производится завершено программным обеспечением управления системой Yutong Series R 1.1. Точность вычислений составляет ±0,03% FS в целом.

 Градуировки и диапазоны термопар, обычно используемые, перечислены в столбце «модель и выбор модели и заказ». Предлагается использовать указанные диапазоны для сокращения Выбрать время поставки и снизить стоимость. Что касается специальных градаций и диапазонов исключённый из области применения, интеллектуальный изолятор с взрывозащищённой конструкцией для универсального сигнала TCA-TP может использоваться вместо этого. Если единичный диапазон велик, требуется дополнительное обсуждение.

 Погрешность компенсации холодного соединения: ≤ ±1 ℃ .

 Выходные сигналы 4–20 мА могут быть расширены до 0–20 мА.

 Выходная самонастраиваемая нагрузка составляет 0–800 Ом. Верхний предел выходного тока — 25 мА. Нагрузка Погрешность изменения < ±2 мкА/800 Ом. Влияние разомкнутой цепи нагрузки на другой выход < ±2 мкА.

 Диапазон источника питания можно выбрать в пределах 20–42 В пост. тока или 15–42 В пост. тока.

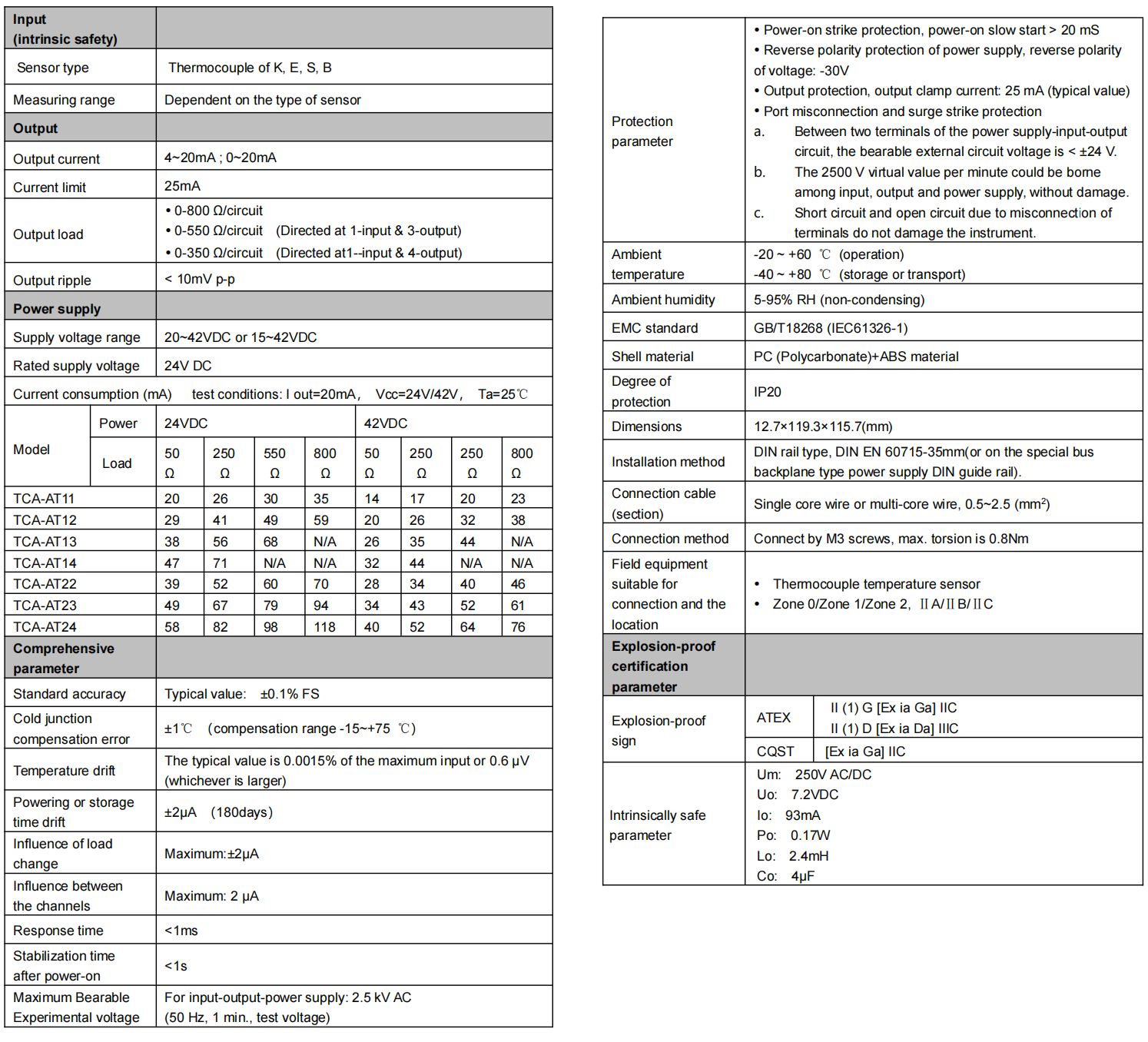

 Смотрите «Технический лист данных» в спецификациях для потребления тока или других Функциональные индексы.

 На приборной панели нет индикатора питания. Индикатор источника питания заменён на модель, напечатанная на приборной панели. После включения питания модель на панели становится подсвеченным с помощью светодиодной подсветки.

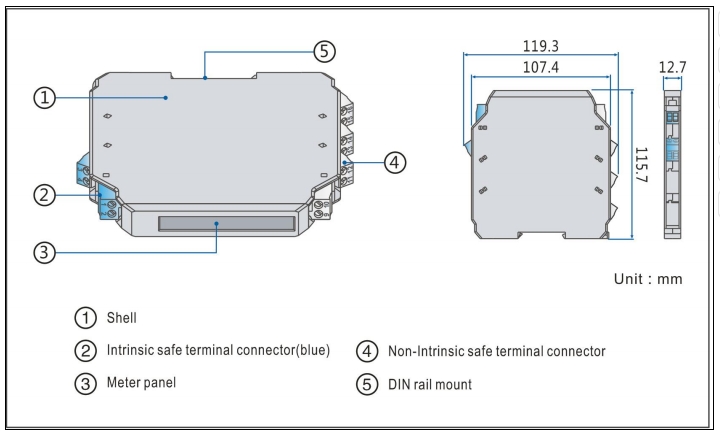

 Конструкция зажимного типа, установка на 35-мм DIN-стандартную направляющую с зажимным креплением Используется. Винтовой клеммник, провод подключается и фиксируется с помощью винтов M3.

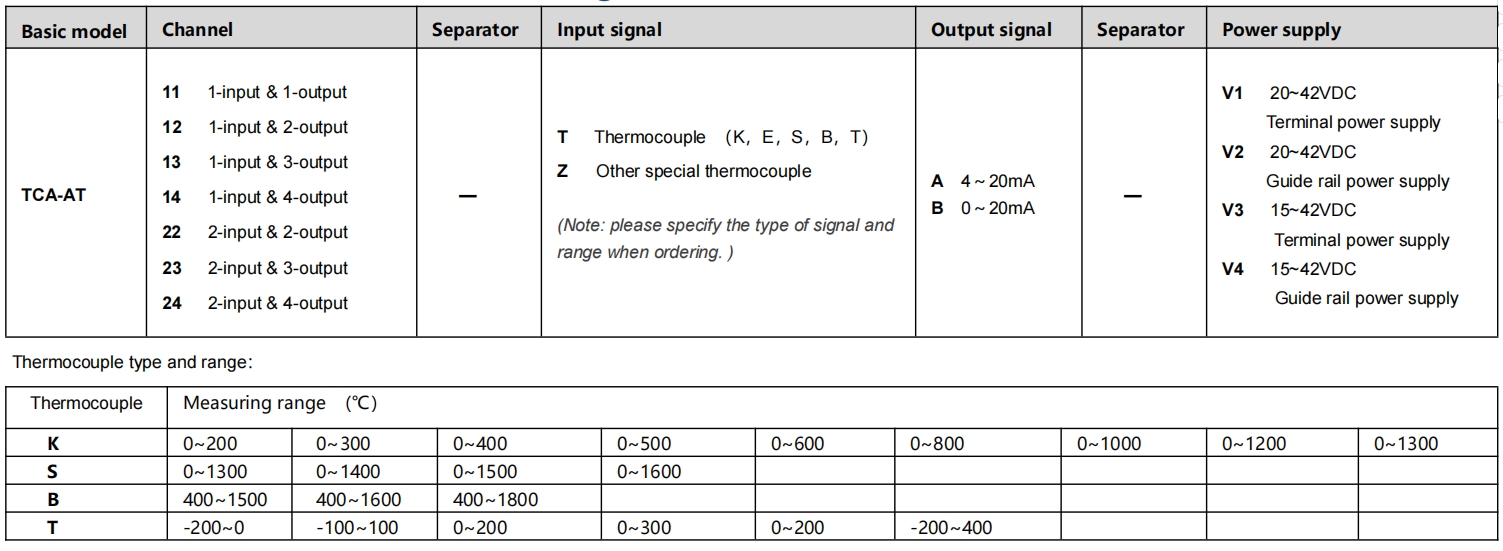

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-AT13-TA-V1 K ， 0–1000……1 входной и 3 выходных ， Термопарный преобразователь с внутренней безопасностью ( K, 0–1000 ℃ входные данные , Выход 4–20 мА, терминальное питание 20–42 В пост. тока )

Пример 2. TCA-AT11-ZA-V2 W ， 0~2200…...1-вход и 1-выход ， Термопарный преобразователь с внутренней безопасностью ( W, 0–2200 ℃ входные данные , Выход 4–20 мА, питание на направляющей шине 20–42 В пост. тока )

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку. .

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

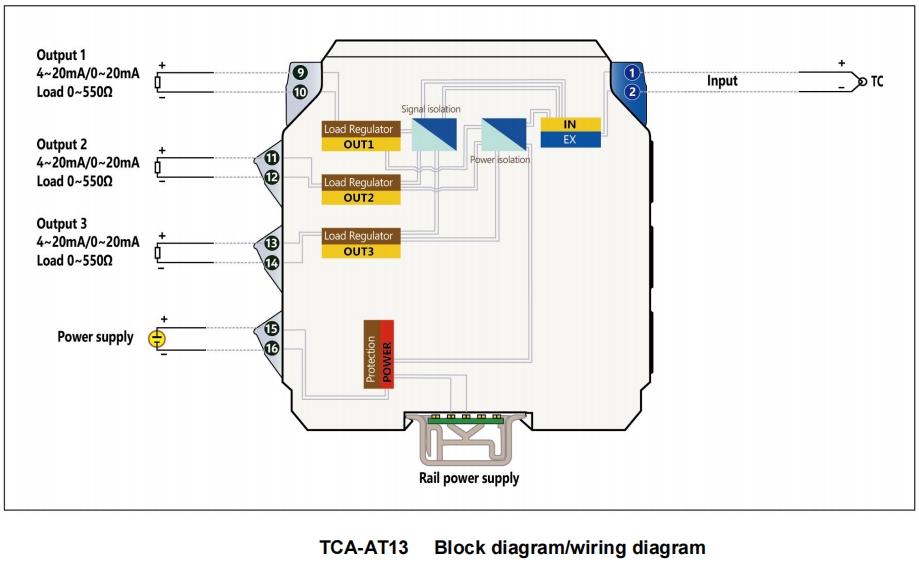

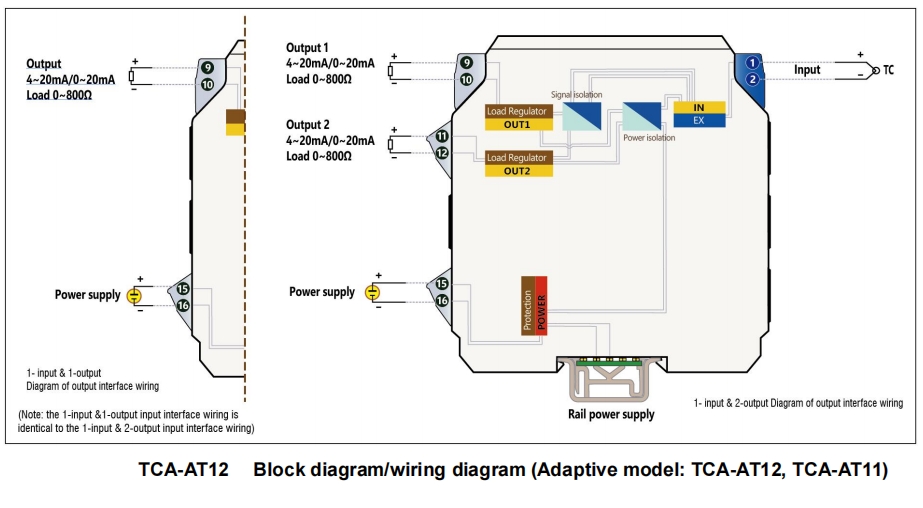

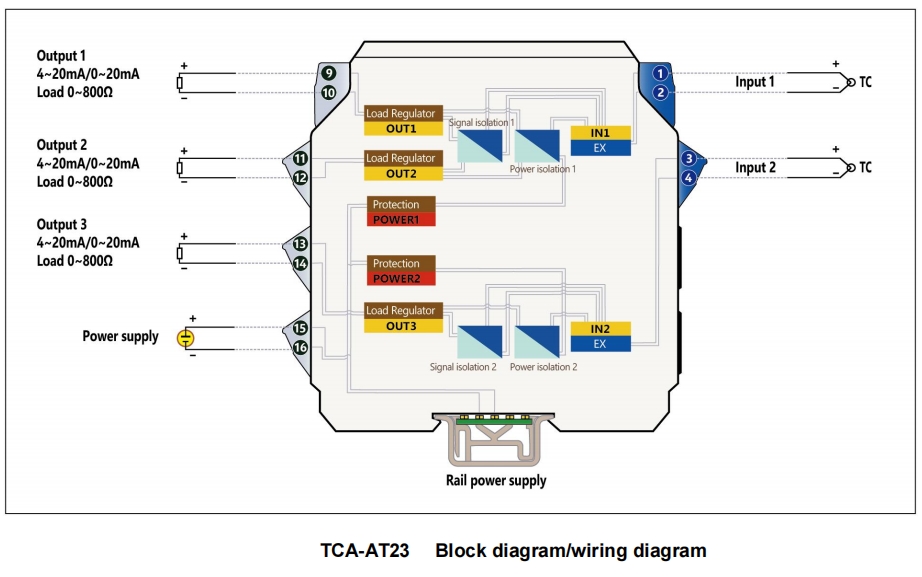

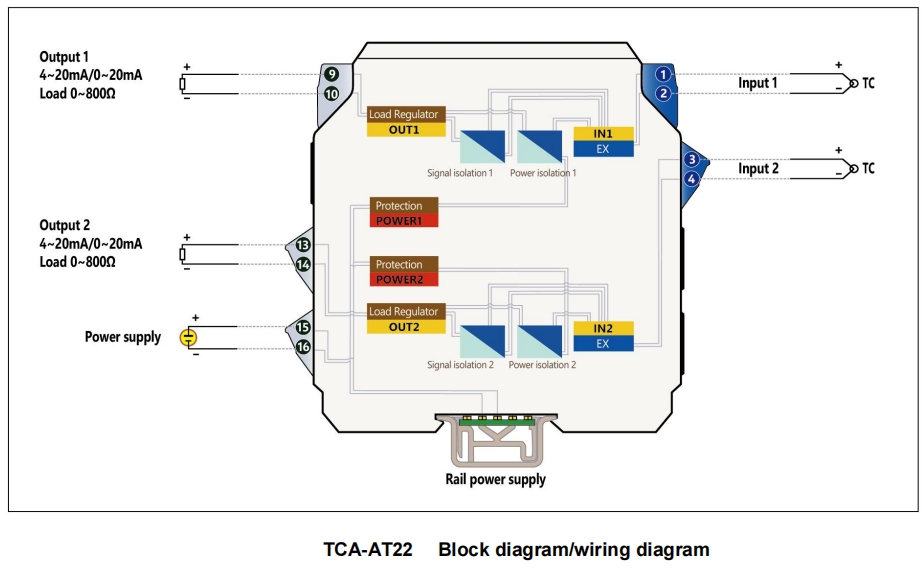

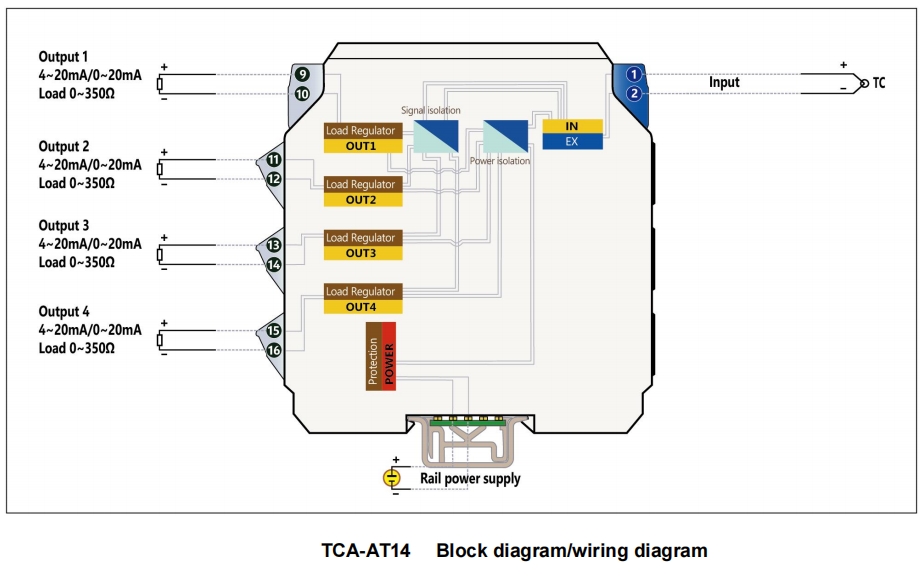

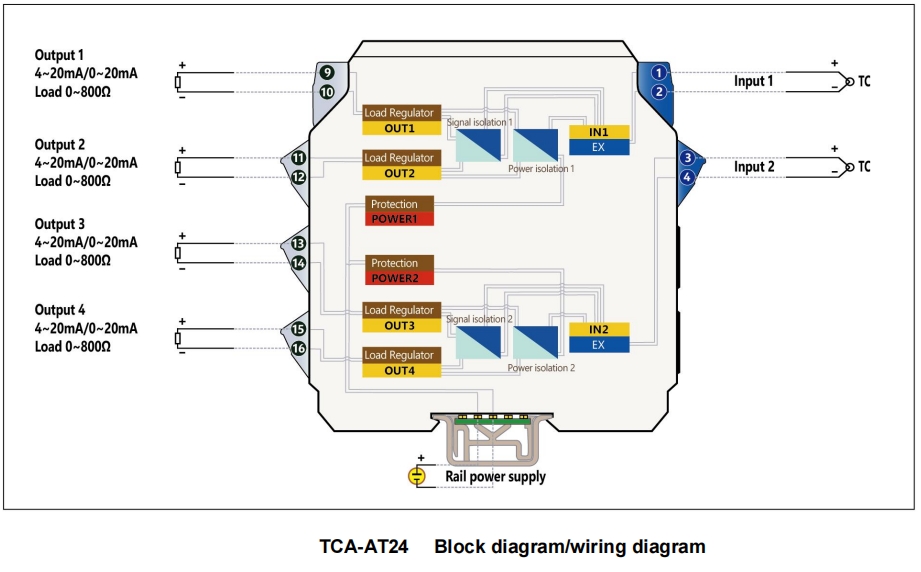

■ Блок-схема/монтажная схема
