TCA-DO Встроенный безопасный соленоидный привод

TCA-DO используется для управления источником питания в безопасных зонах с помощью переключателя или сигнала логического уровня и привода аппаратуры, конструктивно защищённой от взрыва, установленной на опасных объектах, таких как электромагнитный клапан и сигнализация.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 TCA-DO используется для управления источником питания в безопасных зонах с помощью переключателя или логики уровневый сигнал и приводить во взрывобезопасное оборудование на объекте в опасных зонах, таких как Электромагнитный клапан и сигнализация.

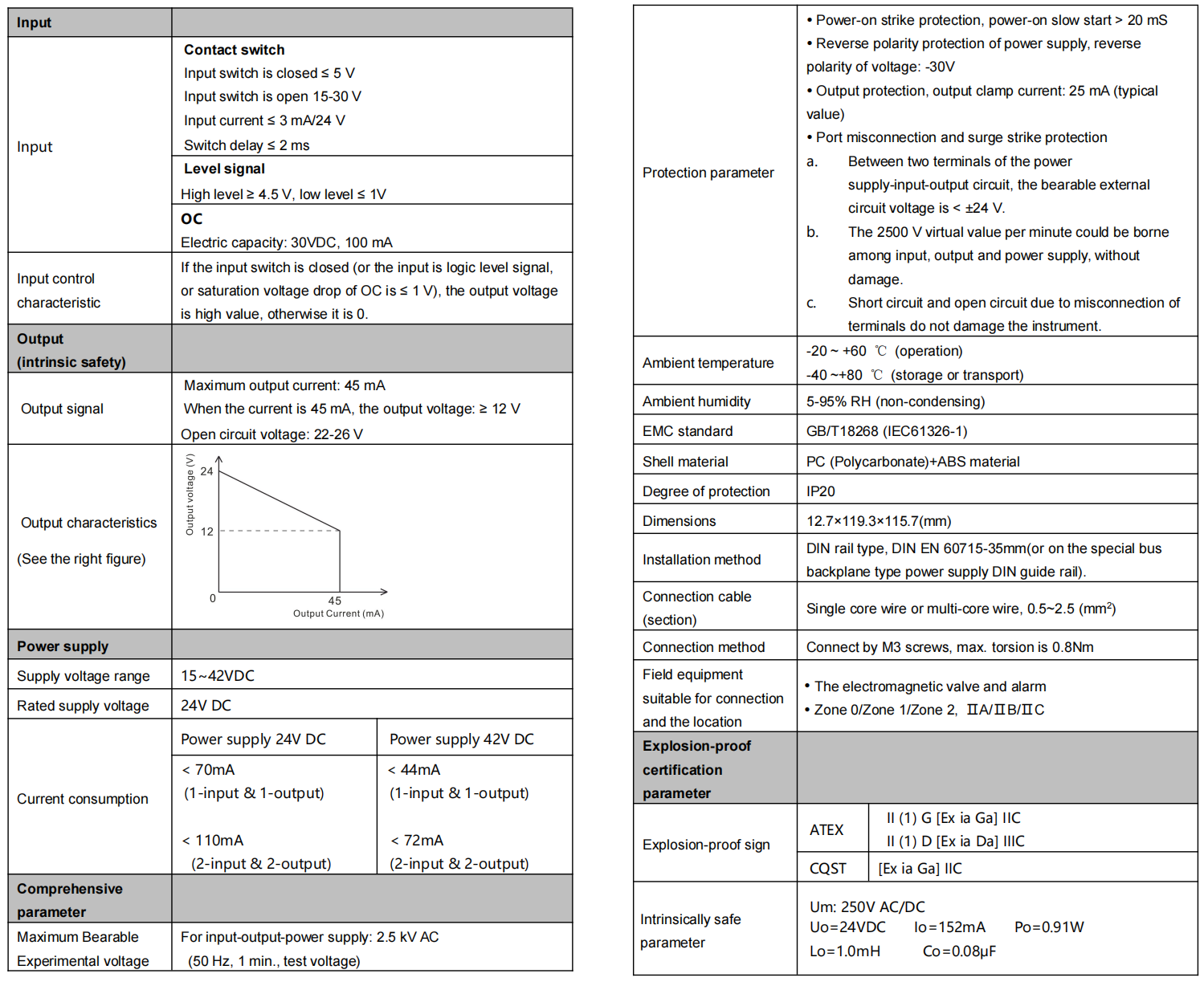

Характеристики входа:

Входной сигнал состоит из трёх типов, а именно: контактного, уровневого и OC, из которых высокий уровень Если уровень входного сигнала > 5 В, а низкий уровень — < 1 В. Напряжение падения насыщения OC составляет < 1 В. и ток отсечки составляет < 100 мкА. Когда входной контакт замкнут, на входе низкий уровень. или входной OC насыщен, выходное напряжение имеет высокое значение. В противном случае оно равно 0.

Выходные характеристики:

Значение выходного сопротивления составляет около 267 Ом. Максимальное выходное напряжение — 24 ± 0,7 В; Чем больше ток нагрузки на выходе, тем ниже выходное напряжение. Когда ток нагрузки составляет 45 мА, выходное напряжение составляет 12±0,7 В. Когда сопротивление нагрузки непрерывно уменьшается или уменьшается до нуля (короткое замыкание), максимальное значение предельного тока составляет 45+2 мА.

 Изолированность между входом, выходом и источником питания, виртуальное значение 2500 В в минуту.

 Диапазон источника питания может быть выбран в пределах 20–42 В пост. тока или 15–42 В пост. тока.

 Светодиодные индикаторы: зелёный — индикация питания, жёлтый — состояние выхода, включается, когда цепь вывода active.

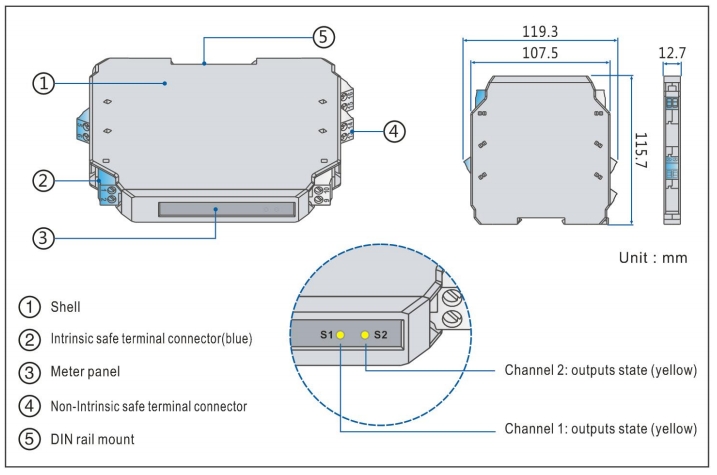

 Конструкция зажимного типа, установка с зажимным типом направляющей DIN-стандарта 35 мм Используется. Винтовой клеммник, провод подключается и фиксируется с помощью винтов M3.

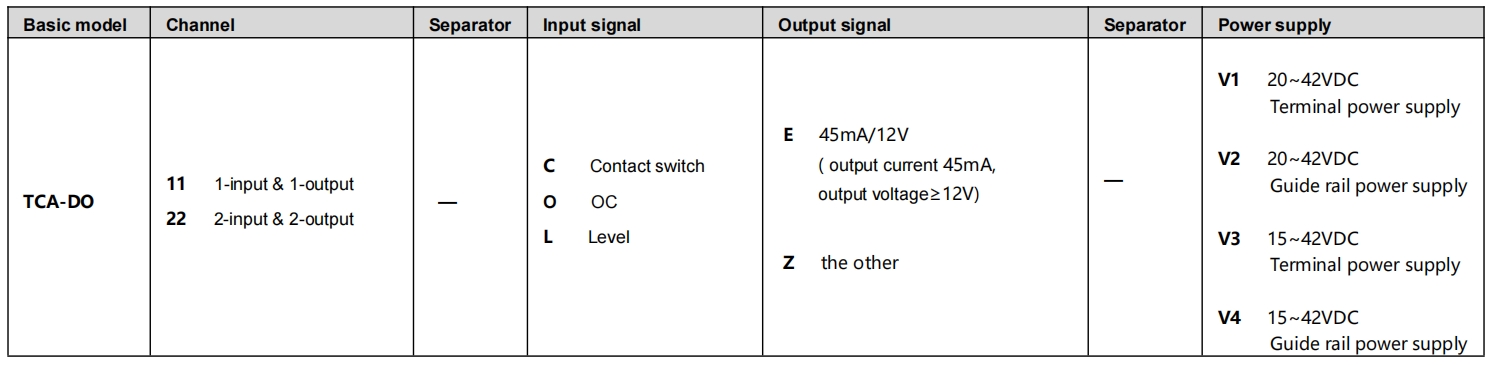

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-DO11-CE –V1…… 1 вход & 1 выход , Искробезопасный соленоидный привод (вход контактного выключателя, выход 45 мА / 12 В; Терминальный блок питания 20–42 В пост. тока)

Пример 2. TCA- DO11-OE-V1 …… 2 входа и 2 выхода , Искробезопасный соленоидный привод (Входной сигнал OC, выход 45 мА / 12 В; Источник питания направляющей полосы 20–42 В пост. тока)

Примечание: Если вы выбираете продукцию с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

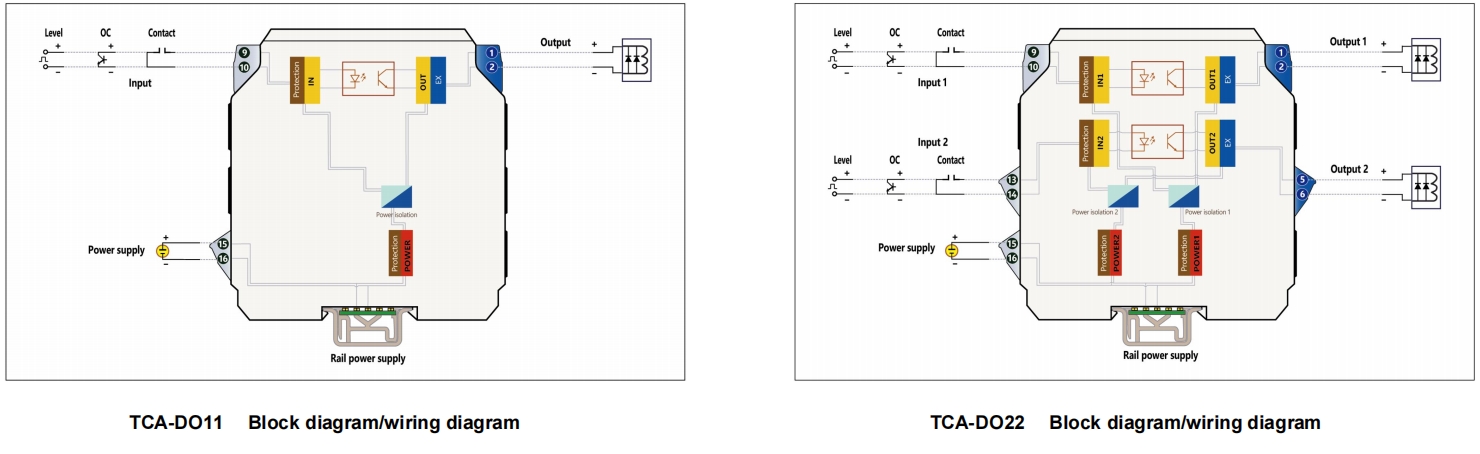

■ Блок-схема/монтажная схема
