TCA-DI Изолятор для выключателя или бесконтактного выключателя с взрывобезопасным исполнением

TCA-DI применяется к входу OC, уровня, контактного переключателя или бесконтактного выключателя NAMUR.

Категория:

Защитный барьер

Ключевые слова:

Запрос

Детали продукта

■ Обзор

 ТКА-ДИ применяется к входу OC, уровня, контактного переключателя или бесконтактного датчика NAMUR. После того как Изолированный, вывод в виде релейных контактов (или OC-выход и уровневый выход).

 Базовые каналы ввода и вывода включают 1 вход и 1 выход, 1 вход и 2-выход, 2-вход и 2-выход, 3-вход и 3-выход и 4-вход и 4-выход.

 Изолированность между входом, выходом и источником питания, виртуальное значение 2500 В в минуту.

 Тип входа: ОС, уровень, детектор контакта и приближения (Примечание: пользователь должен указать тип вывода при заказе.)

 Пороговое значение переключения: 1,5 ± 0,2 мА. Ток короткого замыкания на входе: < 5 ± 1 мА. Разомкнутая цепь Напряжение на входном терминале: 8 В ± 0,5 В.

 Тип выхода: контакт, уровень, OC-выход, токовые сигналы и контактный сигнальный выход. (Примечание: Пользователь должен указать тип вывода при заказе.)

 Разница при обратном возврате: ≤ ±0,1 мА.

 Диапазон источника питания может быть выбран в пределах 20–42 В пост. тока или 15–42 В пост. тока.

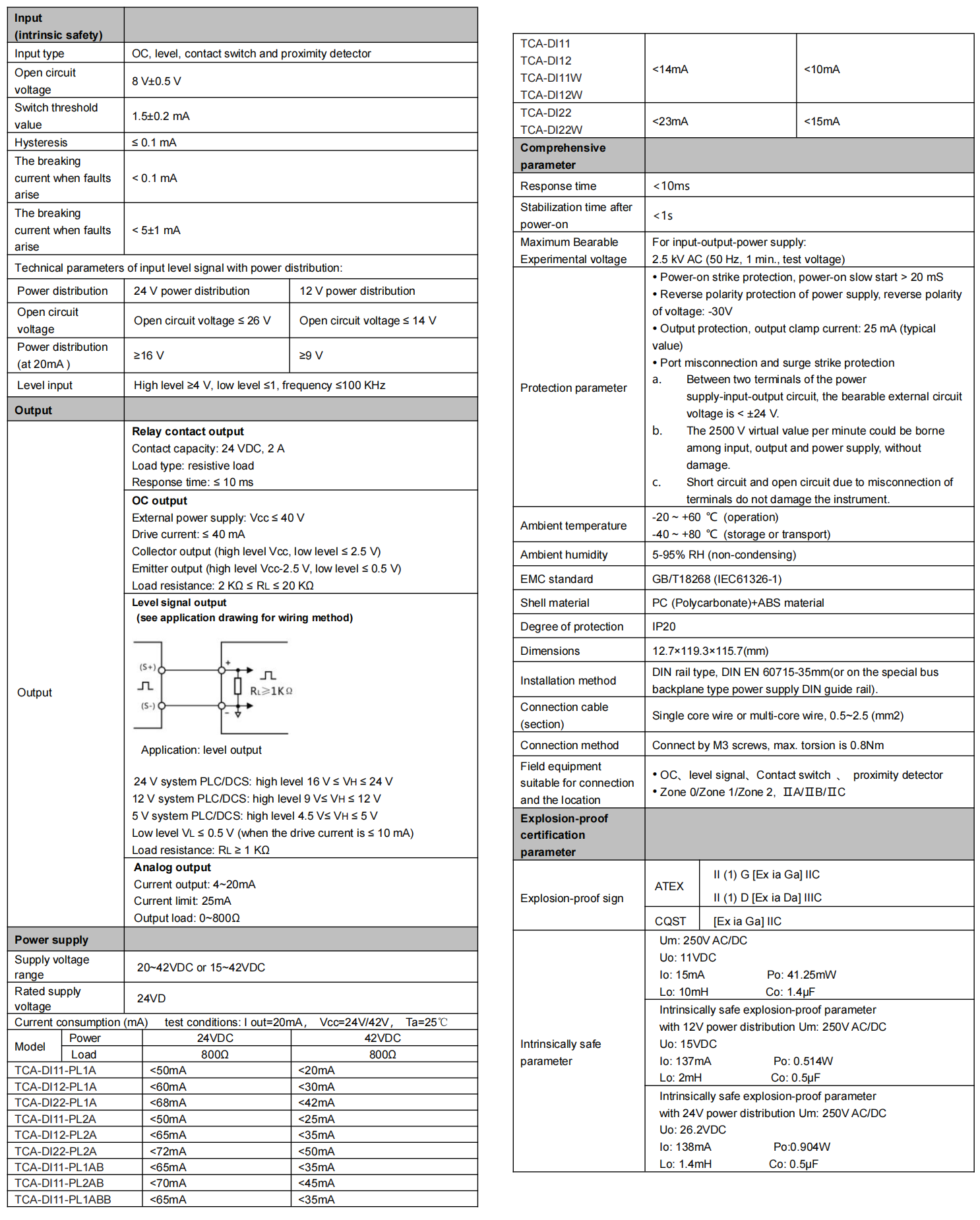

 Смотрите «Технический лист данных» в спецификациях для текущего потребления или других параметров Функциональные индексы.

 Дизайн светодиодной подсветки используется для панели изоляционной решётки с защитой от включения-выключения входа. Модель панель подсвечивается с помощью светодиодной подсветки. Кроме того, есть светодиод Сигнальная лампа на панели. Есть индикатор состояния выходного сигнала (жёлтый) и провод Световой индикатор тревоги по неисправности (красный). Если нет необходимости в сигнализации о проводной неисправности, изделия во всех Следует использовать модели с суффиксом «W» (см. лист выбора и заказа моделей).

Настройка состояния неисправности / Настройка рабочего состояния / Описание датчика неисправности

Неисправность:

 Неисправности относятся конкретно к особым ситуациям, при которых детектор близости выходит из строя, встречаются разомкнутые или короткие замыкания, либо соединительный провод между входным сигналом и Искробезопасный изолятор с входом «вкл-выкл» находится в разомкнутой или короткозамкнутой цепи.

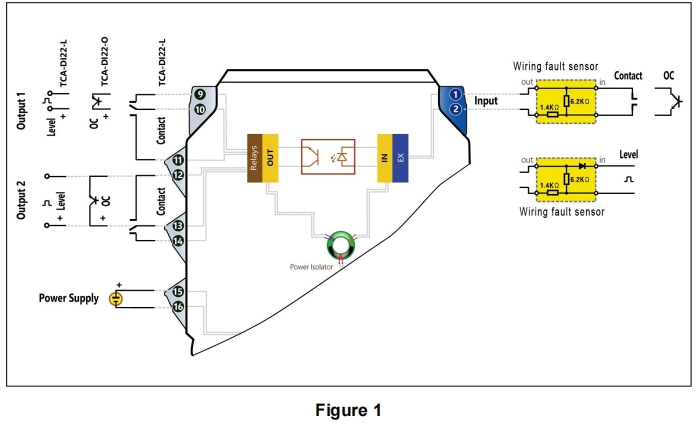

 Когда требуется сигнал тревоги о неисправности провода, датчик сигнала неисправности должен быть установлен между сигналы OC, уровня и контакта, а также входной терминал TCA-DI. Кроме того, это должно быть установлен на переднем конце удалённого провода для эффективной проверки, является ли этот соединительный провод вышел из строя (см. Рисунок 1).

 При возникновении неисправностей загорится красный световой сигнал тревоги. Значение на выходе будет обязательно устанавливается как конкретное заданное значение, соответствующее безопасности системы. Заданное значение — определяется положениями K4, K5 и K6 переключателя-диска.

 В нормальном рабочем состоянии, совпадают ли выходное и входное значения по фазе или Антифаз определяется положениями K1, K2 и K3 переключателя на циферблате. Как только возникает неисправность происходит, значения набора K1, K2 и K3 будут неэффективными до устранения неполадок.

Определён пороговое значение неисправности входного датчика или входного соединительного провода:

 Разомкнутый контур входного датчика или входного соединительного провода; < 1,1 ± 0,1 мА

 Короткое замыкание входного датчика или входного соединительного провода; > 2,2 ± 0,1 мА (Примечание: переключатель на циферблате установлен на печатной плате внутри прибора.)

Настройка состояния неисправности:

Когда входной сигнал составляет 2,2 ± 0,1 мА < 1,1 ± 0,1 мА, индикатор неисправности (красный) будет гореть.

 Если контрольная лампа неисправности горит, а желтая лампа горит одновременно, это указывает на то, что Контакт закрыт (установленное значение по умолчанию) в неисправном состоянии. Если индикатор неисправности горит, а желтый Свет выключен, это указывает на то, что контакт не замкнулся из-за неисправного состояния.

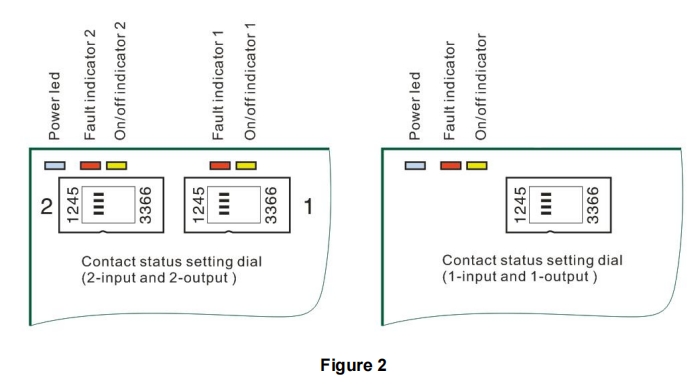

 Указывается, замыкается ли выходной контакт или нет в неисправном состоянии, в заказе-контракте. или установлено K4, K5 и K6 переключателя на циферблате (см. Рисунок 2):

Когда K4 и K6 включены, выходное реле замкнётся в неисправном состоянии (это жёлтый свет будет гореть);

Когда K5 и K6 включены, выходное реле находится в неисправном состоянии (жёлтый свет будет выключен).

Настройка рабочего состояния:

Когда 2,2 ± 0,1 мА > входной сигнал > 1,1 ± 0,1 мА и неисправность (красный) отключена, он находится в Рабочее состояние:

 Если контрольная лампа неисправности (красная) выключена, а желтая лампа горит, это указывает на то, что работа ведется в Состояние без ошибок и контакт замкнут;

 Если контрольная лампа неисправности (красная) выключена, а желтая лампа выключена, это указывает на то, что работа ведется в режиме Состояние без ошибок, и контакт не замкнут;

 Указывается, замыкается ли выходной контакт или нет в неисправном состоянии, в заказе-контракте. или установлено K1, K2 и K3 переключателя выбора (см. Рисунок 2):

 Когда K1 и K3 включены, а вход закрыт, выходное реле будет замкнуто. Закрыто (в фазе), красный свет будет выключен, а жёлтый — включён.

 Когда K2 и K3 включены, а вход закрыт, выходное реле не сработает. Контакт замкнут (антифаза), красный свет будет выключен, а жёлтый — также выключен.

(Примечание: когда контакт замкнут, соответствующий уровень входа и выхода равен 0, C и Электрод соответствующего ОК находится в насыщенном состоянии, все они находятся в текущем состоянии Тонущее государство.)

Датчик неисправности:

Датчик неисправности не связан с детектором приближения. Состояния неисправности и нормального режима могут быть отличительно правильно без датчика неисправности.

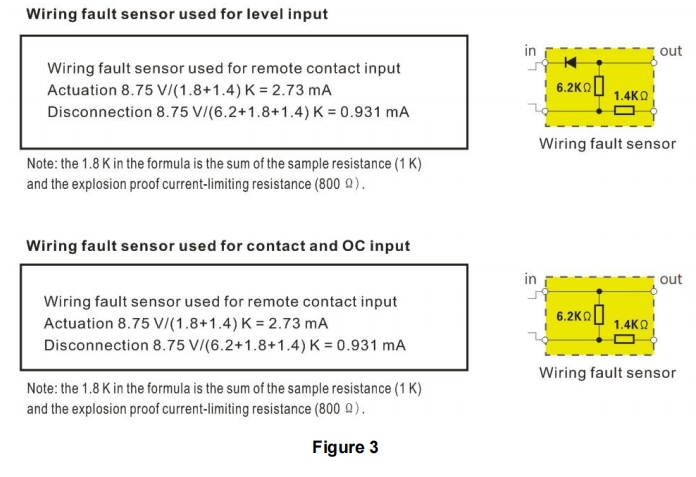

Датчики неисправностей для входных сигналов OC, контакта и уровня используются для различения между Коммутационные действия, вызванные обрывом или коротким замыканием соединительного провода, и вывод в Нормальное рабочее состояние. Включённое-выключённое состояние трёх входных сигналов во время нормальной работы — это такой же, как при разомкнутой или короткозамкнутой цепи при неисправности соединительного провода. Если соответствующие датчики неисправностей (см. Рисунок 3) не установлены, выход будет поддерживаться на уровне те же значения состояния неисправности, установленные K4, K5 и K6, которые не могут работать должным образом. Таким образом, когда Выбирая и используя различные модели с сигнализацией о проводных неисправностях, соответствующие проводные неисправности Датчики должны использоваться одновременно.

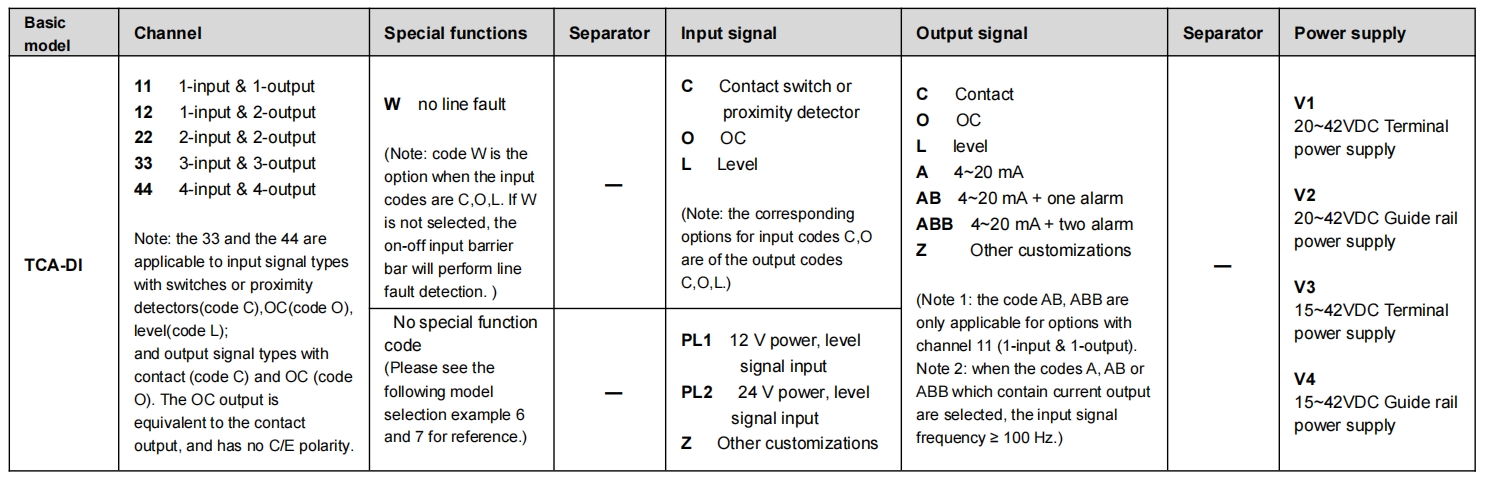

■ Модель, выбор модели и заказ

Пример выбора модели

Пример 1. TCA-DI11W-CC-V1……1 вход и 1 выход ， сигнал о неисправности линии ( вход контактного или бесконтактного детектора, а также выходной контакт, терминальное питание 20–42 В пост. тока)

Пример 2. TCA-DI22-CC-V2……2 входа и 2 выхода ， с сигналом о неисправности линии ( вход контактного или бесконтактного детектора, а также выходной контакт, питание от направляющей шины 20–42 В пост. тока)

Пример 3. TCA-DI44-CC-V1……4 входа и 4 выхода ， с сигналом о неисправности линии ( вход контактного или бесконтактного детектора, а также выходной контакт, терминальное питание 20–42 В пост. тока)

Пример 4. TCA-DI44W-CC-V2……4 входа и 4 выхода ， сигнал о неисправности линии ( вход контактного или бесконтактного детектора, а также выходной контакт, питание от направляющей шины 20–42 В пост. тока)

Пример 5. TCA-DI11W-LL-V2……1 вход & 1 выход ， сигнал о неисправности линии ， без сигнализации о проводной неисправности ( входной сигнал уровня и выходной сигнал уровня, питание направляющей рейки 20–42 В пост. тока)

Пример 6. TCA-DI12-PL1A-V1……1 вход и 2 выхода ， ( Распределение питания 12 В ， Уровневый входной сигнал ， и два выхода 4–20 мА, терминальный источник питания 20–42 В пост. тока)

Пример 7. TCA-DI11-PL2ABB-V1……1 вход & 1 выход ， ( Распределение питания 24 В ， Уровневый входной сигнал ，， выход 4–20 мА и два релейных контактных сигнальных выхода,

Терминальный блок питания 20–42 В пост. тока)

Примечание: Если вы выбираете продукты с шинным питанием, пожалуйста, заказывайте также специальный блок питания на DIN-рейку.

Дополнительные аксессуары: Специальный силовой блок DIN-рейка (1 м/шт.) PSDR-9000

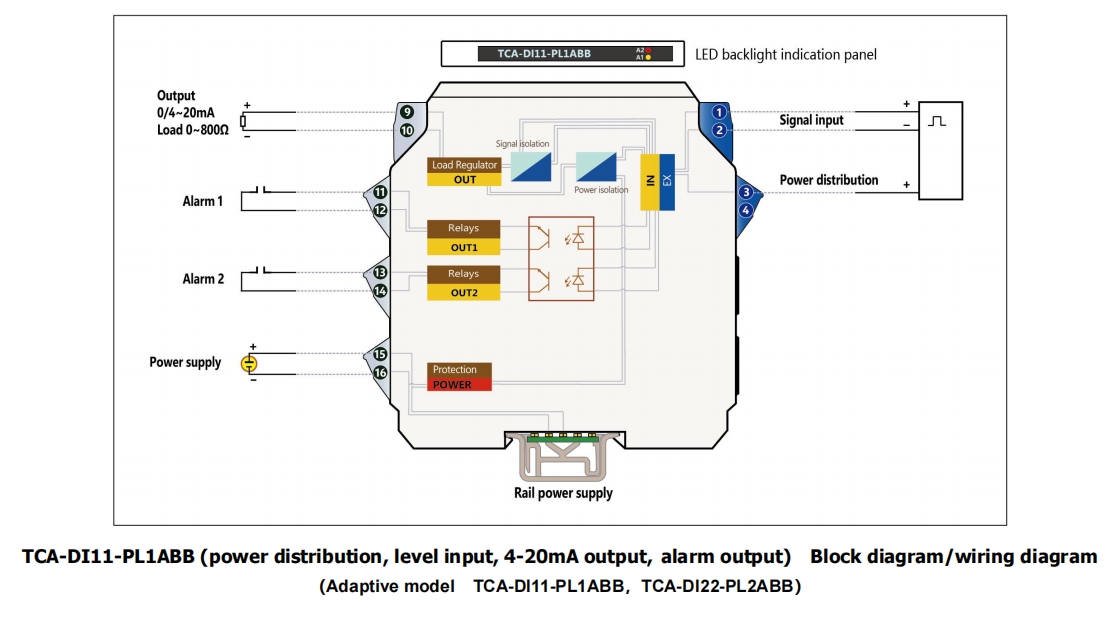

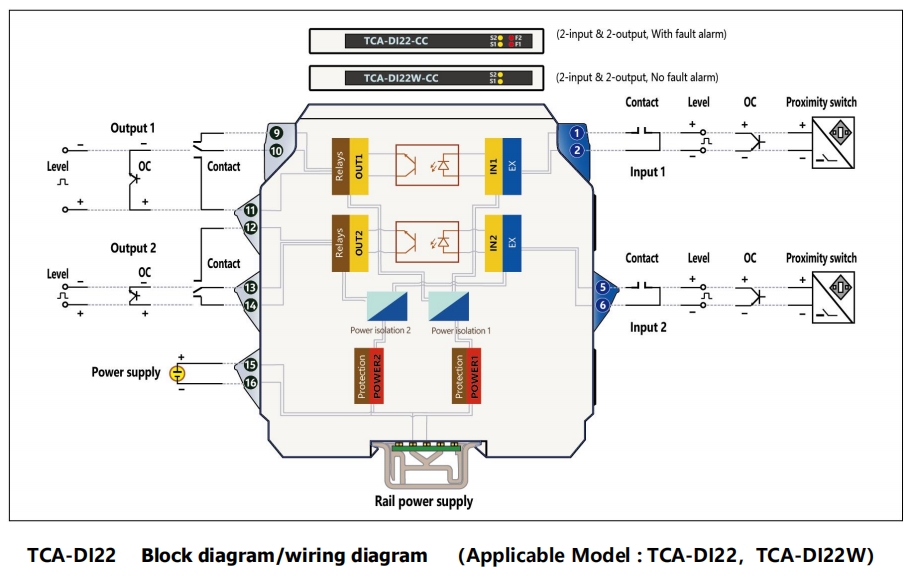

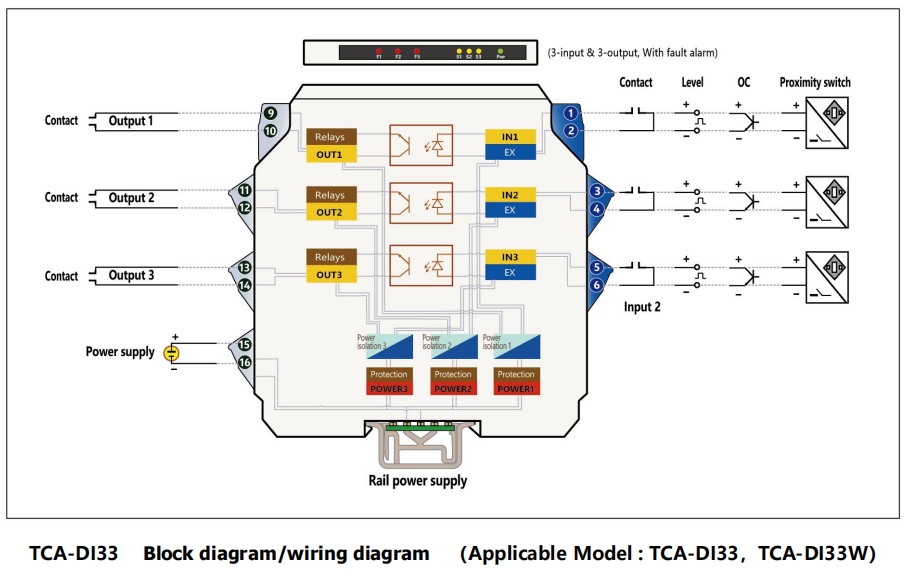

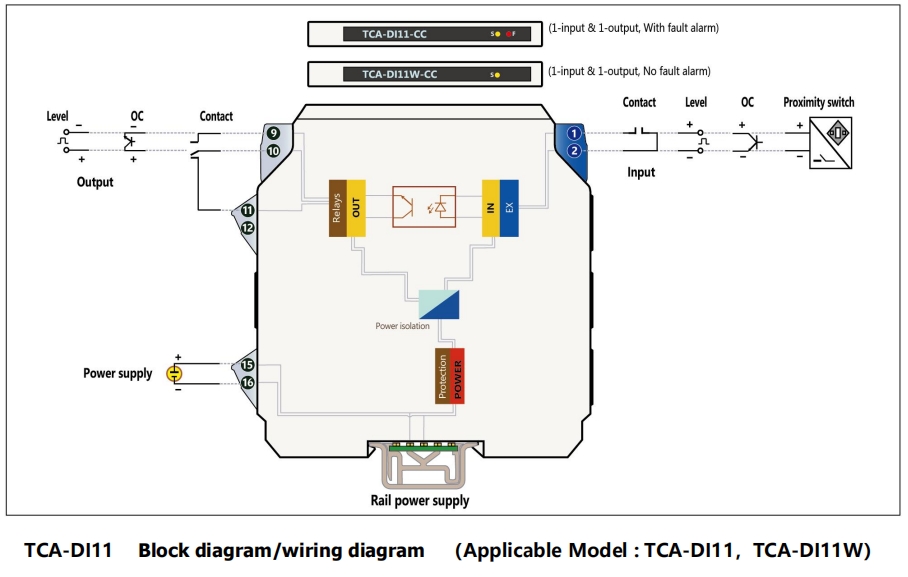

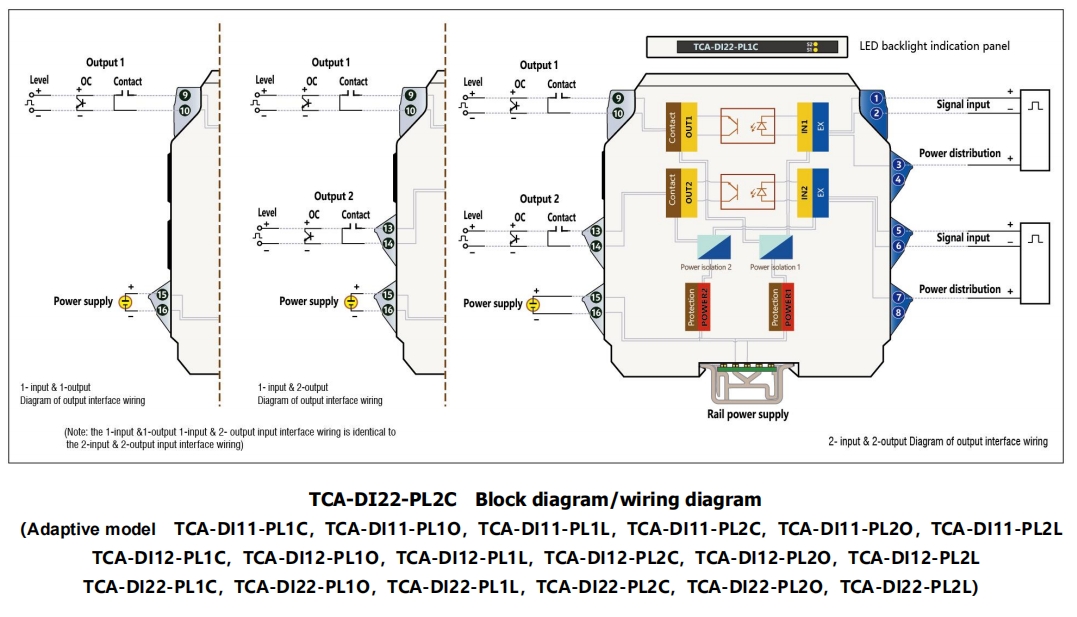

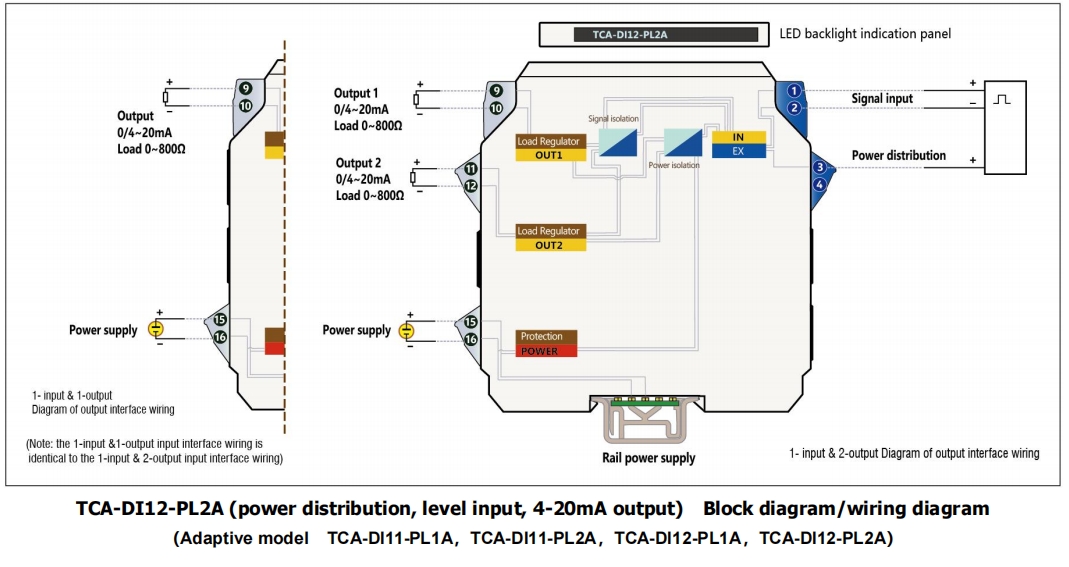

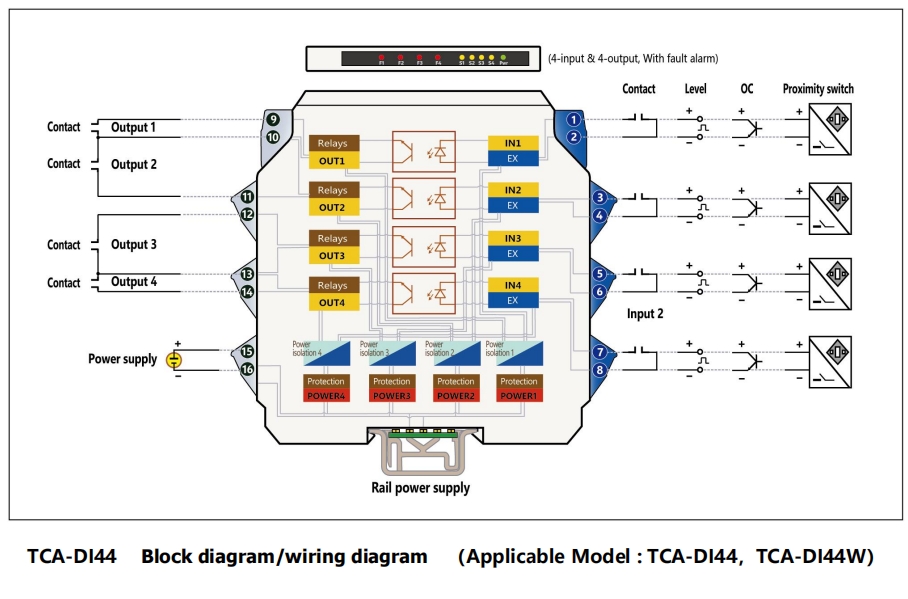

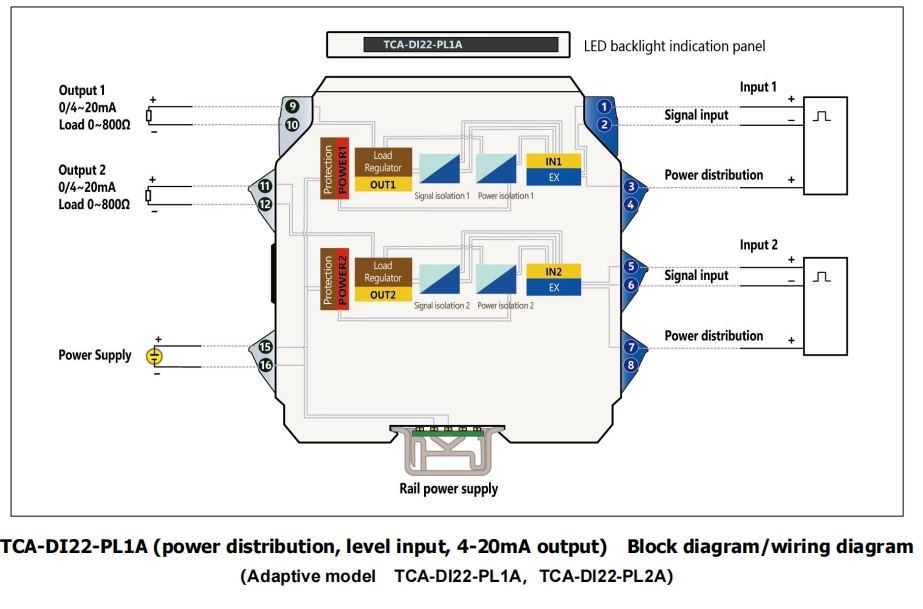

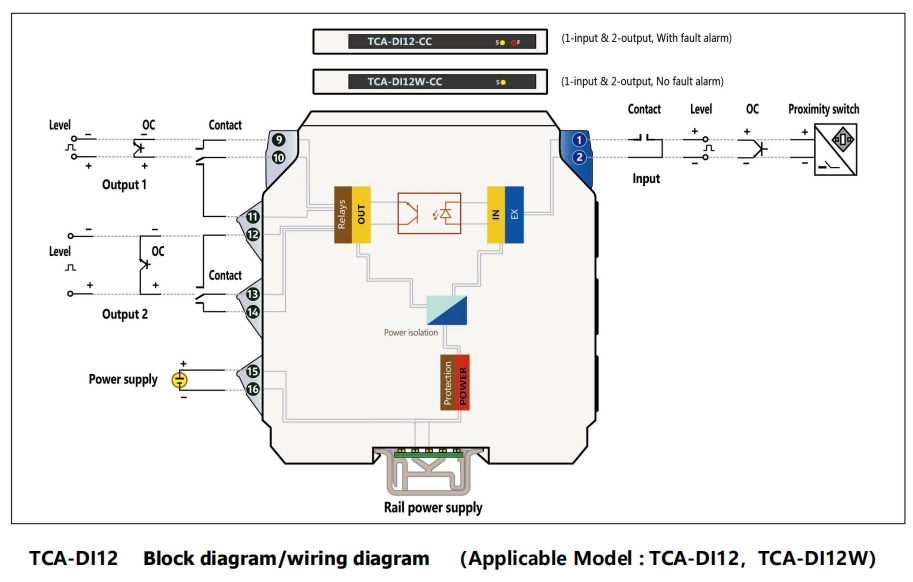

■ Блок-схема/монтажная схема
